捷邦實用新型專利：一種緊湊型熱管換熱器
本實用新型公開了一種緊湊型熱管換熱器，涉及熱管換熱器技術領域，包括熱管換熱器，所述熱管換熱器的下端固定安裝有支撐底座，所述熱管換熱器的左端固定安裝有熱管機構，所述熱管換熱器的上端固定安裝有冷管口，所述熱管換熱器的右端設置有防塵過濾網板，所述熱管換熱器的右端固定安裝有固定塊，所述固定塊的左端固定安裝有限位彈簧組件。本實用新型通過熱管換熱器、支撐底座、熱管機構、冷管口、冷管道和熱管道的設置，從而使得裝置可以進行換熱工作，另外冷管道與熱管道的交叉設置，隨之采用緊湊型的方式進行安裝，根據固定塊、限位連接桿、限位彈簧組件和固定圓盤的設置，方便對防塵過濾網板進行安裝，且便于將防塵過濾網板拆卸掉進行處理。
背景技術
[0002]換熱器是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器，換熱器在化工、石油、動力、食品及其它許多工業生產中占有重要地位，其在化工生產中換熱器可作為加熱器、冷卻器、冷凝器、蒸發器和再沸器。針對現有技術存在以下問題：
[0003]1、現有的一些緊湊型熱管換熱器在通風的過程中對于氣流中的灰塵不能夠進行處理，容易造成對內部的污染；
[0004]2、現有的一些緊湊型熱管換熱器在長時間使用的過程中不方便對防塵過濾網板進行更換，造成清洗的困難，降低裝置的工作效率。
實用新型內容
[0005]本實用新型提供一種緊湊型熱管換熱器，其中一種目的是為了解決一些緊湊型熱管換熱器在通風的過程中對于氣流中的灰塵不能夠進行處理，容易造成對內部的污染問題；其中另一種目的是為了解決一些緊湊型熱管換熱器在長時間使用的過程中不方便對防塵過濾網板進行更換，造成清洗的困難，降低裝置的工作效率問題。
[0006]為解決上述技術問題，本實用新型所采用的技術方案是：

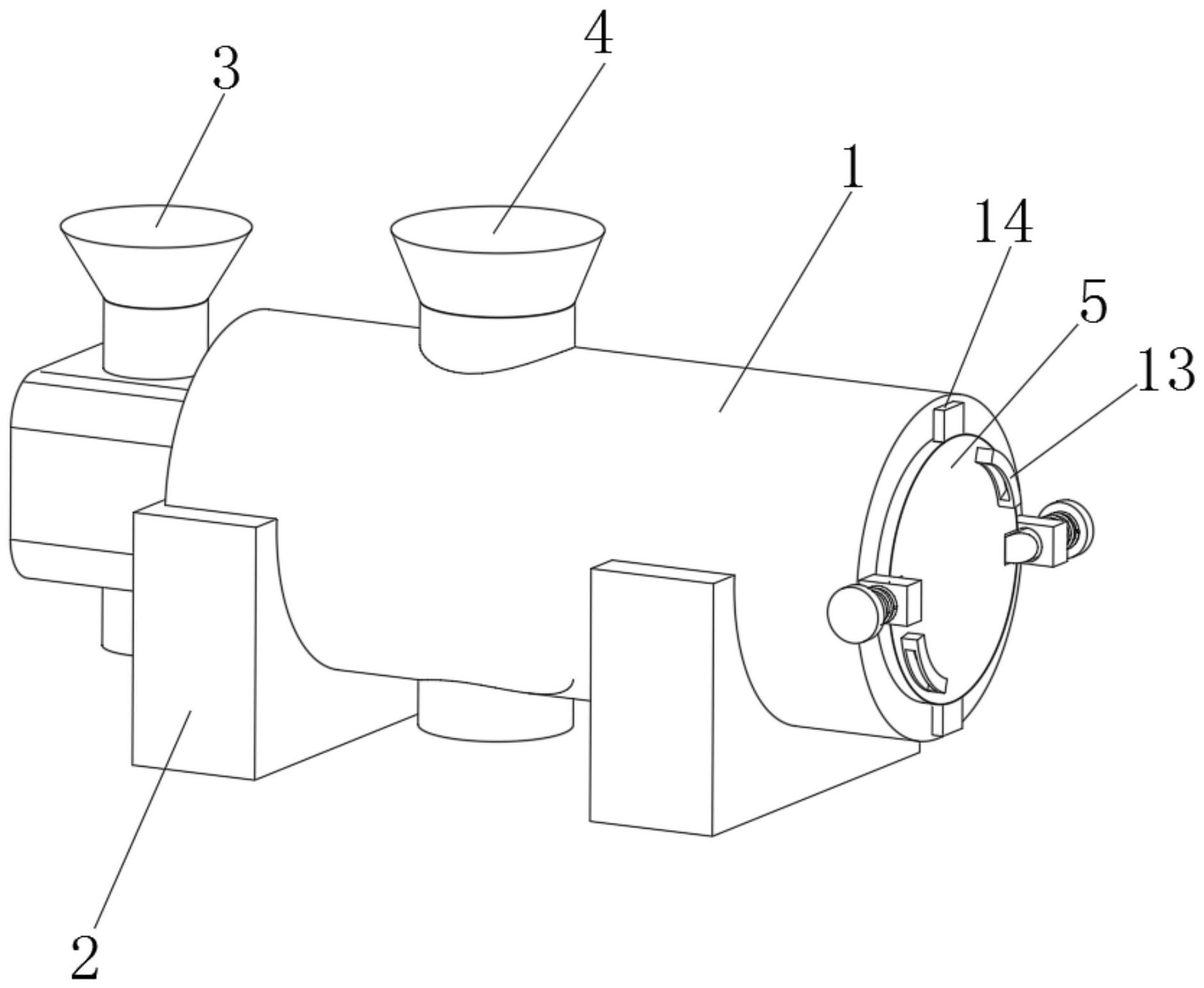

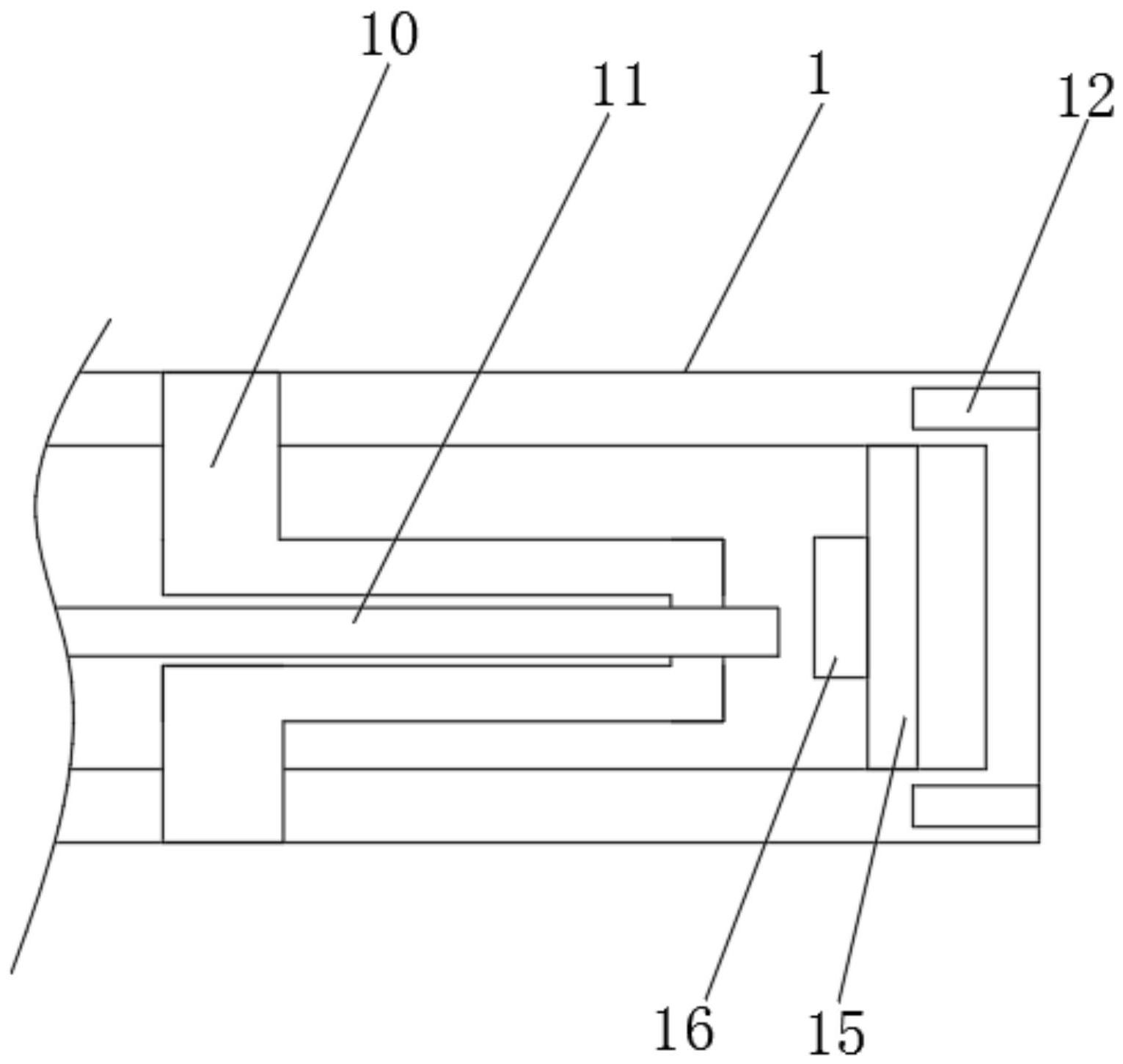

[0007]一種緊湊型熱管換熱器，包括熱管換熱器，所述熱管換熱器的下端固定安裝有支撐底座，所述熱管換熱器的左端固定安裝有熱管機構，所述熱管換熱器的上端固定安裝有冷管口，所述熱管換熱器的右端設置有防塵過濾網板，所述熱管換熱器的右端固定安裝有固定塊，所述固定塊的左端固定安裝有限位彈簧組件，所述限位彈簧組件的左端固定安裝有固定圓盤，所述固定圓盤的右端固定安裝有限位連接桿，所述固定塊的內部貫穿設置有通孔，所述限位連接桿的右端貫穿所述固定塊。
[0008]本實用新型技術方案的進一步改進在于：所述防塵過濾網板的外部固定安裝有插接組件，所述防塵過濾網板的外部固定安裝有把手。
[0009]本實用新型技術方案的進一步改進在于：所述冷管口下端固定安裝有冷管道，且冷管道的下端貫穿熱管換熱器的下端。
[0010]本實用新型技術方案的進一步改進在于：所述熱管換熱器的內部固定安裝有固定板，所述固定板的左端固定安裝有超聲波組件，所述超聲波組件設置在冷管道的右端。
[0011]本實用新型技術方案的進一步改進在于：所述熱管機構的右端固定安裝有熱管道，所述熱管道與設置的冷管道交叉設置。
[0012]本實用新型技術方案的進一步改進在于：所述插接組件的左端固定安裝有限位柱，所述熱管換熱器的內部開設有限位凹槽，所述限位凹槽的內部與所述限位柱的外部相適配。
[0013]由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：
[0014]1、本實用新型提供一種緊湊型熱管換熱器，根據熱管換熱器、支撐底座、熱管機構、冷管口、冷管道和熱管道的設置，從而使得裝置可以進行換熱工作，另外冷管道與熱管道的交叉設置，隨之采用緊湊型的方式進行安裝，根據固定塊、限位連接桿、限位彈簧組件和固定圓盤的設置，方便對防塵過濾網板進行安裝，且便于將防塵過濾網板拆卸掉進行處理。
[0015]2、本實用新型提供一種緊湊型熱管換熱器，根據固定板和超聲波組件的設置，可以在工作的過程中對內部的水垢進行處理，避免粘附在裝置的外部，造成對外部的損害，降低裝置的使用壽命，根據插接組件限位柱把手的設置，方便對防塵過濾網板進行安裝，使用較為方便。
