捷邦實用新型專利：一種尾氣節能換熱器
[0001]本實用新型涉及換熱器技術領域，具體涉及一種尾氣節能換熱器。
[0002]翅片式換熱器是氣體與液體熱交換器中使用最為廣泛的一種換熱設備，它通過在普通的基管上加裝翅片來達到強化傳熱的目的，翅片式換熱器是氣體與液體熱交換器中使用最為廣泛的一種換熱設備，它通過在普通的基管上加裝翅片來達到強化傳熱的目的，基管可以用鋼管、不銹鋼管、銅管等，翅片也可以用鋼帶、不銹鋼帶、銅帶、鋁帶等，一般是將尾氣排放管道與換熱器本體的進氣管道連通，然后將尾氣輸送至換熱器內部進行換熱過程。
[0003]現有的換熱器一般是安裝在箱體，而箱體與箱蓋之間通過多個螺栓進行連接固定的，當需要拆卸箱蓋對箱體內的進行檢修維護時，還需要利用工具對多個螺栓進行拆除，操作較為不便，大大降低了工作人員的工作效率，不便于人們的使用。
實用新型內容
[0004]本實用新型的目的在于：為解決上述背景技術中提出的問題，本實用新型提供了一種尾氣節能換熱器。
[0005]本實用新型為了實現上述目的具體采用以下技術方案：一種尾氣節能換熱器，包括：底座；箱體，所述箱體固定安裝于所述底座的頂部，所述箱體內壁的頂部和底部均滑動安裝有安裝板，兩個所述安裝板之間固定安裝有換熱器本體；進氣管道，所述進氣管道貫穿固定于所述箱體的一側，其一端與所述換熱器本體的進氣口貼合連通，所述箱體的另一側貫穿固定安裝有出氣管道；定位組件，所述定位組件安裝于兩個所述安裝板之間，其用于將所述安裝板定位固定在所述箱體內；箱門，所述箱門安裝于所述箱體的一側，所述箱門的頂部和底部均固定安裝有兩個強力磁鐵板，所述箱體的頂部和底部均固定安裝有兩個鐵塊，所述強力磁鐵板與所述鐵塊磁性連接，所述箱門的一側固定安裝有把手。

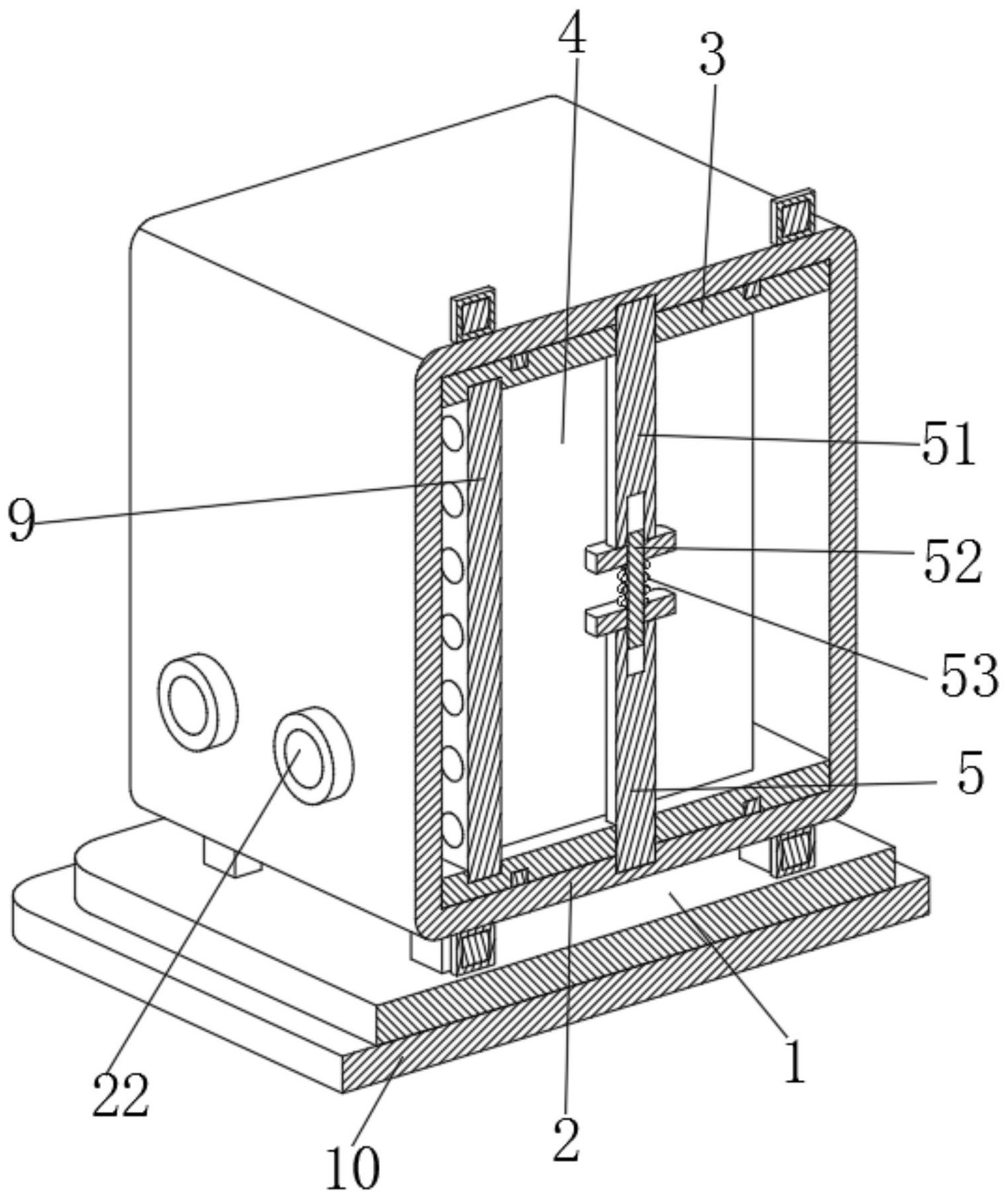

[0006]進一步地，所述定位組件包括兩個插板、導向桿以及復位彈簧，所述兩個插板呈對稱分布分別滑動插設于兩個所述安裝板，所述箱體內壁的頂部和底部均固定安裝有插口，兩個所述插板相對的一端分別插設在兩個插口內，兩個所述插板相鄰的一端之間插設有導向桿，所述復位彈簧套設于所述導向桿的外表面。
[0007]進一步地，所述鐵塊上口有凹槽，所述強力磁鐵板包括固定部和磁鐵部，所述固定部固定安裝于所述箱門上，所述磁鐵部固定安裝于所述固定部的一側，所述磁鐵部插設于凹槽內，且與所述鐵塊磁性連接。
[0008]進一步地，所述進氣管道所述換熱器本體的進氣口貼合處設置有密封圈。
[0009]進一步地，兩個所述安裝板之間滑動插接有過濾板，并且所述過濾板位于所述出氣管道的一端與所述換熱器本體的出氣口之間，用于過濾尾氣中的雜質。
[0010]進一步地，所述底座的頂部固定安裝有減震墊。
[0011]本實用新型的有益效果如下：
[0012]本實用新型通過強力磁鐵板與鐵塊磁性連接，從而對箱門和箱體進行連接，當需要拆卸時直接用力拉動箱門即可，方便工作人員進行檢修，避免了使用多個螺栓安裝和拆卸的麻煩，提高了工作人員的工作效率。
