捷邦實用新型專利：一種便于安裝固定的雙管板換熱器

實用新型內容

[0005]本實用新型提供一種便于安裝固定的雙管板換熱器，其中一種目的是為了解決一些雙管板換熱器在工作的過程中，對于裝置的減震效果較差，且容易造成對裝置的損害，降低裝置的使用壽命問題；其中另一種目的是為了解決一些雙管板換熱器在搬運時需要采用大型的機械進行搬運，操作繁瑣，浪費資源，降低裝置的工作效率問題。

[0006]為解決上述技術問題，本實用新型所采用的技術方案是：

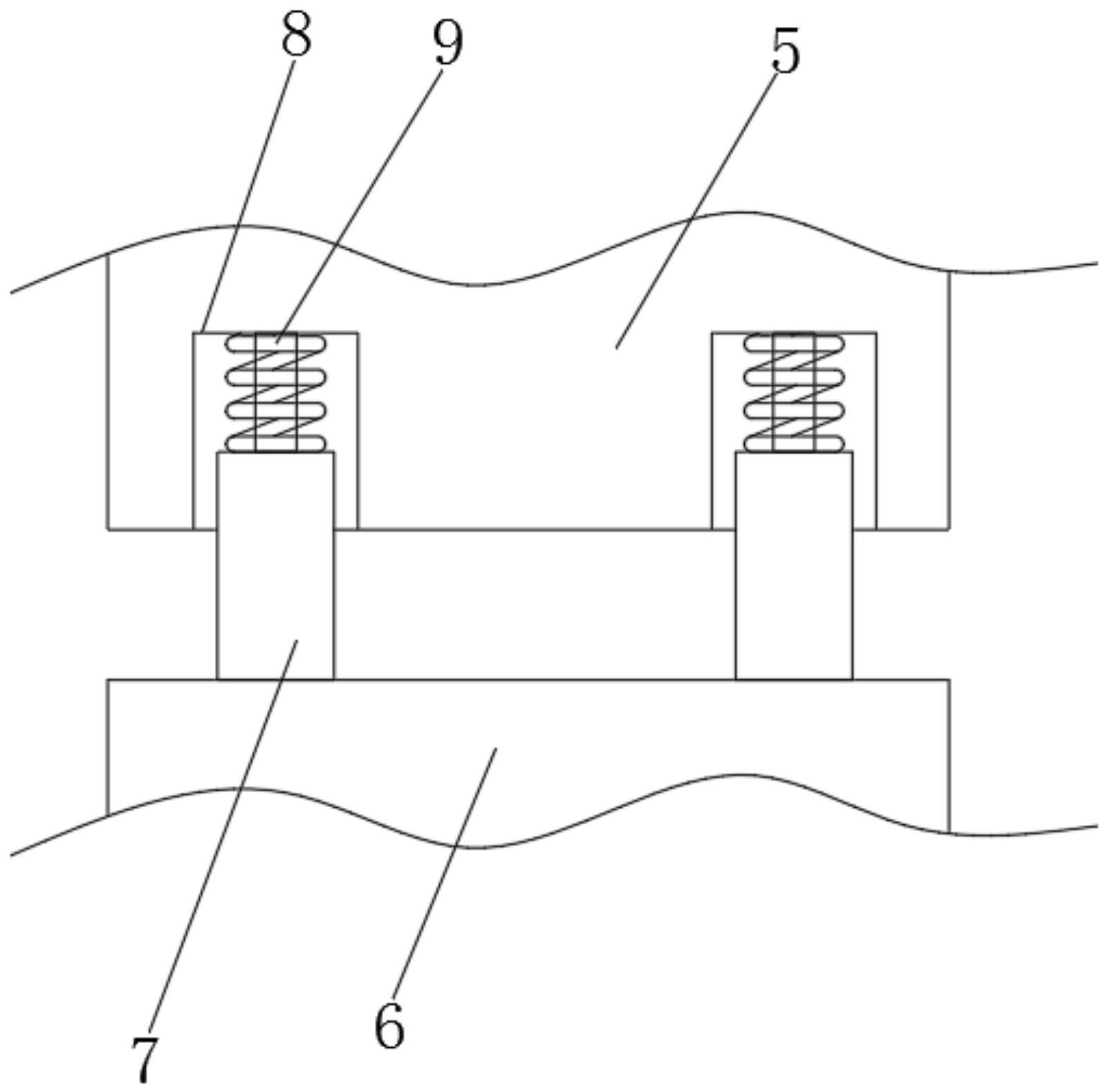

[0007]一種便于安裝固定的雙管板換熱器，包括雙管板熱換器，所述雙管板熱換器的上端固定安裝有超聲波組件，所述雙管板熱換器的上端固定安裝有熱管組件，所述超聲波組件的右端設置有冷管組件，所述雙管板熱換器的下端固定安裝有支撐塊，所述支撐塊的下端設置有連接底座，所述支撐塊的內部開設有凹槽，所述凹槽的內部頂端固定安裝有彈簧組件，所述彈簧組件的下端與支撐桿的上端固定安裝，所述支撐桿的下端與所述連接底座的上端固定安裝。

[0008]本實用新型技術方案的進一步改進在于：所述支撐塊的外部設置為U形狀，且支撐塊的外部與設置的雙管板熱換器的外部相適配。

[0009]采用上述技術方案，該方案中的支撐塊設置有兩個，且對稱設置在雙管板熱換器的下端，便于進行支撐。

[0010]本實用新型技術方案的進一步改進在于：所述連接底座的內部開設有升降槽，所述升降槽的內部頂端固定安裝有液壓缸，所述液壓缸的輸出端固定安裝有液壓伸縮組件，所述液壓伸縮組件的下端固定安裝有連接板。

[0011]本實用新型技術方案的進一步改進在于：所述連接板的下端活動安裝有滾輪，所述滾輪設置有兩個，且對稱分布在連接板的兩端。

[0012]采用上述技術方案，該方案中的滾輪設置為萬向輪，便于在使用的過程中國進行轉向推動，操作使用方便。

[0013]本實用新型技術方案的進一步改進在于：所述支撐桿的外部與設置的凹槽內部相適配，所述連接底座通過設置的支撐桿與彈簧組件固定安裝。

[0014]本實用新型技術方案的進一步改進在于：所述冷管組件的下端與雙管板熱換器的上端固定安裝，所述支撐桿設置有兩個，且設置在連接底座的上端。

[0015]由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

[0016]1、本實用新型提供一種便于安裝固定的雙管板換熱器，根據雙管板熱換器、熱管組件和冷管組件的組合設置，可以在雙管板熱換器的內部進行換熱工作，且在工作的過程中采用超聲波組件的設置，可以對內部的水垢進行處理，利用支撐塊、連接底座、凹槽、彈簧組件和支撐桿的設置，可以在工作的過程中起到減震的效果，避免造成對裝置的損害，降低裝置的使用壽命。

[0017]2、本實用新型提供一種便于安裝固定的雙管板換熱器，根據連接底座、升降槽、液壓缸、液壓伸縮組件和連接板的設置，可以對滾輪的高度進行調節，從而可以在移動與固定間進行切換，方便進行安裝固定。
