捷邦實用新型專利：一種耐腐蝕的鈦管換熱器
背景技術
[0002]換熱器是最典型的間壁式換熱器，它在工業上被廣泛應用，換熱器分布多種型號規格，管束換熱器也是其中之一，管式換熱器主要有殼體、管束、管板和封頭等部分組成。
[0003]換熱器主要的換熱工作使通過內部的管束完成流體的換熱工作，通過管束和管板等結構組裝呈管熱管幫助換熱工作進行，管束均勻分布，換熱效果好。
[0004]換熱管的材料多樣，主要為不銹鋼和碳鋼等材料，現有的大多換熱管鋼材料的耐腐蝕性不佳，不能廣泛用于不同流體，特別是包含化學氣體的流體，該流體在進行換熱時容易對換熱管造成腐蝕損傷，降低了換熱管的使用安全性和工作壽命。
實用新型內容
[0005]鑒于上述情況，本實用新型的目的在于提供一種耐腐蝕的鈦管換熱器，以解決現有大多換熱管材質耐腐蝕性差，無法廣泛用于不同流體換熱的問題。

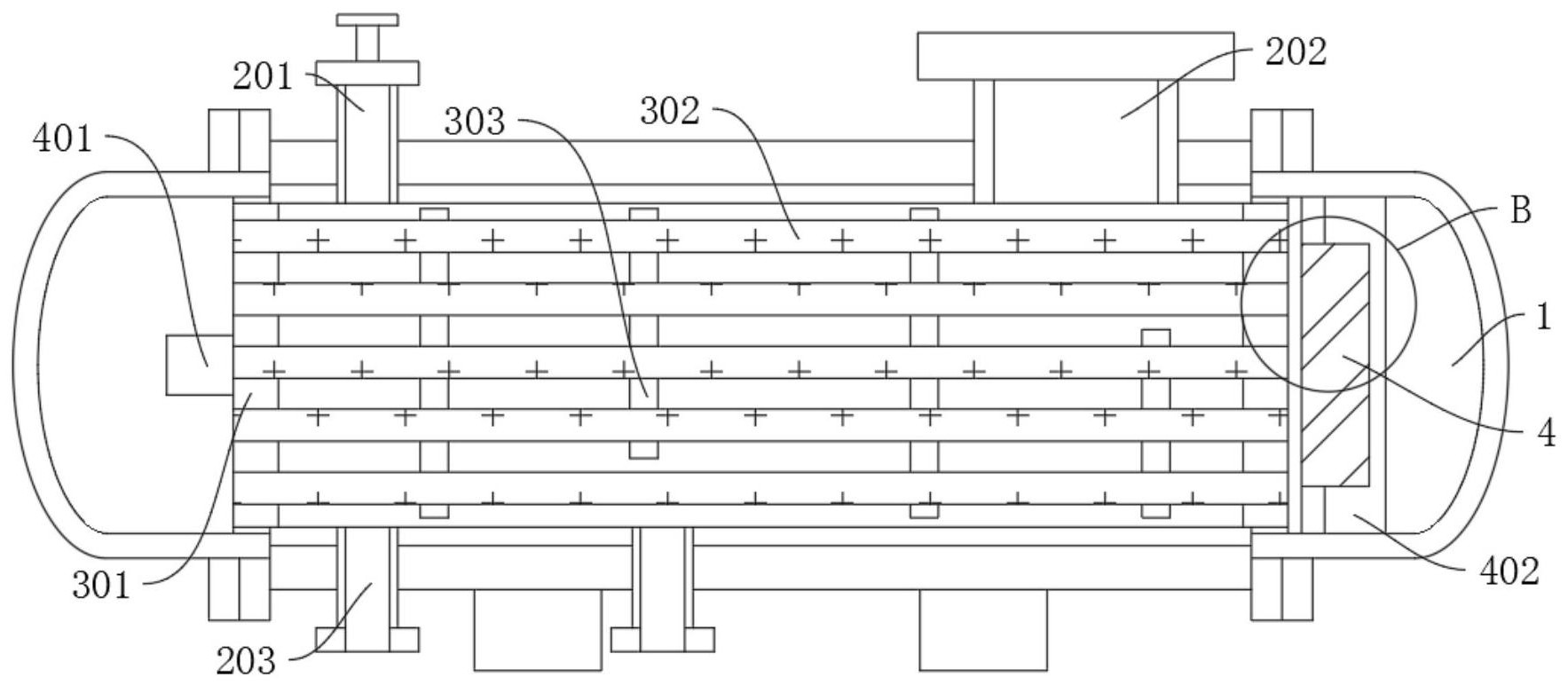

[0006]一種耐腐蝕的鈦管換熱器，其包括一主體機構、一通道機構、一換熱機構和一輔助機構，所述通道機構位于所述主體機構的外端，所述換熱機構位于所述主體機構的內端，所述輔助機構位于換熱機構的外端；其中，所述換熱機構包括一換熱管板、多根平行鈦管束和多個折流板，所述換熱管板固定安裝在所述主體機構內端的左右兩側，所述平行鈦管束固定安裝在所述換熱管板的內端，所述折流板固定安裝在所述平行鈦管束的中部。

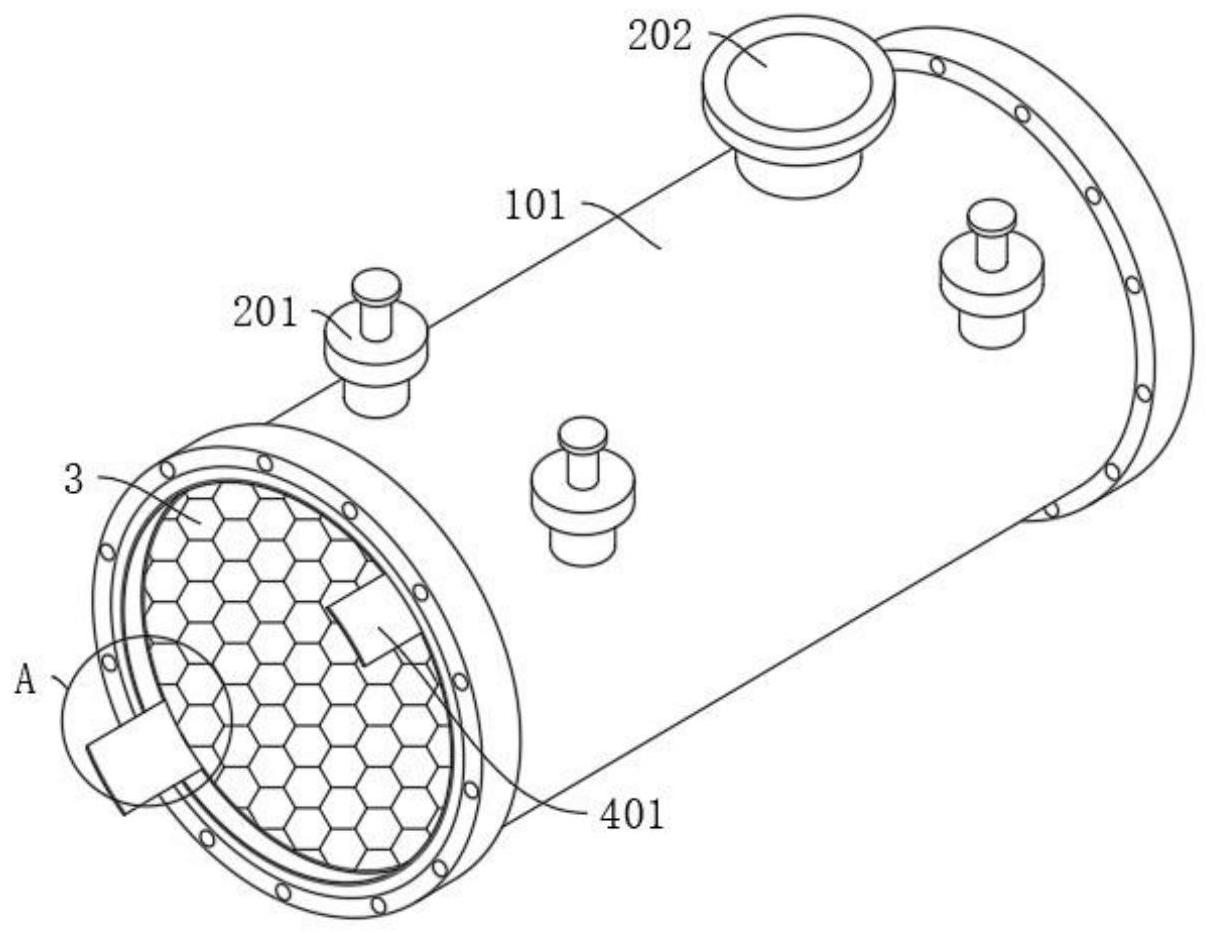

[0007]進一步的，所述主體機構包括一保護外殼、一封頭和一支撐座，所述封頭固定安裝在所述保護外殼的左右兩端，所述支撐座固定安裝在所述保護外殼的下端。具體的，保護外殼通過兩側封頭將鈦管結構封裝在內部，不易受到外部物料作用力而影響，下方通過支撐座支起，便于流體合理排出。
[0008]進一步的，所述通道機構包括一熱流體口、一冷流體口和一流體出口，所述熱流體口固定安裝在所述保護外殼上端的右側，所述冷流體口固定安裝在所述保護外殼上端的左側，所述流體出口固定安裝在所述保護外殼下端的左側。通過安裝有通道機構在結構中，用于實現冷熱氣流的進出，氣流的通行順暢合理，便于后續換熱工作進行，操作可行性好。具體的使用時，熱流體通過熱流體口進入裝置右側，冷流體通過冷流體口進入裝置左側，冷熱氣流通過換熱管結構進行換熱工作，最后冷熱流體沿下方的流體出口分別排出。

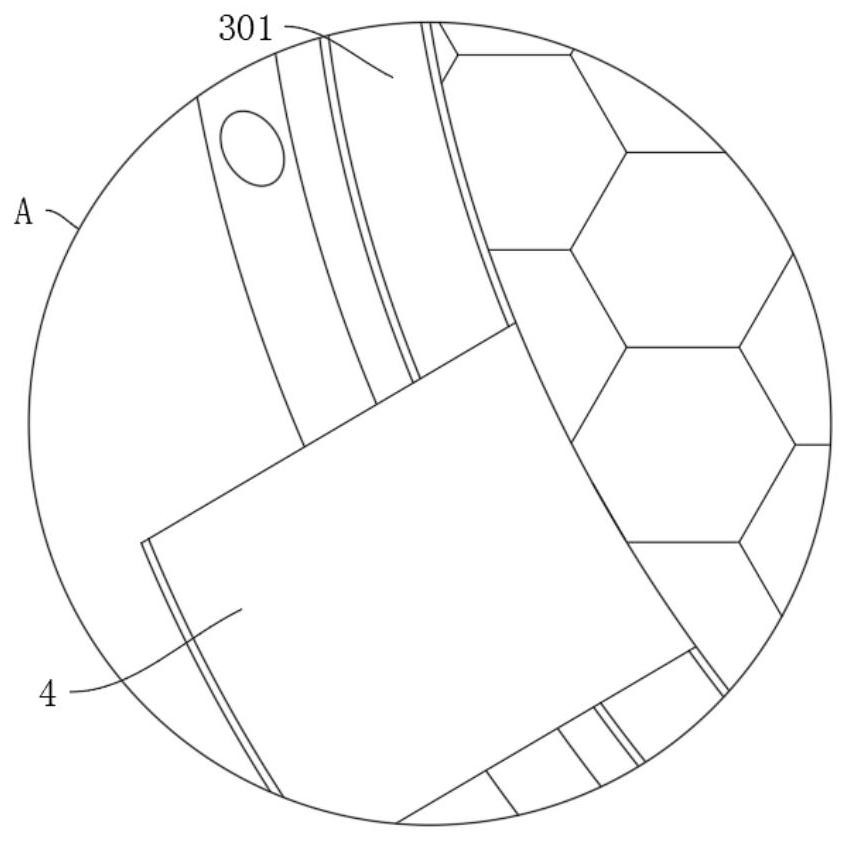

[0009]進一步的，所述輔助機構包括一抽拉板、一連接座和一連接螺筒，所述抽拉板固定安裝在所述換熱管板的左端，所述連接座固定安裝在所述封頭內端的右側，所述連接螺筒固定安裝在所述換熱管板的右端。具體的，需要更換換熱結構時，可作用力于抽拉板將換熱結構螺紋脫離殼體。

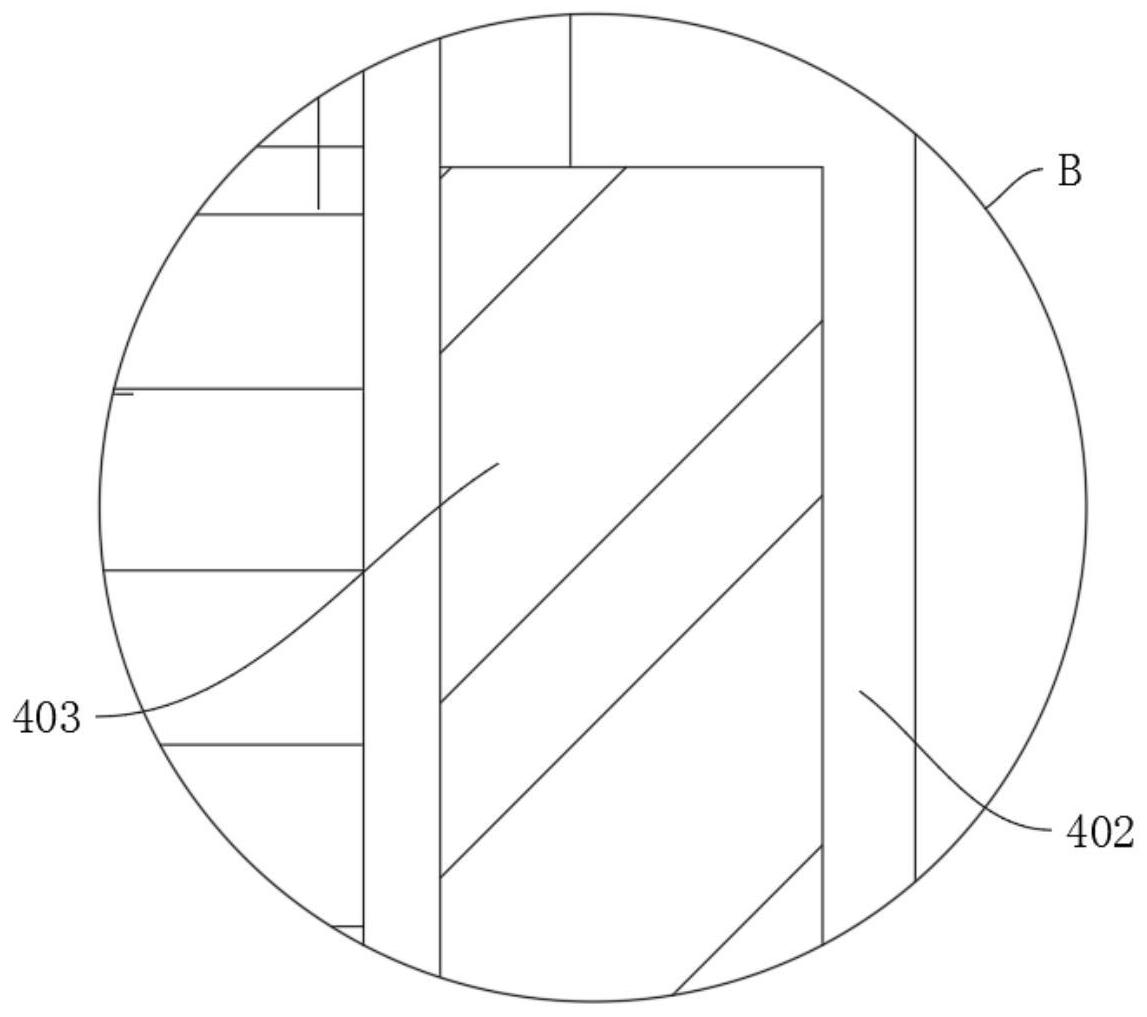

[0010]進一步的，所述連接座和所述換熱管板之間通過所述連接螺筒螺紋連接，所述平行鈦管束呈等距排布。該設置使得結構分布合理，便于換熱管結構與外部保護結構進行適配連接，便于換熱器進行穩定工作，操作穩定性好，不易發生晃動穩定；
[0011]進一步的，所述保護外殼和所述熱流體口、所述冷流體口之間固定連通，所述保護外殼和所述流體出口之間固定連通。該設置使得結構連接合理，提高了結構的流通通暢性，便于氣流進行換熱，提高了換熱器的工作效果。
[0012]與現有技術相比，本實用新型具有如下有益效果：本實用新型提供一種耐腐蝕的鈦管換熱器，包括一主體機構、一通道機構、一換熱機構和一輔助機構。其中，所述換熱機構包含多根平行鈦管束，相較于傳統不銹鋼和其他金屬管，鈦管整體的耐腐蝕性，可應用于多種不同的流體，不易受到流體內包裹的物質腐蝕，換熱管可穩定長久的使用，工作穩定壽命高，使用安全性和穩定性好，折流板的設置使得其換熱性能好；而輔助機構在換熱管結構外側，可輔助取出和安裝換熱機構，便于換熱機構與主體機構便捷穩定的連接，為人們操作提供合理的作用力點，維護更換等操作更加方便。
