捷邦實用新型專利：一種多功能清潔型蒸發器
來源：
廣東捷邦節能 日期：2019-05-12
廣東捷邦本實用新型公開了一種多功能清潔型蒸發器，包括圓筒殼，圓筒殼的兩側設有連接裝置，連接裝置中外側的固定環板與接頭殼的內側固定連接，接頭殼與圓筒殼相通，接頭殼與圓筒殼的中心軸線重合，該多功能清潔型蒸發器，結構簡單，安裝連接使用方便，便于維護清理，安裝固定牢固，給使用者的使用帶來了極大的便利，能夠通過清潔觀察裝置查看換熱管外觀情況是否臟污嚴重，判斷冷凍水水質是否需要更換，停機清洗時能更方便的清洗換熱管壁臟污，查看換熱管壁清洗的清潔情況，防雙金屬腐蝕結構能夠很好的避免雙金屬相互腐蝕情況的發生，減輕了人員的維護負擔，保證了制冷效果，延長了使用壽命，提升了蒸發器的使用效率。
技術領域
本實用新型涉及制冷設備技術領域，具體為一種多功能清潔型蒸發器。
背景技術
現有技術中：授權公布號CN 201297807 Y的專利公開了涉及一種殼管式蒸發器，包括設置在殼體上的進出水管，進出水管設置在殼體的頂部或底部，進出水管呈T形，進出水管與殼體的軸向垂直或傾斜，殼管式蒸發器為二個及以上縱向并排布置且并聯安裝時，位于二個相鄰的殼管式蒸發器中間的進出水管通過對接水管相連通，位于最外側的殼管式蒸發器的進出水管與連接管相連通，殼管式蒸發器為二個級以上橫向并排布置且并聯安裝時，每個殼管式蒸發器上的二個進出水管分別通過連接管與位于其側面的主水管相連通，蒸發器是制冷四大件中很重要的一個部件，低溫的冷凝液體通過蒸發器，與外界的空氣進行熱交換，氣化吸熱，達到制冷的效果，目前管殼式蒸發器由于經過長時間的使用后，看不到殼程內銅管外觀，無法判斷因冷凍水水質較差或者是換熱器運行時間較長結垢的嚴重性，影響換熱效果的情況，尤其是無法判斷銅管壁的結垢清洗情況，安裝固定不夠牢固，換熱管與管板接觸位置雙金屬腐蝕現象嚴重，因此能夠解決此類問題的一種多功能清潔型蒸發器的實現勢在必行。
實用新型內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種多功能清潔型蒸發器，結構簡單，安裝連接使用方便，便于維護清理，安裝固定牢固，給使用者的使用帶來了極大的便利，能夠通過清潔觀察裝置查看換熱管外觀情況是否臟污嚴重，判斷冷凍水水質是否需要更換，停機清洗時能更方便的清洗換熱管壁臟污，查看換熱管壁清洗的清潔情況，防雙金屬腐蝕結構能夠很好的避免雙金屬相互腐蝕情況的發生，減輕了人員的維護負擔，保證了制冷效果，延長了使用壽命，提升了蒸發器的使用效率，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種多功能清潔型蒸發器，包括圓筒殼，所述圓筒殼的兩側設有連接裝置，連接裝置中外側的固定環板與接頭殼的內側固定連接，接頭殼與圓筒殼相通，接頭殼與圓筒殼的中心軸線重合，圓筒殼的內壁兩側對稱設有管板，管板的表面設有均勻分布的防雙金屬腐蝕結構，防雙金屬腐蝕結構中防腐蝕套筒的管內壁與換熱管的外表面焊接，換熱管在接頭殼與圓筒殼形成的密閉腔內呈轉角正方向排列，右側的接頭殼進氣口處設有進氣管，進氣管在靠近圓筒殼中心的一端與換熱管的進氣口相連，右側的接頭殼出氣口處設有出氣管，出氣管在靠近圓筒殼中心的一端與換熱管的出氣口相連，圓筒殼的表面前側均勻分布的圓形開口處設有管口接管，管口接管的前端設有清潔觀察裝置，換熱管的表面底端進液口處設有入液管，換熱管的表面上端出液口處設有出液管。
作為本實用新型的一種優選技術方案，所述連接裝置包括螺紋筒，所述圓筒殼的兩側內螺紋與螺紋筒的外螺紋通過螺紋連接，螺紋筒在遠離圓筒殼中心的一端與接頭殼的內側端頭固定連接，圓筒殼的表面外側與接頭殼的表面內側設有兩個對稱分布的固定環板，兩個對稱分布的固定環板上端螺紋孔通過固定螺栓螺紋連接，由于兩個對稱分布的固定環板上端螺紋孔通過固定螺栓螺紋連接，便于對接頭殼內部的便利清理維護。
作為本實用新型的一種優選技術方案，所述清潔觀察裝置包括密封膠圈，所述管口接管的前側管口內壁上插槽底端設有密封膠圈，管口接管的前側管口內壁上插槽與插筒插接，插筒的后面與密封膠圈的上表面接觸連接，插筒的前端設有觀察管，觀察管的前側管口處設有視液鏡，觀察管的表面與弧形壓塊的內壁接觸連接，兩個對應設置的弧形壓塊上下端螺紋孔通過鎖緊螺桿螺紋連接，鎖緊螺桿的桿體上螺紋連接有固定螺母，固定螺母的側面與弧形壓塊的上下端固定片側面接觸連接，能夠通過視液鏡查看換熱管外觀情況是否臟污嚴重，判斷冷凍水水質是否需要更換，停機清洗時，松開固定螺母與鎖緊螺桿螺紋連接，松開鎖緊螺桿與弧形壓塊的上端螺紋孔的螺紋連接，將插筒從管口接管的前端插槽內拔出，能更方便的清洗換熱管壁臟污，查看換熱管壁清洗的清潔情況。
作為本實用新型的一種優選技術方案，所述防雙金屬腐蝕結構包括管孔，所述管板的表面設有均勻分布的管孔，管孔的內壁設有膠圈，膠圈的內壁設有防腐蝕套筒，膠圈和防腐蝕套筒起到金屬隔絕，能夠很好的避免雙金屬相互腐蝕情況的發生。
作為本實用新型的一種優選技術方案，所述固定環板在靠近圓筒殼中心的一側設有環形槽，環形槽的槽內設有環形密封圈，環形密封圈的厚度大于環形槽的槽高，保證連接處的密閉性。
作為本實用新型的一種優選技術方案，所述弧形壓塊在靠近管口接管中心的內壁設有密封墊，保證連接處的密閉性。
作為本實用新型的一種優選技術方案，所述圓筒殼的弧面底端設有兩個均勻分布的支座，支座的底端設有底板，底板的上端四角設有均勻分布的固定螺紋孔，支座的兩側底端設有加強筋，加強筋的底端與底板的上表面固定連接，通過螺栓將底板上的固定螺紋孔與安裝部位螺紋孔螺紋連接，實現裝置牢固安裝固定。
與現有技術相比，本實用新型的有益效果是：本多功能清潔型蒸發器，結構簡單，由于兩個對稱分布的固定環板上端螺紋孔通過固定螺栓螺紋連接，實現對接頭殼內部的便利清理維護，通過管口接管便于對圓筒殼及換熱管清潔處理，通過螺栓將底板上的固定螺紋孔與安裝部位螺紋孔螺紋連接，實現裝置牢固安裝固定，給使用者的使用帶來了極大的便利，能夠通過視液鏡查看換熱管外觀情況是否臟污嚴重，判斷冷凍水水質是否需要更換，停機清洗時，松開固定螺母與鎖緊螺桿螺紋連接，松開鎖緊螺桿與弧形壓塊的上端螺紋孔的螺紋連接，將插筒從管口接管的前端插槽內拔出，能更方便的清洗換熱管壁臟污，查看換熱管壁清洗的清潔情況，膠圈和防腐蝕套筒起到金屬隔絕，能夠很好的避免雙金屬相互腐蝕情況的發生，減輕了人員的維護負擔，保證了制冷效果，延長了使用壽命，提升了蒸發器的使用效率。
附圖說明

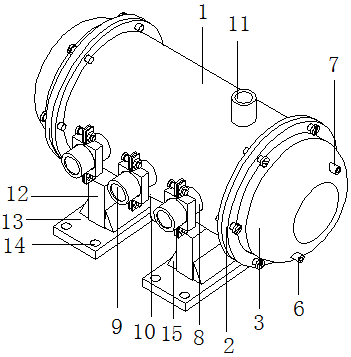

圖1為本實用新型結構正面示意圖；
圖2為本實用新型結構內部剖視示意圖；

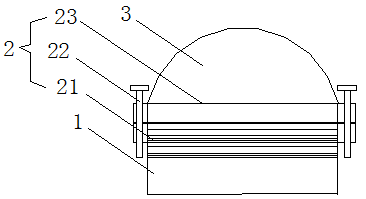

圖3為本實用新型結構連接裝置平面示意圖；

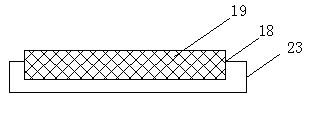

圖4為本實用新型結構固定環板內部平面示意圖；

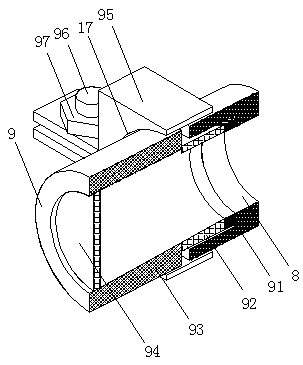

圖5為本實用新型結構清潔觀察裝置內部剖視示意圖；
圖6為本實用新型結構防雙金屬腐蝕結構平面示意圖。
圖中：1圓筒殼、2連接裝置、21螺紋筒、22固定螺栓、23固定環板、3接頭殼、4管板、5換熱管、6進氣管、7出氣管、8管口接管、9清潔觀察裝置、91密封膠圈、92插筒、93觀察管、94視液鏡、95弧形壓塊、96鎖緊螺桿、97固定螺母、10入液管、11出液管、12支座、13底板、14固定螺紋孔、15加強筋、16防雙金屬腐蝕結構、161管孔、162膠圈、163防腐蝕套筒、17密封墊、18環形槽、19環形密封圈。
具體實施例請聯系廣東捷邦, 基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
技術領域
本實用新型涉及制冷設備技術領域，具體為一種多功能清潔型蒸發器。
背景技術
現有技術中：授權公布號CN 201297807 Y的專利公開了涉及一種殼管式蒸發器，包括設置在殼體上的進出水管，進出水管設置在殼體的頂部或底部，進出水管呈T形，進出水管與殼體的軸向垂直或傾斜，殼管式蒸發器為二個及以上縱向并排布置且并聯安裝時，位于二個相鄰的殼管式蒸發器中間的進出水管通過對接水管相連通，位于最外側的殼管式蒸發器的進出水管與連接管相連通，殼管式蒸發器為二個級以上橫向并排布置且并聯安裝時，每個殼管式蒸發器上的二個進出水管分別通過連接管與位于其側面的主水管相連通，蒸發器是制冷四大件中很重要的一個部件，低溫的冷凝液體通過蒸發器，與外界的空氣進行熱交換，氣化吸熱，達到制冷的效果，目前管殼式蒸發器由于經過長時間的使用后，看不到殼程內銅管外觀，無法判斷因冷凍水水質較差或者是換熱器運行時間較長結垢的嚴重性，影響換熱效果的情況，尤其是無法判斷銅管壁的結垢清洗情況，安裝固定不夠牢固，換熱管與管板接觸位置雙金屬腐蝕現象嚴重，因此能夠解決此類問題的一種多功能清潔型蒸發器的實現勢在必行。
實用新型內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種多功能清潔型蒸發器，結構簡單，安裝連接使用方便，便于維護清理，安裝固定牢固，給使用者的使用帶來了極大的便利，能夠通過清潔觀察裝置查看換熱管外觀情況是否臟污嚴重，判斷冷凍水水質是否需要更換，停機清洗時能更方便的清洗換熱管壁臟污，查看換熱管壁清洗的清潔情況，防雙金屬腐蝕結構能夠很好的避免雙金屬相互腐蝕情況的發生，減輕了人員的維護負擔，保證了制冷效果，延長了使用壽命，提升了蒸發器的使用效率，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種多功能清潔型蒸發器，包括圓筒殼，所述圓筒殼的兩側設有連接裝置，連接裝置中外側的固定環板與接頭殼的內側固定連接，接頭殼與圓筒殼相通，接頭殼與圓筒殼的中心軸線重合，圓筒殼的內壁兩側對稱設有管板，管板的表面設有均勻分布的防雙金屬腐蝕結構，防雙金屬腐蝕結構中防腐蝕套筒的管內壁與換熱管的外表面焊接，換熱管在接頭殼與圓筒殼形成的密閉腔內呈轉角正方向排列，右側的接頭殼進氣口處設有進氣管，進氣管在靠近圓筒殼中心的一端與換熱管的進氣口相連，右側的接頭殼出氣口處設有出氣管，出氣管在靠近圓筒殼中心的一端與換熱管的出氣口相連，圓筒殼的表面前側均勻分布的圓形開口處設有管口接管，管口接管的前端設有清潔觀察裝置，換熱管的表面底端進液口處設有入液管，換熱管的表面上端出液口處設有出液管。
作為本實用新型的一種優選技術方案，所述連接裝置包括螺紋筒，所述圓筒殼的兩側內螺紋與螺紋筒的外螺紋通過螺紋連接，螺紋筒在遠離圓筒殼中心的一端與接頭殼的內側端頭固定連接，圓筒殼的表面外側與接頭殼的表面內側設有兩個對稱分布的固定環板，兩個對稱分布的固定環板上端螺紋孔通過固定螺栓螺紋連接，由于兩個對稱分布的固定環板上端螺紋孔通過固定螺栓螺紋連接，便于對接頭殼內部的便利清理維護。
作為本實用新型的一種優選技術方案，所述清潔觀察裝置包括密封膠圈，所述管口接管的前側管口內壁上插槽底端設有密封膠圈，管口接管的前側管口內壁上插槽與插筒插接，插筒的后面與密封膠圈的上表面接觸連接，插筒的前端設有觀察管，觀察管的前側管口處設有視液鏡，觀察管的表面與弧形壓塊的內壁接觸連接，兩個對應設置的弧形壓塊上下端螺紋孔通過鎖緊螺桿螺紋連接，鎖緊螺桿的桿體上螺紋連接有固定螺母，固定螺母的側面與弧形壓塊的上下端固定片側面接觸連接，能夠通過視液鏡查看換熱管外觀情況是否臟污嚴重，判斷冷凍水水質是否需要更換，停機清洗時，松開固定螺母與鎖緊螺桿螺紋連接，松開鎖緊螺桿與弧形壓塊的上端螺紋孔的螺紋連接，將插筒從管口接管的前端插槽內拔出，能更方便的清洗換熱管壁臟污，查看換熱管壁清洗的清潔情況。
作為本實用新型的一種優選技術方案，所述防雙金屬腐蝕結構包括管孔，所述管板的表面設有均勻分布的管孔，管孔的內壁設有膠圈，膠圈的內壁設有防腐蝕套筒，膠圈和防腐蝕套筒起到金屬隔絕，能夠很好的避免雙金屬相互腐蝕情況的發生。
作為本實用新型的一種優選技術方案，所述固定環板在靠近圓筒殼中心的一側設有環形槽，環形槽的槽內設有環形密封圈，環形密封圈的厚度大于環形槽的槽高，保證連接處的密閉性。
作為本實用新型的一種優選技術方案，所述弧形壓塊在靠近管口接管中心的內壁設有密封墊，保證連接處的密閉性。
作為本實用新型的一種優選技術方案，所述圓筒殼的弧面底端設有兩個均勻分布的支座，支座的底端設有底板，底板的上端四角設有均勻分布的固定螺紋孔，支座的兩側底端設有加強筋，加強筋的底端與底板的上表面固定連接，通過螺栓將底板上的固定螺紋孔與安裝部位螺紋孔螺紋連接，實現裝置牢固安裝固定。
與現有技術相比，本實用新型的有益效果是：本多功能清潔型蒸發器，結構簡單，由于兩個對稱分布的固定環板上端螺紋孔通過固定螺栓螺紋連接，實現對接頭殼內部的便利清理維護，通過管口接管便于對圓筒殼及換熱管清潔處理，通過螺栓將底板上的固定螺紋孔與安裝部位螺紋孔螺紋連接，實現裝置牢固安裝固定，給使用者的使用帶來了極大的便利，能夠通過視液鏡查看換熱管外觀情況是否臟污嚴重，判斷冷凍水水質是否需要更換，停機清洗時，松開固定螺母與鎖緊螺桿螺紋連接，松開鎖緊螺桿與弧形壓塊的上端螺紋孔的螺紋連接，將插筒從管口接管的前端插槽內拔出，能更方便的清洗換熱管壁臟污，查看換熱管壁清洗的清潔情況，膠圈和防腐蝕套筒起到金屬隔絕，能夠很好的避免雙金屬相互腐蝕情況的發生，減輕了人員的維護負擔，保證了制冷效果，延長了使用壽命，提升了蒸發器的使用效率。
附圖說明
圖1為本實用新型結構正面示意圖；
圖2為本實用新型結構內部剖視示意圖；
圖3為本實用新型結構連接裝置平面示意圖；
圖4為本實用新型結構固定環板內部平面示意圖；
圖5為本實用新型結構清潔觀察裝置內部剖視示意圖；
圖6為本實用新型結構防雙金屬腐蝕結構平面示意圖。
圖中：1圓筒殼、2連接裝置、21螺紋筒、22固定螺栓、23固定環板、3接頭殼、4管板、5換熱管、6進氣管、7出氣管、8管口接管、9清潔觀察裝置、91密封膠圈、92插筒、93觀察管、94視液鏡、95弧形壓塊、96鎖緊螺桿、97固定螺母、10入液管、11出液管、12支座、13底板、14固定螺紋孔、15加強筋、16防雙金屬腐蝕結構、161管孔、162膠圈、163防腐蝕套筒、17密封墊、18環形槽、19環形密封圈。
具體實施例請聯系廣東捷邦, 基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
