捷邦實用新型專利：一種雙機管殼冷凝器
來源：
廣東捷邦節能 日期：2019-05-09
廣東捷邦本實用新型公開了一種雙機管殼式冷凝器，包括底板，底板的上端設有兩組對稱分布的底座，底座的上端與冷凝筒的弧面兩端下方固定連接，冷凝筒的兩端均設有第二連接裝置，第二連接裝置中外側的法蘭盤與管箱的表面內側固定連接，管箱的內壁兩側對稱設有管板，該雙機管殼冷凝器，結構簡單，換熱快速高效，操作方便，雙機組采用一個冷卻水循環系統，大大節省了空間，可根據系統負荷變化而啟停機組，當系統負荷減少到一定程度時，可以自動減少其中一臺機組，使另一臺機組在百分之六十到百分之百的系統負荷下運行，節省了企業的經濟資源和空間資源，保證了冷凝質量，提升了冷凝器的使用效率。
技術領域
本實用新型涉及換熱冷凝設備技術領域，具體為一種雙機管殼冷凝器。
背景技術
冷凝器為制冷系統的機件，屬于換熱器的一種，能把氣體或蒸氣轉變成液體，將管子中的熱量，以很快的方式，傳到管子附近的空氣中，市場上因不同時間大功率單機機組使用率不足而造成浪費，根據市場需求與單一冷凝機組不相匹配，傳統的冷凝器存在諸多問題，結構復雜，換熱效率不高，操作不便，單機組運轉，不能根據系統負荷變化而啟停機組，企業的經濟資源和空間資源浪費較多，冷凝質量難以得到保障，與能源節約理念格格不入，致使冷凝器的使用效率低下，因此能夠解決此類問題的一種雙機管殼冷凝器的實現勢在必行。
實用新型內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種雙機管殼冷凝器，結構簡單，換熱快速高效，操作方便，雙機組采用一個冷卻水循環系統，大大節省了空間，可根據系統負荷變化而啟停機組，當系統負荷減少到一定程度時，可以自動減少其中一臺機組，使另一臺機組在百分之六十到百分之百的系統負荷下運行，節省了企業的經濟資源和空間資源，保證了冷凝質量，提升了冷凝器的使用效率，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種雙機管殼冷凝器，包括底板，所述底板的上端設有兩組對稱分布的底座，底座的上端與冷凝筒的弧面兩端下方固定連接，冷凝筒的兩端均設有第二連接裝置，第二連接裝置中外側的法蘭盤與管箱的表面內側固定連接，管箱的內壁兩側對稱設有管板，管板的表面設有均勻分布的調孔與換熱管的外表面焊接，換熱管在冷凝筒與管箱形成的密閉腔內呈轉角正方向排列，冷凝筒的筒內左側設有S形折流板，冷凝筒的筒內右側設有螺旋折流板，S形折流板和螺旋折流板與換熱管的連接處均設有通孔，前側的管箱上端進液口處設有進液管，進液管在靠近冷凝筒中心的一端與換熱管的進液口相連，前側的管箱下端進液口處設有出液管，出液管在靠近冷凝筒中心的一端與換熱管的出液口相連，右側的冷凝筒弧面底端出水口處設有第一出液管，第一出液管的出水端設有第一連接裝置，第一連接裝置中套管的出水口通過進液管與左側的冷凝筒弧面上端進水口相連，進液管的上端設有電磁閥，左側的冷凝筒弧面下端出水口通過第二出液管與三通連接管的第一連接管相連，第一連接裝置中連接筒的內螺紋與回流管的外螺紋通過螺紋連接，回流管的出液口與三通連接管的第二連接管相連，三通連接管的第三連接管通過導管與循環泵的進水口相連，循環泵位于右側的冷凝筒表面上方，循環泵的出水口通過導管與右側的冷凝筒進水口相連，底板的上端設有控制開關組，控制開關組的輸入端電連接外部電源，電磁閥和循環泵的輸入端均電連接控制開關組的輸出端，可根據系統負荷變化而啟停機組，當系統負荷減少到一定程度時，電磁閥運轉，將進液管關閉，自動減少其中一臺機組，使另一臺機組在百分之六十到百分之百的系統負荷下運行，節省了企業的經濟資源和空間資源。
作為本實用新型的一種優選技術方案，所述第一連接裝置包括三通管，所述三通管的第一連接管與第一出液管的出水口固定連接，三通管的第二連接管出液口處設有固定結構，三通管的第三連接管出液口處設有連接結構，保證管體間的快速穩固連接。
作為本實用新型的一種優選技術方案，所述第二連接裝置包括法蘭盤，所述冷凝筒的表面外側與管箱的表面內側設有兩個對稱分布的法蘭盤，兩個對稱分布的法蘭盤上端螺紋孔通過防銹螺栓螺紋連接，內側的法蘭盤在遠離冷凝筒中心的一側設有環形槽，環形槽的槽內設有密封膠圈，密封膠圈的表面與外側的法蘭盤表面接觸連接，可拆卸連接，便于維護清潔，同時也保證連接處的密封性。
作為本實用新型的一種優選技術方案，所述固定結構包括內螺紋套筒，所述內螺紋套筒的進液口與三通管的第二連接管出液口固定連接，內螺紋套筒的內螺紋與套管的外螺紋通過螺紋連接，套管的表面和內螺紋套筒的表面設有兩個對稱分布的環形片，兩個對稱分布的環形片上端螺紋孔通過鎖緊螺栓螺紋連接，鎖緊螺栓的螺桿底端螺紋連接有鎖緊螺母，鎖緊螺母與底端的環形片底面接觸連接，實現管體間的快速連接，同時保證連接處的緊密性。
作為本實用新型的一種優選技術方案，所述連接結構包括連接筒，所述連接筒的進液口與三通管的第三連接管出液口固定連接，連接筒與回流管的連接處設有兩個對應設置的弧形夾緊板，弧形夾緊板的一端通過鉸鏈鉸接，弧形夾緊板的另一端螺紋孔通過螺桿螺紋連接，螺桿的頂端設有旋鈕，弧形夾緊板的內壁與連接筒的表面接觸連接，實現管體間的快速連接，并對連接處做出固定處理。
作為本實用新型的一種優選技術方案，所述弧形夾緊板的內壁設有密封墊，密封墊的表面與回流管的表面接觸連接，保證連接處的密封性。
作為本實用新型的一種優選技術方案，所述管箱與冷凝筒相通，且管箱與冷凝筒的中心軸線重合，保證管箱與冷凝筒形成一個密閉的換熱空間，為換熱工作做出外部天然保障。
與現有技術相比，本實用新型的有益效果是：本雙機管殼冷凝器，結構簡單，S形折流板和螺旋折流板保證進入冷凝筒內換熱冷水與換熱管內熱量物質充分熱交換，兩個對稱分布的法蘭盤上端螺紋孔通過防銹螺栓螺紋連接，內螺紋套筒的內螺紋與套管的外螺紋通過螺紋連接，兩個對稱分布的環形片上端螺紋孔通過鎖緊螺栓螺紋連接，連接筒的內螺紋與回流管的外螺紋通過螺紋連接，保證管體間的快速安裝連接，從而保證高效快速換熱，通過控制開關組的調控，冷水通過右側的冷凝筒上端進水口進入，通過第一出液管輸送至左側的冷凝筒內進而二次熱交換，并通過第二出液管回流至右側的冷凝筒內，從而實現雙機組采用一個冷卻水循環系統，大大節省了空間，可根據系統負荷變化而啟停機組，當系統負荷減少到一定程度時，電磁閥運轉，將進液管關閉，自動減少其中一臺機組，使另一臺機組在百分之六十到百分之百的系統負荷下運行，節省了企業的經濟資源和空間資源，保證了冷凝質量，提升了冷凝器的使用效率。
附圖說明

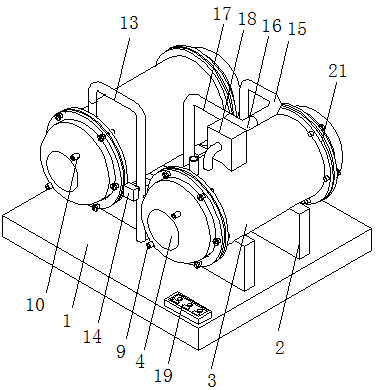

圖1為本實用新型結構正面示意圖；

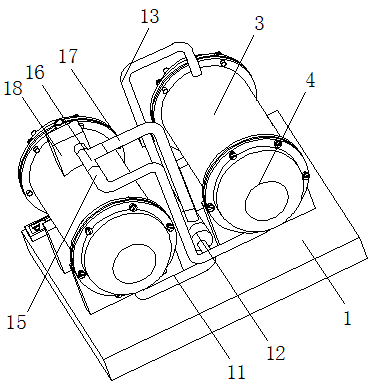

圖2為本實用新型結構側面示意圖；
圖3為本實用新型結構第二連接裝置平面剖視示意圖；
圖4為本實用新型結構冷凝筒內部剖視示意圖；

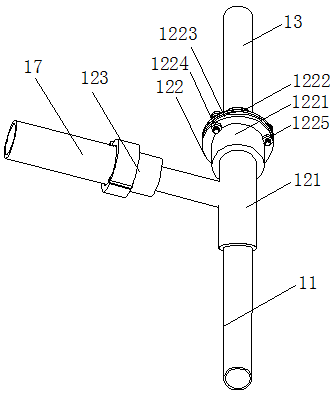

圖5為本實用新型結構第一連接裝置內部剖視示意圖；

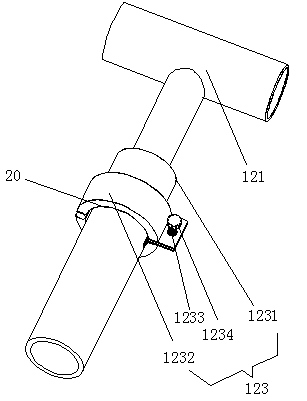

圖6為本實用新型結構連接結構內部剖視示意圖。
圖中：1底板、2底座、3冷凝筒、4管箱、5管板、6換熱管、7 S形折流板、8螺旋折流板、9進液管、10出液管、11第一出液管、12第一連接裝置、121三通管、122固定結構、1221內螺紋套筒、1222套管、1223環形片、1224鎖緊螺栓、1225鎖緊螺母、123連接結構、1231連接筒、1232弧形夾緊板、1233螺桿、1234旋鈕、13進液管、14電磁閥、15第二出液管、16三通連接管、17回流管、18循環泵、19控制開關組、20密封墊、21第二連接裝置、211法蘭盤、212環形槽、213密封膠圈、214防銹螺栓。
