捷邦實用新型專利：一種一體化三機管殼冷凝器
來源：
廣東捷邦節能 日期：2019-05-02
廣東捷邦本實用新型公開了一種一體化三機管殼冷凝器，包括第一筒體、第二筒體和第三筒體，第一筒體的弧形面中部設有進水管，第三筒體的弧形面中部設有出水管，第一筒體的端部和第三筒體的端部均設有第一法蘭盤，第二筒體的兩端均設有第二法蘭盤。本一體化三機管殼冷凝器，第一筒體、第二筒體和第三筒體對接組成一體，成為一體式三機換熱器，大大節省了空間，而且第一筒體、第二筒體和第三筒體均設有獨立的進、出液管和換熱結構，保證了制冷壓縮機單獨運行，而冷卻水系統合為一體，只需要一個外部冷卻塔便可以供水，節省經濟資源和空間資源，保證中央空調系統的單獨運行，互不干涉，簡化了制造工序，節省資源。
技術領域
本實用新型涉及冷凝器技術領域，具體為一種一體化三機管殼冷凝器。
背景技術
目前，市面上的管殼式換熱器為分體式，即單機冷凝器，這種設計方式，占空間大，系統復雜，運輸不方便，而且水側系統需要設立單獨的冷卻塔，對于使用三個制冷壓縮機的情況，則需要三個單機冷凝器的情況，需要占用很大空間，而且需要額外配備三個冷卻塔，給客戶增加經濟成本和管理成本，由此提出一種一體式三機管殼冷凝器，將原本需要三個單機冷凝器的情況，設計為一個一體式冷凝器，大大節省了空間，冷卻水系統也為一體，只需要一個冷卻塔便可以供水，給客戶節省經濟資源和空間資源。
實用新型內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種一體化三機管殼冷凝器，大大節省了空間，保證了制冷壓縮機單獨運行，而冷卻水系統合為一體，只需要一個外部冷卻塔便可以供水，節省經濟資源和空間資源，保證中央空調系統的單獨運行，互不干涉，簡化了制造工序，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種一體化三機管殼冷凝器，包括第一筒體、第二筒體和第三筒體，所述第一筒體的弧形面中部設有進水管，所述第三筒體的弧形面中部設有出水管，所述第一筒體的端部和第三筒體的端部均設有第一法蘭盤，所述第二筒體的兩端均設有第二法蘭盤，所述第二筒體兩端的第二法蘭盤分別與第一筒體端部的第一法蘭盤和第三筒體端部的第一法蘭盤通過螺栓和螺母連接，所述第一筒體、第二筒體和第三筒體的外表面上部均設有進液管和出液管，所述第二筒體的內部兩側均設有封板，兩個封板之間均勻分布有換熱管，兩個封板之間設有折流板，折流板套接于換熱管的外表面，所述第一筒體和第三筒體的內部結構與第二筒體的內部換熱結構一致。
優選的，作為本實用新型的一種優選技術方案，所述第一筒體和第三筒體的下表面均設有支撐肋板，支撐肋板的底端設有墊板，用于支撐整體，便于安裝放置在地面上。
優選的，作為本實用新型的一種優選技術方案，所述進水管的外表面上部設有第一螺紋座，第一螺紋座內螺紋連接有第一工業溫度計，便于查看進水溫度。
優選的，作為本實用新型的一種優選技術方案，所述出水管的外表面上部設有第二螺紋座，第二螺紋座內螺紋連接有第二工業溫度計，便于查看出水溫度。
優選的，作為本實用新型的一種優選技術方案，所述第一法蘭盤與第二法蘭盤之間設有密封墊，密封墊為聚四氟乙烯密封墊，增加連接密封性能。
優選的，作為本實用新型的一種優選技術方案，所述第二筒體的內部兩側均設有環形定位插槽，第一筒體的內部一端和第三筒體的內部一端均設有與環形定位插槽相配合的定位套，第一筒體、第二筒體和第三筒體組成一體時，定位套插接于環形定位插槽內，能夠增加密封性能，防止第一筒體與第二筒體的連接處、第三筒體與第二筒體的連接處漏水。
優選的，作為本實用新型的一種優選技術方案，所述折流板的數量為三個且等間距設置，中間的折流板的缺口向上，左側和右側的折流板的缺口向下，增加內部擾流，增大內部換熱面積，換熱效果好。
與現有技術相比，本實用新型的有益效果是：本一體化三機管殼冷凝器，設計新穎，第一筒體、第二筒體和第三筒體通過第一法蘭、第二法蘭、螺栓和螺母對接組成一體，成為一體式三機換熱器，大大節省了空間，而且第一筒體、第二筒體和第三筒體均設有獨立的進液管、出液管和換熱結構，保證了制冷壓縮機單獨運行，第一筒體、第二筒體和第三筒體內部管層連通，冷卻水系統合為一體，只需要一個外部冷卻塔便可以供水，節省經濟資源和空間資源，保證中央空調系統的單獨運行，互不干涉，簡化了制造工序，節省資源。
附圖說明

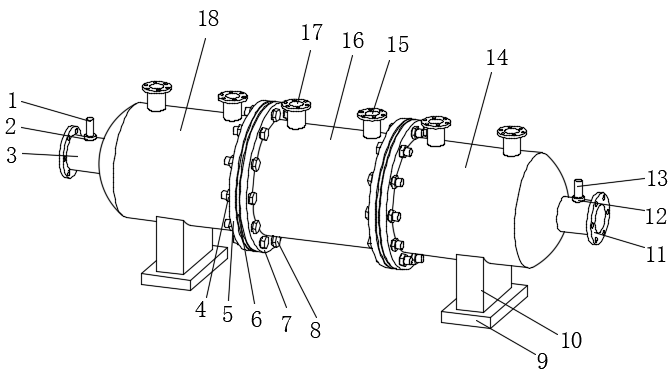

圖1為本實用新型結構示意圖；

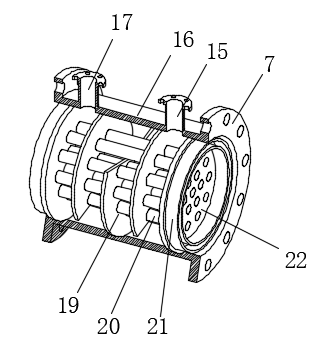

圖2為本實用新型第二筒體內部結構示意圖；
圖3為本實用新型第三筒體內部結構示意圖。
圖中：1第二工業溫度計、2第二螺紋座、3出水管、4螺母、5第一法蘭盤、6密封墊、7第二法蘭盤、8螺栓、9墊板、10支撐肋板、11進水管、12第一螺紋座、13第一工業溫度計、14第一筒體、15出液管、16第二筒體、17進液管、18第三筒體、19折流板、20換熱管、21環形定位插槽、22封板、23定位套。
本實用新型具體實施例,請聯系廣東捷邦,對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
技術領域
本實用新型涉及冷凝器技術領域，具體為一種一體化三機管殼冷凝器。
背景技術
目前，市面上的管殼式換熱器為分體式，即單機冷凝器，這種設計方式，占空間大，系統復雜，運輸不方便，而且水側系統需要設立單獨的冷卻塔，對于使用三個制冷壓縮機的情況，則需要三個單機冷凝器的情況，需要占用很大空間，而且需要額外配備三個冷卻塔，給客戶增加經濟成本和管理成本，由此提出一種一體式三機管殼冷凝器，將原本需要三個單機冷凝器的情況，設計為一個一體式冷凝器，大大節省了空間，冷卻水系統也為一體，只需要一個冷卻塔便可以供水，給客戶節省經濟資源和空間資源。
實用新型內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種一體化三機管殼冷凝器，大大節省了空間，保證了制冷壓縮機單獨運行，而冷卻水系統合為一體，只需要一個外部冷卻塔便可以供水，節省經濟資源和空間資源，保證中央空調系統的單獨運行，互不干涉，簡化了制造工序，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種一體化三機管殼冷凝器，包括第一筒體、第二筒體和第三筒體，所述第一筒體的弧形面中部設有進水管，所述第三筒體的弧形面中部設有出水管，所述第一筒體的端部和第三筒體的端部均設有第一法蘭盤，所述第二筒體的兩端均設有第二法蘭盤，所述第二筒體兩端的第二法蘭盤分別與第一筒體端部的第一法蘭盤和第三筒體端部的第一法蘭盤通過螺栓和螺母連接，所述第一筒體、第二筒體和第三筒體的外表面上部均設有進液管和出液管，所述第二筒體的內部兩側均設有封板，兩個封板之間均勻分布有換熱管，兩個封板之間設有折流板，折流板套接于換熱管的外表面，所述第一筒體和第三筒體的內部結構與第二筒體的內部換熱結構一致。
優選的，作為本實用新型的一種優選技術方案，所述第一筒體和第三筒體的下表面均設有支撐肋板，支撐肋板的底端設有墊板，用于支撐整體，便于安裝放置在地面上。
優選的，作為本實用新型的一種優選技術方案，所述進水管的外表面上部設有第一螺紋座，第一螺紋座內螺紋連接有第一工業溫度計，便于查看進水溫度。
優選的，作為本實用新型的一種優選技術方案，所述出水管的外表面上部設有第二螺紋座，第二螺紋座內螺紋連接有第二工業溫度計，便于查看出水溫度。
優選的，作為本實用新型的一種優選技術方案，所述第一法蘭盤與第二法蘭盤之間設有密封墊，密封墊為聚四氟乙烯密封墊，增加連接密封性能。
優選的，作為本實用新型的一種優選技術方案，所述第二筒體的內部兩側均設有環形定位插槽，第一筒體的內部一端和第三筒體的內部一端均設有與環形定位插槽相配合的定位套，第一筒體、第二筒體和第三筒體組成一體時，定位套插接于環形定位插槽內，能夠增加密封性能，防止第一筒體與第二筒體的連接處、第三筒體與第二筒體的連接處漏水。
優選的，作為本實用新型的一種優選技術方案，所述折流板的數量為三個且等間距設置，中間的折流板的缺口向上，左側和右側的折流板的缺口向下，增加內部擾流，增大內部換熱面積，換熱效果好。
與現有技術相比，本實用新型的有益效果是：本一體化三機管殼冷凝器，設計新穎，第一筒體、第二筒體和第三筒體通過第一法蘭、第二法蘭、螺栓和螺母對接組成一體，成為一體式三機換熱器，大大節省了空間，而且第一筒體、第二筒體和第三筒體均設有獨立的進液管、出液管和換熱結構，保證了制冷壓縮機單獨運行，第一筒體、第二筒體和第三筒體內部管層連通，冷卻水系統合為一體，只需要一個外部冷卻塔便可以供水，節省經濟資源和空間資源，保證中央空調系統的單獨運行，互不干涉，簡化了制造工序，節省資源。
附圖說明
圖1為本實用新型結構示意圖；
圖2為本實用新型第二筒體內部結構示意圖；
圖3為本實用新型第三筒體內部結構示意圖。
圖中：1第二工業溫度計、2第二螺紋座、3出水管、4螺母、5第一法蘭盤、6密封墊、7第二法蘭盤、8螺栓、9墊板、10支撐肋板、11進水管、12第一螺紋座、13第一工業溫度計、14第一筒體、15出液管、16第二筒體、17進液管、18第三筒體、19折流板、20換熱管、21環形定位插槽、22封板、23定位套。
本實用新型具體實施例,請聯系廣東捷邦,對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
