廣東捷邦本實用新型公開了一種管殼式蒸發器折流板，包括折流板本體，所述折流板本體為圓盤狀，所述折流板本體的表面中心處開設有安裝孔，安裝孔外側的折流板本體表面均勻開設有穿管孔，所述安裝孔和穿管孔的內腔側面兩端均對稱設有第一密封機構，所述安裝孔和穿管孔的內腔側面中部均設有第二密封機構，所述折流板本體的圓周邊上下兩端對稱安裝有折邊，所述折邊為軟折邊。本管殼式蒸發器折流板，在折流板板周邊即與筒體接觸部分加設折邊，使折流板板周邊與筒體接觸的部分不會留有間隙，保證了水流經過換熱管與其充分換熱，而不會經由間隙流出，使水流沿著折流板預定的方向流動，從而提高蒸發器換熱效率。
技術領域
本實用新型涉及折流板技術領域，具體為一種管殼式蒸發器折流板。
背景技術
目前，普通管殼式蒸發器折流板（折流板為PP材料）鈍邊樣式（無折邊），考慮到鋼管圓度和折流板裝配工藝，折流板和筒體內壁之間會留有一定比例的間隙，導致小股水流沒有經過換熱管與其換熱，便經由間隙流出折流段；直接導致冷量的流失，間隙比例越大，換熱效果也會隨著降低，為此，我們提出一種管殼式蒸發器折流板。
實用新型內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種管殼式蒸發器折流板，在折流板板周邊即與筒體接觸部分加設折邊，使折流板板周邊與筒體接觸的部分不會留有間隙，保證了水流經過換熱管與其充分換熱，而不會經由間隙流出，使水流沿著折流板預定的方向流動，從而提高蒸發器換熱效率，使用方便，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種管殼式蒸發器折流板，包括折流板本體，所述折流板本體為圓盤狀，所述折流板本體的表面中心處開設有安裝孔，安裝孔外側的折流板本體表面均勻開設有穿管孔，所述安裝孔和穿管孔的內腔側面兩端均對稱設有第一密封機構，所述安裝孔和穿管孔的內腔側面中部均設有第二密封機構，所述折流板本體的圓周邊上下兩端對稱安裝有折邊，所述折邊為軟折邊，且所述折邊整體呈環狀且截面為直角梯形，折邊的傾斜斜邊朝向折流板本體的外側，兩個折邊的直角邊之間留有間隙，在間隙中部套接有密封環，密封環與折邊之間通過橡膠支撐柱連接。
作為本實用新型的一種優選技術方案，所述折邊的外側面開設有環狀的凹槽，在凹槽內通過膠水粘接有橡膠圈，橡膠圈增加折邊與筒體內壁的密閉性。
作為本實用新型的一種優選技術方案，所述第一密封機構整體為環狀且截面呈直角梯形，第一密封機構的傾斜斜邊朝向安裝孔的外側，傾斜邊朝向外側便于安裝安裝桿或者換熱管，并且傾斜邊起到一定的密封作用。
作為本實用新型的一種優選技術方案，所述橡膠支撐柱呈環狀排列，且位于密封環上、下兩端的橡膠支撐柱交錯排列，橡膠支撐柱起到支撐兩個折邊的作用，交錯排列使支撐效果較好。
作為本實用新型的一種優選技術方案，所述第二密封機構整體為環狀且靠近安裝孔內側的一邊為波浪線，該波浪線的高度與第二密封機構的高度相同，波浪線使得第二密封機構的內側與安裝桿或者換熱管的連接緊密，密閉性較好。
作為本實用新型的一種優選技術方案，所述密封環的高度低于折邊的高度，密封環在折邊發生形變卷縮的時候起到密封作用。
作為本實用新型的一種優選技術方案，所述折邊、第一密封機構和第二密封機構均為硅膠環，硅膠環能夠產生一定的形變，且為軟體材料密封性能較好。
與現有技術相比，本實用新型的有益效果是：本管殼式蒸發器折流板，在折流板板周邊與筒體接觸部分加設折邊，折邊既不會影響安裝，也能有效杜絕水流錯流的問題，由于管殼式蒸發器折流板加設了折邊，使折流板板周邊與筒體接觸部分不會留有間隙，保證了水流經過換熱管與其充分換熱，而不會經由間隙流出，使水流沿著折流板預定的方向流動，從而提高蒸發器換熱效率，并且通過設置第一密封機構和第二密封機構，在折流板安裝過程中以及換熱管安裝過程中，保持更好的密閉性，提高換熱效率。
附圖說明

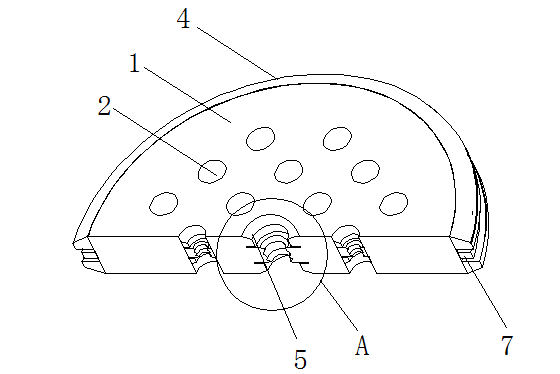

圖1為本實用新型結構示意圖；

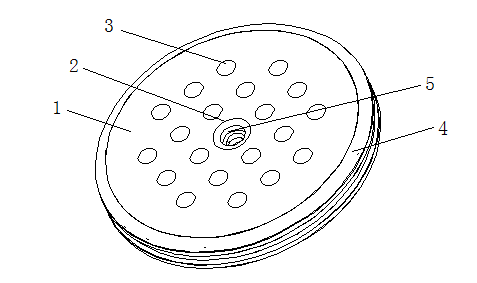

圖2為本實用新型結構主視圖；

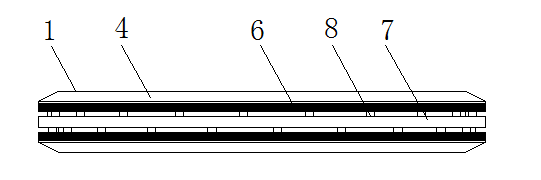

圖3為本實用新型內部結構剖視圖；
圖4為本實用新型A處結構放大圖。
圖中：1折流板本體、2安裝孔、3穿管孔、4折邊、5第一密封機構、6橡膠圈、7密封環、8橡膠支撐柱、9第二密封機構。
本實用新型具體實施例請聯系廣東捷邦,基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
