捷邦發明專利：一種基于導流板和防渦旋裝置一體化的冷凝器
來源：
廣東捷邦節能 日期：2019-05-20
廣東捷邦本發明公開了一種基于導流板和防渦旋裝置一體化的冷凝器，包括外殼，所述外殼為左右端均敞口筒狀殼體，所述外殼的左端口設有左端罩，本基于導流板和防渦旋裝置一體化的冷凝器，結構簡單，安裝和使用方便，通過分流板、防沖板和擋罩進行遞進式的分流，提高冷媒的軸向分布率，使冷媒在斷面的分布上具有均勻性，從而防止冷媒進入冷凝管時沖刷管壁，防沖板具有自適應移動能力，從而吸收壓力波動造成的防沖板振動，抑制振動的傳遞，降低冷凝管的振動幅度，同時保證防沖板的結構強度，不易損壞，設有隨防沖板移動的導流板，能夠提供徑向阻斷，抑制旋渦的產生，充分利用制冷劑，提高換熱效率和泄流能力，能耗小。
技術領域
本發明涉及冷凝器技術領域，具體為一種基于導流板和防渦旋裝置一體化的冷凝器。
背景技術
管殼式換熱器(shell and tube heat exchanger)又稱列管式換熱器，是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器，這種換熱器結構簡單、造價低、流通截面較寬、易于清洗水垢；但傳熱系數低、占地面積大，可用各種結構材料（主要是金屬材料）制造，能在高溫、高壓下使用，是目前應用最廣的類型。
專利號201420267748.3提出一種高效冷凝器，其包括冷凝腔、支架、防沖板、U形冷凝管、小彎管、冷媒入口管道和出口管道，冷凝腔兩側設有支架，冷凝腔與支架之間設有防沖板，冷凝腔內設有U形冷凝管，相鄰的U形冷凝管通過小彎管連接，冷凝腔左側的支架上設有冷媒入口管道，冷凝腔右側的支架上設有出口管道，這種高效冷凝器結構簡單、緊湊并且合理，裝配方便快捷，連接可靠，耐腐蝕性能好，延長了冷凝器的使用壽命，使進入冷凝器內的冷媒氣體分布更加均勻，熱交換效果好，大大提高了冷凝器工作的可靠性，易于使用推廣。
現有的冷凝器換熱效率低，由于流體的壓力不穩定，防沖板容易產生抖動，進而損壞，壓力和流速變化時，旋渦的深度隨之變化，渦旋會降低冷媒出口液體泄流能力，引起機組震動，降低機組效率，壓降能力增大，耗能增加。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種基于導流板和防渦旋裝置一體化的冷凝器，結構簡單，方便安裝和使用，換熱效率高，能夠有效抑制冷凝管的抖動，抑制旋渦的生成，從而提高整體的穩定性，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種基于導流板和防渦旋裝置一體化的冷凝器，包括外殼，所述外殼為左右端均敞口筒狀殼體，所述外殼的左端口設有左端罩，所述左端罩的左側面中部設有冷媒進口管，所述外殼的右端口設有右端罩，所述右端罩的右側面設有冷媒出口管，所述外殼的側面左端設有流體進口管，所述外殼的側面右端設有流體出口管，所述外殼的內腔左右端相對設有左隔板和右隔板，所述左隔板和右隔板內側的外殼內腔相對設有兩塊擋板，所述擋板的中部設有水平方向的冷凝管，所述冷凝管的左端設有連接管，所述連接管的內腔左端設有內環，所述左隔板和右隔板中部對應冷凝管的位置均設有插孔，左隔板的插孔內設有螺紋管，所述螺紋管的中部設有延伸至連接管內腔的插管，所述連接管的內腔中部設有防沖板，所述防沖板的左右端面分別固定有第一彈簧和第二彈簧，所述防沖板的中部設有分流孔，所述防沖板的右端面固定有擋罩，所述擋罩的右端面固定有延伸至冷凝管內的固定桿，所述固定桿的右端徑向分布有四塊導流板。
作為本發明的一種優選技術方案，所述內環中部設有左端大右端小的錐形管腔，且連接管側面的螺紋孔內設有與內環外環面接觸的鎖緊螺絲。
作為本發明的一種優選技術方案，所述左端罩和右端罩的內腔均通過分流板隔開，且分流板的中部分布有軸孔，通過分流板對冷媒進行分流，提高軸向分布的均勻性。
作為本發明的一種優選技術方案，所述擋罩為左端敞口的圓柱體殼，且擋罩的右端面均勻分布有通孔，且該通孔的內徑小于分流孔，擋罩可隨防沖板進行移動，減少冷媒對冷媒管的沖刷，延長使用壽命。
作為本發明的一種優選技術方案，所述導流板為平行四邊形的薄板，且導流板的外側端固定有與冷凝管內壁貼合的膠柱，導流板提供徑向阻斷，能夠抑制渦流的產生。
作為本發明的一種優選技術方案，所述擋板包括架板，所述架板的中部設有與冷凝管對應的通孔，通孔與冷凝管外側壁的間腔內設有膠套，膠套減少冷凝管與架板之間的摩擦。
作為本發明的一種優選技術方案，所述架板的內側面固定有斜板，且斜板與外殼內壁過渡連接，擋板對流體進行阻擋和導流，提高流體在外殼內的空間分布率。
與現有技術相比，本發明的有益效果是：本基于導流板和防渦旋裝置一體化的冷凝器，結構簡單，安裝和使用方便，通過分流板、防沖板和擋罩進行遞進式的分流，提高冷媒的軸向分布率，使冷媒在斷面的分布上具有均勻性，從而防止冷媒進入冷凝管時沖刷管壁，防沖板具有自適應移動能力，從而吸收壓力波動造成的防沖板振動，抑制振動的傳遞，降低冷凝管的振動幅度，同時保證防沖板的結構強度，不易損壞，設有隨防沖板移動的導流板，能夠提供徑向阻斷，抑制旋渦的產生，充分利用制冷劑，提高換熱效率和泄流能力，能耗小。
附圖說明

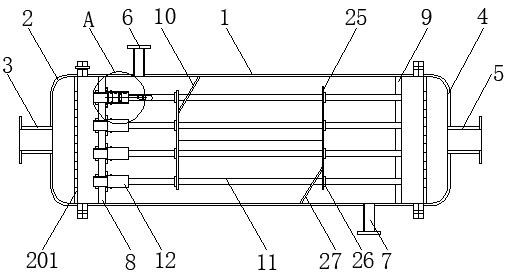

圖1為本發明剖面結構示意圖；
圖2為本發明A處結構放大示意圖；
圖3為本發明導流板結構示意圖。
圖中：1外殼、2左端罩、201分流板、3冷媒進口管、4右端罩、5冷媒出口管、6流體進口管、7流體出口管、8左隔板、9右隔板、10擋板、11冷凝管、12連接管、13內環、14鎖緊螺絲、15螺紋管、16插管、17防沖板、18第一彈簧、19第二彈簧、20分流孔、21擋罩、22固定桿、23導流板、24膠柱、25架板、26膠套、27斜板。
本發明具體實施例請聯系廣東捷邦,基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
技術領域
本發明涉及冷凝器技術領域，具體為一種基于導流板和防渦旋裝置一體化的冷凝器。
背景技術
管殼式換熱器(shell and tube heat exchanger)又稱列管式換熱器，是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器，這種換熱器結構簡單、造價低、流通截面較寬、易于清洗水垢；但傳熱系數低、占地面積大，可用各種結構材料（主要是金屬材料）制造，能在高溫、高壓下使用，是目前應用最廣的類型。
專利號201420267748.3提出一種高效冷凝器，其包括冷凝腔、支架、防沖板、U形冷凝管、小彎管、冷媒入口管道和出口管道，冷凝腔兩側設有支架，冷凝腔與支架之間設有防沖板，冷凝腔內設有U形冷凝管，相鄰的U形冷凝管通過小彎管連接，冷凝腔左側的支架上設有冷媒入口管道，冷凝腔右側的支架上設有出口管道，這種高效冷凝器結構簡單、緊湊并且合理，裝配方便快捷，連接可靠，耐腐蝕性能好，延長了冷凝器的使用壽命，使進入冷凝器內的冷媒氣體分布更加均勻，熱交換效果好，大大提高了冷凝器工作的可靠性，易于使用推廣。
現有的冷凝器換熱效率低，由于流體的壓力不穩定，防沖板容易產生抖動，進而損壞，壓力和流速變化時，旋渦的深度隨之變化，渦旋會降低冷媒出口液體泄流能力，引起機組震動，降低機組效率，壓降能力增大，耗能增加。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種基于導流板和防渦旋裝置一體化的冷凝器，結構簡單，方便安裝和使用，換熱效率高，能夠有效抑制冷凝管的抖動，抑制旋渦的生成，從而提高整體的穩定性，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種基于導流板和防渦旋裝置一體化的冷凝器，包括外殼，所述外殼為左右端均敞口筒狀殼體，所述外殼的左端口設有左端罩，所述左端罩的左側面中部設有冷媒進口管，所述外殼的右端口設有右端罩，所述右端罩的右側面設有冷媒出口管，所述外殼的側面左端設有流體進口管，所述外殼的側面右端設有流體出口管，所述外殼的內腔左右端相對設有左隔板和右隔板，所述左隔板和右隔板內側的外殼內腔相對設有兩塊擋板，所述擋板的中部設有水平方向的冷凝管，所述冷凝管的左端設有連接管，所述連接管的內腔左端設有內環，所述左隔板和右隔板中部對應冷凝管的位置均設有插孔，左隔板的插孔內設有螺紋管，所述螺紋管的中部設有延伸至連接管內腔的插管，所述連接管的內腔中部設有防沖板，所述防沖板的左右端面分別固定有第一彈簧和第二彈簧，所述防沖板的中部設有分流孔，所述防沖板的右端面固定有擋罩，所述擋罩的右端面固定有延伸至冷凝管內的固定桿，所述固定桿的右端徑向分布有四塊導流板。
作為本發明的一種優選技術方案，所述內環中部設有左端大右端小的錐形管腔，且連接管側面的螺紋孔內設有與內環外環面接觸的鎖緊螺絲。
作為本發明的一種優選技術方案，所述左端罩和右端罩的內腔均通過分流板隔開，且分流板的中部分布有軸孔，通過分流板對冷媒進行分流，提高軸向分布的均勻性。
作為本發明的一種優選技術方案，所述擋罩為左端敞口的圓柱體殼，且擋罩的右端面均勻分布有通孔，且該通孔的內徑小于分流孔，擋罩可隨防沖板進行移動，減少冷媒對冷媒管的沖刷，延長使用壽命。
作為本發明的一種優選技術方案，所述導流板為平行四邊形的薄板，且導流板的外側端固定有與冷凝管內壁貼合的膠柱，導流板提供徑向阻斷，能夠抑制渦流的產生。
作為本發明的一種優選技術方案，所述擋板包括架板，所述架板的中部設有與冷凝管對應的通孔，通孔與冷凝管外側壁的間腔內設有膠套，膠套減少冷凝管與架板之間的摩擦。
作為本發明的一種優選技術方案，所述架板的內側面固定有斜板，且斜板與外殼內壁過渡連接，擋板對流體進行阻擋和導流，提高流體在外殼內的空間分布率。
與現有技術相比，本發明的有益效果是：本基于導流板和防渦旋裝置一體化的冷凝器，結構簡單，安裝和使用方便，通過分流板、防沖板和擋罩進行遞進式的分流，提高冷媒的軸向分布率，使冷媒在斷面的分布上具有均勻性，從而防止冷媒進入冷凝管時沖刷管壁，防沖板具有自適應移動能力，從而吸收壓力波動造成的防沖板振動，抑制振動的傳遞，降低冷凝管的振動幅度，同時保證防沖板的結構強度，不易損壞，設有隨防沖板移動的導流板，能夠提供徑向阻斷，抑制旋渦的產生，充分利用制冷劑，提高換熱效率和泄流能力，能耗小。
附圖說明
圖1為本發明剖面結構示意圖；
圖2為本發明A處結構放大示意圖；
圖3為本發明導流板結構示意圖。
圖中：1外殼、2左端罩、201分流板、3冷媒進口管、4右端罩、5冷媒出口管、6流體進口管、7流體出口管、8左隔板、9右隔板、10擋板、11冷凝管、12連接管、13內環、14鎖緊螺絲、15螺紋管、16插管、17防沖板、18第一彈簧、19第二彈簧、20分流孔、21擋罩、22固定桿、23導流板、24膠柱、25架板、26膠套、27斜板。
本發明具體實施例請聯系廣東捷邦,基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
