捷邦帶您深入了解管殼式換熱器結構

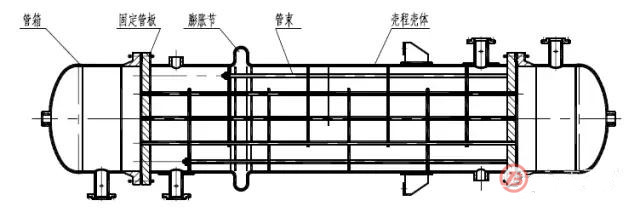

固定管板換熱器的結構示意圖
管箱結構
常見的管箱結構大致可以分為以下幾類，如圖所示。
A 型管箱可用于單管程和多管程，優點是便于清洗換熱器的管程；缺點是管箱蓋結構用材較多，當尺寸較大時，需要鍛件，故建議A 型管箱宜用于DN≤900mm 的場合。
B 型管箱用于單管程和多管程，優點是結構簡單，便于制造；缺點是檢修和清洗管程的換熱管內時，需將管箱上的接管法蘭和設備法蘭拆開，并取下整體管箱。
C 型管箱該管箱是多管程換熱器的返回管箱。
D 型管箱該管箱用于單管程換熱器的進出口管箱。
管箱平蓋是管箱的重要組成部分，不同的平蓋可以根據用途、材料耗費、方便清潔等方面進行選擇。
管箱平蓋的結構型式如圖所示
a) 圖1為整體結構的管箱蓋，主要用于管箱為碳鋼或低合金鋼材料的場合。
b) 圖2 為復合結構的管箱蓋，用于管箱為不銹鋼或耐蝕合金材料的場合。
c) 圖3 是采用襯板塞焊的管箱蓋，但不適用于真空狀態的場合。
管板
根據管板與管箱、殼體的連接結構，管板可分為：
a) 延長部分兼作法蘭的固定管板。
b) 不兼作法蘭，且與殼程、管程筒體焊成一體的固定管板。
根據管板的使用功能（用途），管板分為：
a) 固定管板換熱器的固定管板；
b) 浮頭換熱器的固定管板和浮動式管板；
c) U 形管式換熱器的固定管板；
d) 雙管板換熱器的雙管板；
e) 薄管板。
在固定管板換熱器中，為避免殼體和換熱管拉伸破壞，換熱管失穩，換熱管從管板上拉脫，因此，必須在殼體中間設一撓性補償元件——膨脹節，以降低殼體與換熱管的軸向載荷，且可降低熱膨脹差所引起的管板應力，從而適當?shù)販p薄管板厚度。
膨脹節的形式較多，按截面的形狀，有U 型、Ω形，S 型等，在固定管板式換熱器中，采用最多也最普遍的是U 形波形膨脹節。
U 形膨脹節主要由波形管、直邊段兩部分組成，需要時還可能設內襯筒，加強環等，見圖所示：
換熱器用膨脹節也可分為單層和多層膨脹節
a) 對于固定管板換熱器，在保證設計要求的承載能力，補償呈剛度和疲勞壽命的前提下，應優先選用單層波形膨脹節。
b) 在下列情況子下，可選用多層波形膨脹節
1）須承受較高壓力，且要求較大的位移補償能力；
2）承受較高的疲勞壽命的要求；
采用多層波形膨脹節結構的特點如下：
1) 柔性好，補償能力高；
2) 疲勞壽命比單層結構高（國外資料介紹是單層的6 倍）；
3) 結構緊湊，節省材料；
4) 在高壓情況下，不會突然破裂，不易有危險性。
換熱管是換熱器的核心部分，不同的管徑、形狀、排列形式的換熱管等都會影響換熱器的效率。
換熱管的推薦定尺長度為1.5，2.0，2.5，3.0，4.5，6.0，7.5，9.0，12.0m。
換熱管的常用規格見下表
U 形換熱管
U 形管彎管段的彎曲半徑R（如下圖所示）應不小于兩倍的換熱管外徑，常用換熱管的最小彎曲半徑R min 按表2選取。
當U 形管內流速過高或有腐蝕時，應適當加厚彎管半徑較小的U 形管的壁厚。

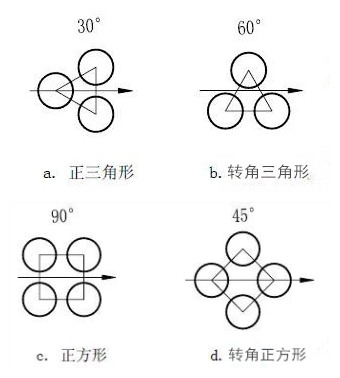

換熱管標準的排列形式見圖
a） 三角形排列
三角形排列（包括正三角形排列和轉角三角形排列）是最為普遍的排列形式，特別是用在殼程介質較清潔，換熱管外不需要清洗的固定管板換熱器中。
b） 正方形排列
正方形排列一般多用于需對換熱管外進行清洗的浮頭換熱器和U 形管換熱器中。
c） 正三角形排列和轉角正方形排列（見圖a、d），在傳熱上稱為錯列，介質流動時可形成湍流，對傳熱有利。
而轉角三角形和正方形排列（見圖b、c）在傳熱上稱為直列，介質流動時有一部分是層流，對傳熱有不利影響。
因此，對于無相變的換熱器，因其傳熱與介質流動狀態關系較大。故宜采用正三角形或轉角正方形排列。對于有相變的冷凝器，因?yàn)閭鳠崤c介質的流動關系較小，僅與管壁凝液流動方向的關系較大，一般可采用轉角三角形和正方形排列。

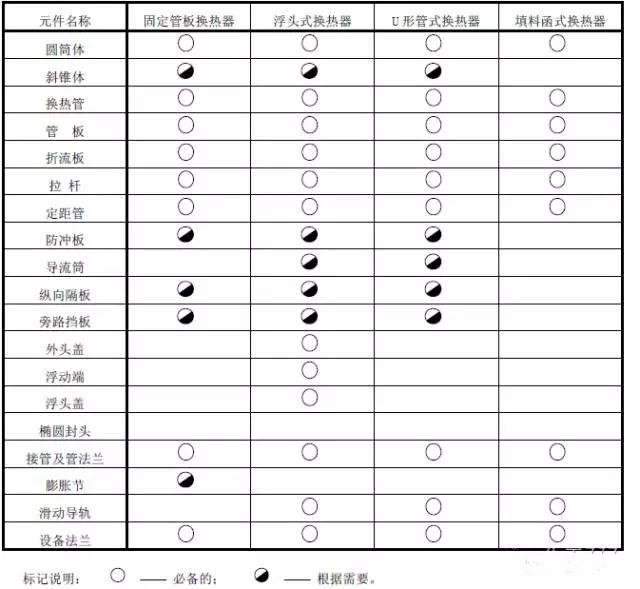

常見的典型的殼程元件組成見下表
折流板
折流板的作用
a）增加殼程管間的介質流速，提高傳熱效果。
b）對換熱管起支承作用。
c）調整折流板間距，對避免管束誘發振動有一定的作用。
折流板的形狀

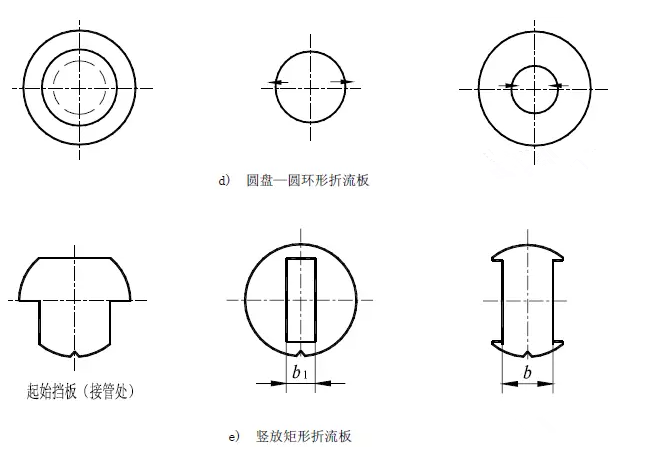

常用的折流板和支持板的形狀有弓形和圓盤-圓環形兩種。此外根據需要還有其它形式的折流板和支持板，如矩形孔圓板和矩形擋板等，見圖所示：
a） 單弓形折流板（圖 a）：是最常采用的一種形式，其形式簡單，但壓降較大。
1) 上下排列（水平切口）即指物料進口與弓形缺口是成垂直設置的，以造成介質的劇烈擾動來增大傳熱系數。
2) 左右排列（豎直缺口）是指物料進口與弓形缺口是成平行設置的。多用于臥式冷凝器或蒸發器，便于冷凝液和氣體的流動。
3) 轉角排列，一般用于換熱管正方形排列，可使流體形成湍流，以提高傳熱效率。
b） 雙弓形（圖b）和三弓形折流板（圖c）：適用于殼程流量較大的物流，或殼程流體為密度低的低壓時，此時壓降會有大的下降，而傳熱系數的下降要小得多；同時這種形式還有利于防止介質流動過程中誘發的振動。
c）圓盤—圓環形折流板（圖d）：由圓盤和圓環交錯排列，介質流動特征是與軸心對稱。
d）矩形折流板（圖e）：矩形折流板可橫放，也可豎放，而橫放一般用于殼程介質為氣相時，豎放用于殼程介質為液相或有冷凝液的場合。這兩種形式通常在大直徑和大流量情況下采用。

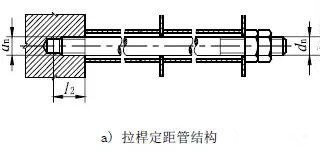

折流板、支持板的固定一般采用拉桿或拉桿和定距管與管板固定。常用的固定結構有兩種，即拉桿定距管結構和點焊結構，見圖所示：
a） 拉桿定距管結構，用于換熱管外徑大于或等于 19mm 的管束。
b） 拉桿與折流板點焊結構，用于換熱管外徑小于或等于 14mm 的管束。

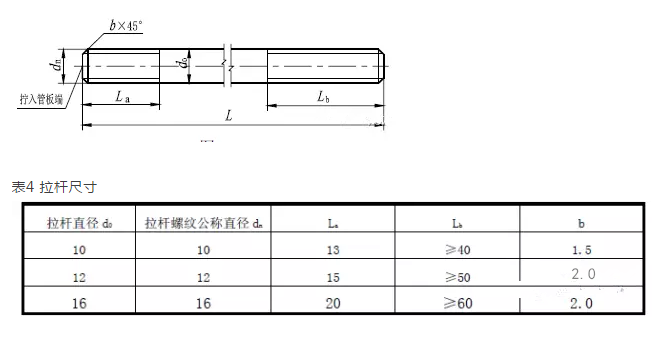

拉桿的連接尺寸按圖所示和表4確定。
拉桿應盡量均勻布置在管束的外邊緣。對于大直徑的換熱器，在布管區內或靠近折流板缺口處應布置適當數量的拉桿。

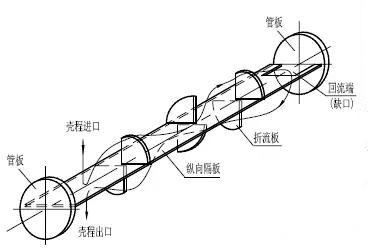

在殼程內安裝一平行于換熱管軸線的矩形平板，即縱向隔板，將殼程一分為二，即雙殼程，見圖所示。這種結構可以提高殼程物料流速，改善傳熱效果，即提高傳熱系數，從經濟角度，一臺雙殼程換熱器比兩臺單管程換熱器便宜。
以上主要介紹了管殼式換熱器中固定管板式換熱器的，因?yàn)閾Q熱的零部件結構很多都是通用的，以上這些零部件結構僅供參考。
