廣東捷邦公司本發明公開了一種單機管殼式冷凝器，包括管體，所述管體的內側面兩端均設有管板，管板左表面陣列分布的孔洞中均設有傳熱管，傳熱管的外側面均陣列分布有第一翅體和第三翅體，第一翅體和第三翅體成直角分布，本單機管殼式冷凝器，結構緊湊更加經濟，換熱效果好，運行中水溫穩定，間距優化設計，第二折流板與第一折流板使吸熱介質在管體內部的流動速度加快，能夠更大限度的進行吸熱，第一翅體、第二翅體和第三翅體大大增加了換熱面積，能夠增加傳熱管的傳熱性，使傳熱管內部的液體冷卻的更加迅速，提高了單機管殼式冷凝器的換熱效率高，提高了行業中單機管殼式冷凝器的工藝系統設計水平，具有積極的社會及經濟效益。
技術領域
本發明涉及冷凝器技術領域，具體為一種單機管殼式冷凝器。
背景技術
現有公開了申請?zhí)枮?01820632262.3的一種管殼式冷凝器。本發明的管殼式冷凝器包括：豎直布置的殼體，殼體上、下兩端分別設置有管板和封頭；設置在殼體內側壁上的第一折流板和第二折流板，第一折流板和第二折流板上貼近殼體內側壁的一側設置有分液孔；豎直設置在殼體內側壁的第一導流板、第二導流板和水平設置在貼近殼體下端側的管板上側的第三導流板，第一導流板和第二導流板通過第三導流板連接固定，由所述殼體內側壁、管板、第一導流板、第二導流板和第三導流板組成的密閉空間形成冷凝液的通道；設置在殼體下端部并與通道相通的冷凝液排液管。但現有產品換熱效率低、運行時不夠穩定、生產工藝落后，技術含量低，無法完成生產工藝設計系統化生產。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種單機管殼式冷凝器，結構緊湊更加經濟，換熱效果好，運行中水溫穩定，間距優化設計，單機管殼式冷凝器的換熱效率高，提高了行業中單機管殼式冷凝器的工藝系統設計水平，給用戶節約電能，具有積極的社會及經濟效益，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種單機管殼式冷凝器，包括管體，所述管體的內側面兩端均設有管板，管板左表面陣列分布的孔洞中均設有傳熱管，傳熱管的外側面均陣列分布有第一翅體和第三翅體，第一翅體和第三翅體成直角分布，傳熱管的內部設有第二翅體，管體的內側面陣列分布有第二折流板和第一折流板，且第二折流板與第一折流板錯開對稱分布，管體的外側面左端設有第一進液管，管體的外側面右端設有第一出液管，管體的左右兩側均設有管箱，位于左側的管箱的外側面設有第二進液管位于右側的管箱的外側面設有第二出液管，兩個管箱相對應的側表面均設有第三法蘭盤，管體的左右側表面均設有第四法蘭盤，第三法蘭盤的左表面陣列分布的放置孔中均設有固定螺柱，第四法蘭盤的左表面設有與固定螺柱相對應的固定螺孔，兩個第四法蘭盤相分離的側表面均設有密封墊環。
作為本發明的一種優選技術方案，所述第二折流板與第一折流板設置在兩個管板的中部，且第二折流板與第一折流板與傳熱管固定連接。通過第二折流板與第一折流板可以使吸熱介質在管體內部的流動速度加快，并且能夠更大限度的進行吸熱。
作為本發明的一種優選技術方案，所述第二出液管和第二進液管遠離管箱的一端均設有第二法蘭盤，第一進液管和第一出液管遠離管體的一端均設有第一法蘭盤。通過第二法蘭盤便于第二出液管和第二進液管與外部管體的連接，通過第一法蘭盤便于第一進液管和第一出液管與外部管體的連接。
作為本發明的一種優選技術方案，所述管體的側表面設有兩個左右對應設置的弧形定位板，弧形定位板的側表面均設有兩個左右對應設置的支板。通過支板可以對設備進行支撐。
作為本發明的一種優選技術方案，所述支板的下表面設有安裝板，安裝板上表面的孔洞中設有安裝螺柱。通過安裝板和安裝螺柱便于將支板安裝在地面上。
作為本發明的一種優選技術方案，所述安裝板的上表面均設有兩個左右對應設置的加強塊，且加強塊與支板固定連接。通過加強塊能夠增加支板的承重力度，增加結構強度，提高使用安全性。
作為本發明的一種優選技術方案，所述管體的側表面設有排氣管，排氣管的中部設有手動閥門，排氣管與第一進液管左右對應設置，且第一出液管與排氣管對稱設置。打開手動閥門，通過排氣管可以將管體的氣體放出，提高設備的使用安全性。
與現有技術相比，本發明的有益效果是：本單機管殼式冷凝器，結構緊湊更加經濟，換熱效果好，運行中水溫穩定，間距優化設計，第二折流板與第一折流板使吸熱介質在管體內部的流動速度加快，能夠更大限度的進行吸熱，第一翅體、第二翅體和第三翅體大大增加了換熱面積，能夠增加傳熱管的傳熱性，使傳熱管內部的液體冷卻的更加迅速，提高了單機管殼式冷凝器的換熱效率高，提高了行業中單機管殼式冷凝器的工藝系統設計水平，具有積極的社會及經濟效益。
附圖說明

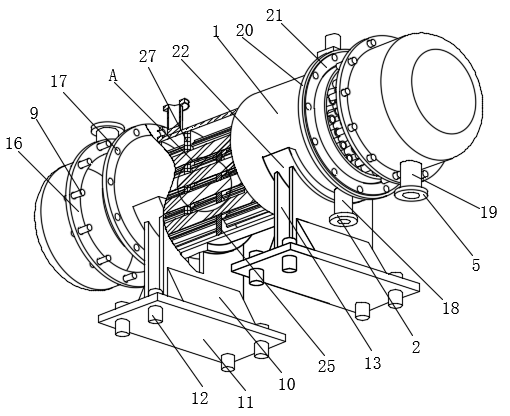

圖1為本發明結構示意圖；

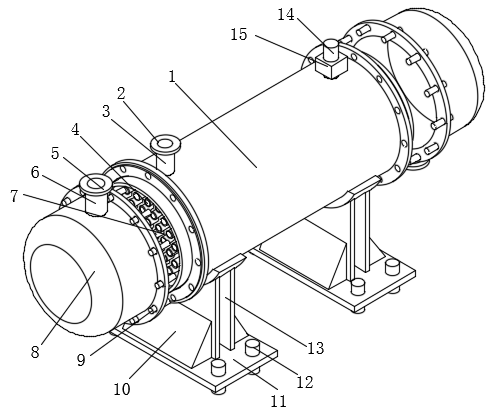

圖2為本發明局部剖面示意圖；

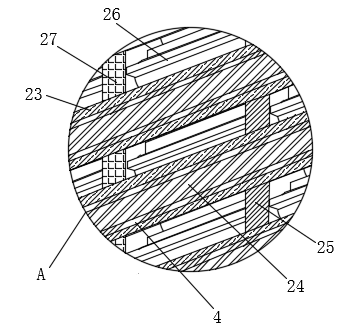

圖3為本發明A部放大示意圖。
圖中：1管體、2第一法蘭盤、3第一進液管、4傳熱管、5第二法蘭盤、6第二進液管、7管板、8管箱、9固定螺柱、10加強塊、11安裝板、12安裝螺柱、13支板、14排氣管、15手動閥門、16第三法蘭盤、17固定螺孔、18第一出液管、19第二出液管、20第四法蘭盤、21密封墊環、22弧形定位板、23第一翅體、24第二翅體、25第二折流板、26第三翅體、27第一折流板。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
請參閱圖1-3，本發明提供一種技術方案：
實施例1：一種單機管殼式冷凝器，包括管體1，管體1的側表面設有兩個左右對應設置的弧形定位板22，弧形定位板22的側表面均設有兩個左右對應設置的支板13。通過支板13可以對設備進行支撐，支板13的下表面設有安裝板11，安裝板11上表面的孔洞中設有安裝螺柱12。通過安裝板11和安裝螺柱12便于將支板13安裝在地面上，安裝板11的上表面均設有兩個左右對應設置的加強塊10，且加強塊10與支板13固定連接。通過加強塊10能夠增加支板13的承重力度，增加結構強度，提高使用安全性，管體1的內側面兩端均設有管板7，管板7左表面陣列分布的孔洞中均設有傳熱管4，傳熱管4的外側面均陣列分布有第一翅體23和第三翅體26，第一翅體23和第三翅體26成直角分布，傳熱管4的內部設有第二翅體24，通過第一翅體23、第二翅體24和第三翅體26大大增加了換熱面積，能夠增加傳熱管4的傳熱性，使傳熱管4內部的液體冷卻的更加迅速，管體1的內側面陣列分布有第二折流板25和第一折流板27，且第二折流板25與第一折流板27錯開對稱分布，第二折流板25與第一折流板27設置在兩個管板7的中部，且第二折流板25與第一折流板27與傳熱管4固定連接。通過第二折流板25與第一折流板27可以使吸熱介質在管體1內部的流動速度加快，并且能夠更大限度的進行吸熱，管體1的外側面左端設有第一進液管3，管體1的外側面右端設有第一出液管18，管體1的左右兩側均設有管箱8，位于左側的管箱8的外側面設有第二進液管6位于右側的管箱8的外側面設有第二出液管19，傳熱管4的兩端均設置在管箱8的內部，通過傳熱管4可以將兩個管箱8連通，便于液體的流動，第二出液管19和第二進液管6遠離管箱8的一端均設有第二法蘭盤5，第一進液管3和第一出液管18遠離管體1的一端均設有第一法蘭盤2。通過第二法蘭盤5便于第二出液管19和第二進液管6與外部管體的連接，通過第一法蘭盤2便于第一進液管3和第一出液管18與外部管體的連接，兩個管箱8相對應的側表面均設有第三法蘭盤16，管體1的左右側表面均設有第四法蘭盤20，第三法蘭盤16的左表面陣列分布的放置孔中均設有固定螺柱9，第四法蘭盤20的左表面設有與固定螺柱9相對應的固定螺孔17，通過固定螺柱9可以將第四法蘭盤20和第三法蘭盤16進行連接，兩個第四法蘭盤20相分離的側表面均設有密封墊環21，通過密封墊環21能夠增加安裝的密封性，管體1的側表面設有排氣管14，排氣管14的中部設有手動閥門15，排氣管14與第一進液管3左右對應設置，且第一出液管18與排氣管14對稱設置。打開手動閥門15，通過排氣管14可以將管體1的氣體放出，提高設備的使用安全性。
實施例2：一種單機管殼式冷凝器，包括管體1，管體1的內側面兩端均設有管板7，管板7左表面陣列分布的孔洞中均設有傳熱管4，傳熱管4的外側面均陣列分布有第一翅體23和第三翅體26，第一翅體23和第三翅體26成直角分布，傳熱管4的內部設有第二翅體24，通過第一翅體23、第二翅體24和第三翅體26大大增加了換熱面積，能夠增加傳熱管4的傳熱性，使傳熱管4內部的液體冷卻的更加迅速，管體1的內側面陣列分布有第二折流板25和第一折流板27，且第二折流板25與第一折流板27錯開對稱分布，管體1的外側面左端設有第一進液管3，管體1的外側面右端設有第一出液管18，管體1的左右兩側均設有管箱8，位于左側的管箱8的外側面設有第二進液管6位于右側的管箱8的外側面設有第二出液管19，傳熱管4的兩端均設置在管箱8的內部，通過傳熱管4可以將兩個管箱8連通，便于液體的流動，第二出液管19和第二進液管6遠離管箱8的一端均設有第二法蘭盤5，第一進液管3和第一出液管18遠離管體1的一端均設有第一法蘭盤2。通過第二法蘭盤5便于第二出液管19和第二進液管6與外部管體的連接，通過第一法蘭盤2便于第一進液管3和第一出液管18與外部管體的連接，兩個管箱8相對應的側表面均設有第三法蘭盤16，管體1的左右側表面均設有第四法蘭盤20，第三法蘭盤16的左表面陣列分布的放置孔中均設有固定螺柱9，第四法蘭盤20的左表面設有與固定螺柱9相對應的固定螺孔17，通過固定螺柱9可以將第四法蘭盤20和第三法蘭盤16進行連接，兩個第四法蘭盤20相分離的側表面均設有密封墊環21，通過密封墊環21能夠增加安裝的密封性，管體1的側表面設有排氣管14，排氣管14的中部設有手動閥門15，排氣管14與第一進液管3左右對應設置，且第一出液管18與排氣管14對稱設置。打開手動閥門15，通過排氣管14可以將管體1的氣體放出，提高設備的使用安全性。
實施例3：一種單機管殼式冷凝器，包括管體1，管體1的側表面設有兩個左右對應設置的弧形定位板22，弧形定位板22的側表面均設有兩個左右對應設置的支板13。通過支板13可以對設備進行支撐，支板13的下表面設有安裝板11，安裝板11上表面的孔洞中設有安裝螺柱12。通過安裝板11和安裝螺柱12便于將支板13安裝在地面上，安裝板11的上表面均設有兩個左右對應設置的加強塊10，且加強塊10與支板13固定連接。通過加強塊10能夠增加支板13的承重力度，增加結構強度，提高使用安全性，管體1的內側面兩端均設有管板7，管板7左表面陣列分布的孔洞中均設有傳熱管4，傳熱管4的外側面均陣列分布有第一翅體23和第三翅體26，第一翅體23和第三翅體26成直角分布，傳熱管4的內部設有第二翅體24，通過第一翅體23、第二翅體24和第三翅體26大大增加了換熱面積，能夠增加傳熱管4的傳熱性，使傳熱管4內部的液體冷卻的更加迅速，管體1的內側面陣列分布有第二折流板25和第一折流板27，且第二折流板25與第一折流板27錯開對稱分布，第二折流板25與第一折流板27設置在兩個管板7的中部，且第二折流板25與第一折流板27與傳熱管4固定連接。通過第二折流板25與第一折流板27可以使吸熱介質在管體1內部的流動速度加快，并且能夠更大限度的進行吸熱，管體1的外側面左端設有第一進液管3，管體1的外側面右端設有第一出液管18，管體1的左右兩側均設有管箱8，位于左側的管箱8的外側面設有第二進液管6位于右側的管箱8的外側面設有第二出液管19，傳熱管4的兩端均設置在管箱8的內部，通過傳熱管4可以將兩個管箱8連通，便于液體的流動，兩個管箱8相對應的側表面均設有第三法蘭盤16，管體1的左右側表面均設有第四法蘭盤20，第三法蘭盤16的左表面陣列分布的放置孔中均設有固定螺柱9，第四法蘭盤20的左表面設有與固定螺柱9相對應的固定螺孔17，通過固定螺柱9可以將第四法蘭盤20和第三法蘭盤16進行連接，兩個第四法蘭盤20相分離的側表面均設有密封墊環21，通過密封墊環21能夠增加安裝的密封性。
在使用時：通過固定螺柱9將第四法蘭盤20和第三法蘭盤16進行連接，此時傳熱管4的兩端均設置在管箱8的內部，通過第二法蘭盤5便于第二出液管19和第二進液管6與外部管體的連接，通過第一法蘭盤2便于第一進液管3和第一出液管18與外部管體的連接，熱的液體通過第二進液管6進入管箱8和傳熱管4的中部，并且通過第二出液管19排出，冷的液體通過第一進液管3進管體1的內部，通過第一翅體23和第三翅體26與冷的液體接觸，第二翅體24與熱的液體接觸，通過冷液體的流動，帶走傳熱管4的熱量，通過第二折流板25與第一折流板27可以使吸熱介質在管體1內部的流動速度加快，并且能夠更大限度的進行吸熱。
本發明結構緊湊更加經濟，換熱效果好，運行中水溫穩定，間距優化設計，第二折流板25與第一折流板27使吸熱介質在管體1內部的流動速度加快，能夠更大限度的進行吸熱，第一翅體23、第二翅體24和第三翅體26大大增加了換熱面積，能夠增加傳熱管4的傳熱性，使傳熱管4內部的液體冷卻的更加迅速，提高了單機管殼式冷凝器的換熱效率高，提高了行業中單機管殼式冷凝器的工藝系統設計水平，具有積極的社會及經濟效益。
