捷邦發明專利:一種高效穩定型單機管殼式蒸發器
來源：
廣東捷邦節能 日期：2019-03-21
廣東捷邦公司本發明公開了一種高效穩定型單機管殼式蒸發器，包括外殼，所述外殼側面的一端設有制冷劑進管，所述制冷劑進管的側面設有電磁閥，所述外殼側面的另一端設有制冷劑出管，所述外殼的內腔安裝有換熱管，所述換熱管的一端連接有換熱管進管，該高效穩定型單機管殼式蒸發器通過設置電磁閥便于控制制冷劑的加入，通過設置流量控制閥便于精確控制水流量，通過設置內螺紋層大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，通過設置安裝螺栓和連接板便于打開外殼進行維護和清潔，通過設置密封墊二和密封墊一提高了該蒸發器的密封性，通過設置溫度傳感器便于檢測外殼的內部溫度，實用性較強。
技術領域
本發明涉及蒸發器技術領域，具體為一種高效穩定型單機管殼式蒸發器。
背景技術
目前，管殼式蒸發器作為蒸發液態介質而研制的一款換熱器，因其換熱效率高、運行穩定、結構緊湊，被廣泛使用做中央空調換熱器，化工換熱設備中，但國內現有產品換熱效率低、運行時不夠穩定、生產工藝落后，技術含量低，無法完成生產工藝設計系統化生產。
如申請公布號CN206019418U的專利公開了一種立管殼式蒸發器，包括殼體，殼體內設有換熱室，其底部設有混合氣體入口、其頂端設有混合氣體出口、其同側側壁上設有尾氣入口和尾氣出口，換熱室內設有換熱管，低溫尾氣和高溫混合氣體在換熱室內進行熱交換，其特征在于：換熱管為若干根，若干根所述換熱管在所述換熱室內呈同心圓徑向分布，但是該蒸發器換熱效率低、運行時不夠穩定、生產工藝落后，技術含量低，無法完成生產工藝設計系統化生產。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種高效穩定型單機管殼式蒸發器，精確控制水流量，換熱管采用內螺紋管，大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，便于連接外部管道，便于打開外殼，便于檢測外殼內的溫度，實用性較強，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種高效穩定型單機管殼式蒸發器，包括外殼，所述外殼側面的一端設有制冷劑進管，所述制冷劑進管的側面設有電磁閥，所述外殼側面的另一端設有制冷劑出管，所述外殼的內腔安裝有換熱管，所述換熱管的一端連接有換熱管進管，所述換熱管進管的側面設有流量控制閥，所述換熱管的另一端連接有換熱管出管，所述外殼的一端設有溫度傳感器，所述外殼的另一端連接有連接板，溫度傳感器和外部控制器為雙向電連接，所述外部控制器的輸出端電連接電磁閥和流量控制閥的輸入端。
優選地，所述制冷劑進管的端部設有連接法蘭一，所述制冷劑出管的端部設有連接法蘭二，便于將制冷劑進管和制冷劑出管與外部管道連接。
優選地，所述換熱管為蛇形換熱管，所述換熱管的內部設有內螺紋層，大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效。
優選地，所述換熱管出管的端部連接有連接法蘭三，所述換熱管進管的端部設有連接法蘭四，便于使換熱管與外部供水管連接。
優選地，換熱管出管和換熱管進管均與外殼的連接處均設有密封墊二，換熱管出管和換熱管進管的端部均設有密封墊一，便于提高該蒸發器的密封性。
優選地，所述連接板的側面設有連接孔，所述連接孔內連接有安裝螺栓，便于將外殼打開進行維護和清理。
優選地，所述外殼內腔的端部設有卡槽一，所述連接板的內側面設有墊塊，卡槽一和墊塊滑動連接，所述墊塊的側面設有卡槽二，卡槽二和換熱管卡接，便于提高緊密性，便于對換熱管進行固定。
與現有技術相比，本發明的有益效果是：通過設置電磁閥便于控制制冷劑的加入，通過設置流量控制閥便于精確控制水流量，通過設置內螺紋層大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，通過設置安裝螺栓和連接板便于打開外殼進行維護和清潔，通過設置密封墊二和密封墊一提高了該蒸發器的密封性，通過設置連接法蘭三和連接法蘭四便于使換熱管與外部供水管連接，通過設置連接法蘭一和連接法蘭二便于使制冷劑進管和制冷劑出管與外部管道連接，通過設置溫度傳感器便于檢測外殼的內部溫度，實用性較強。
附圖說明

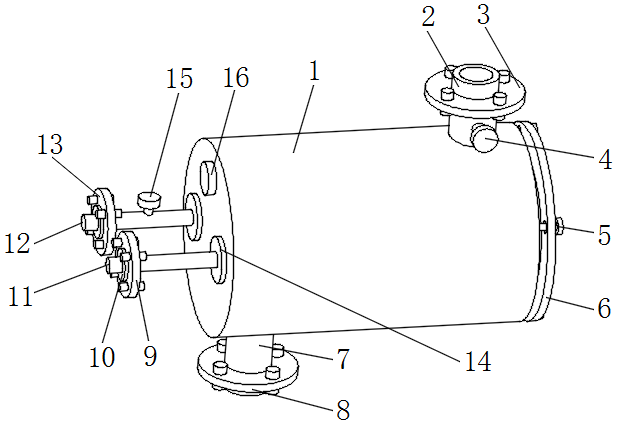

圖1為本發明結構示意圖；

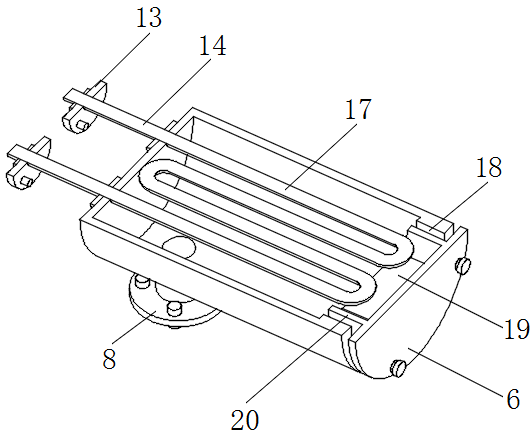

圖2為本發明剖面結構示意圖；

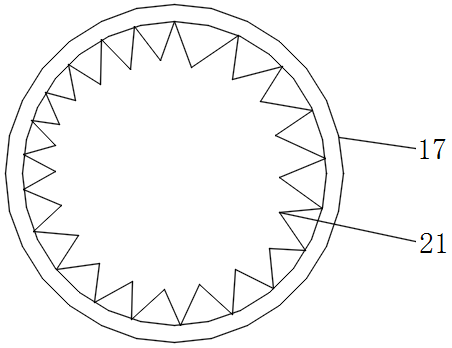

圖3為本發明換熱管結構示意圖。
圖中：1外殼、2制冷劑進管、3連接法蘭一、4電磁閥、5安裝螺栓、6連接板、7制冷劑出管、8連接法蘭二、9連接法蘭三、10密封墊一、11換熱管出管、12換熱管進管、13連接法蘭四、14密封墊二、15流量控制閥、16溫度傳感器、17換熱管、18卡槽一、19卡槽二、20墊塊、21內螺紋層。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
請參閱圖1-3，實施例一：本發明提供一種技術方案：一種高效穩定型單機管殼式蒸發器，包括外殼1，外殼1側面的一端設有制冷劑進管2，制冷劑進管2的側面設有電磁閥4，電磁閥4可以控制制冷劑的加入，外殼1側面的另一端設有制冷劑出管7，外殼1的內腔安裝有換熱管17，換熱管17的一端連接有換熱管進管12，換熱管進管12的側面設有流量控制閥15，通過流量控制閥15可以精確控制水流量，換熱管17的另一端連接有換熱管出管11，外殼1的一端設有溫度傳感器16，溫度傳感器16可以檢測外殼1的內部溫度，外殼1的另一端連接有連接板6，溫度傳感器16和外部控制器為雙向電連接，外部控制器的輸出端電連接電磁閥4和流量控制閥15的輸入端，制冷劑進管2的端部設有連接法蘭一3，制冷劑出管7的端部設有連接法蘭二8，通過連接法蘭一3和連接法蘭二8使制冷劑進管2和制冷劑出管7與外部管道連接，換熱管17為蛇形換熱管，換熱管17的內部設有內螺紋層21，通過內螺紋層21大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，換熱管出管11的端部連接有連接法蘭三9，換熱管進管12的端部設有連接法蘭四13，通過連接法蘭三9和連接法蘭四13使換熱管17與外部供水管連接，換熱管出管11和換熱管進管12均與外殼1的連接處均設有密封墊二14，通過密封墊二14和密封墊一10提高了該蒸發器的密封性，換熱管出管11和換熱管進管12的端部均設有密封墊一10，連接板6的側面設有連接孔，連接孔內連接有安裝螺栓5，通過安裝螺栓5和連接板6可以打開外殼1進行維護和清潔，外殼1內腔的端部設有卡槽一18，連接板6的內側面設有墊塊20，卡槽一18和墊塊20滑動連接，墊塊20的側面設有卡槽二19，卡槽二19和換熱管17卡接，外部控制器控制電磁閥4、溫度傳感器16和流量控制閥15的方法為現有技術中的常用方法，外部控制器的型號為三菱FR-FX1S。
實施例二：本發明提供一種技術方案：一種高效穩定型單機管殼式蒸發器，包括外殼1，外殼1側面的一端設有制冷劑進管2，制冷劑進管2的側面設有電磁閥4，電磁閥4可以控制制冷劑的加入，外殼1側面的另一端設有制冷劑出管7，外殼1的內腔安裝有換熱管17，換熱管17的一端連接有換熱管進管12，換熱管進管12的側面設有流量控制閥15，通過流量控制閥15可以精確控制水流量，換熱管17的另一端連接有換熱管出管11，外殼1的一端設有溫度傳感器16，溫度傳感器16可以檢測外殼1的內部溫度，外殼1的另一端連接有連接板6，溫度傳感器16和外部控制器為雙向電連接，外部控制器的輸出端電連接電磁閥4和流量控制閥15的輸入端，制冷劑進管2的端部設有連接法蘭一3，制冷劑出管7的端部設有連接法蘭二8，通過連接法蘭一3和連接法蘭二8使制冷劑進管2和制冷劑出管7與外部管道連接，換熱管17為蛇形換熱管，換熱管17的內部設有內螺紋層21，通過內螺紋層21大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，換熱管出管11的端部連接有連接法蘭三9，換熱管進管12的端部設有連接法蘭四13，通過連接法蘭三9和連接法蘭四13使換熱管17與外部供水管連接。
實施例三：本發明提供一種技術方案：一種高效穩定型單機管殼式蒸發器，包括外殼1，外殼1側面的一端設有制冷劑進管2，制冷劑進管2的側面設有電磁閥4，電磁閥4可以控制制冷劑的加入，外殼1側面的另一端設有制冷劑出管7，外殼1的內腔安裝有換熱管17，換熱管17的一端連接有換熱管進管12，換熱管進管12的側面設有流量控制閥15，通過流量控制閥15可以精確控制水流量，換熱管17的另一端連接有換熱管出管11，外殼1的一端設有溫度傳感器16，溫度傳感器16可以檢測外殼1的內部溫度，外殼1的另一端連接有連接板6，溫度傳感器16和外部控制器為雙向電連接，外部控制器的輸出端電連接電磁閥4和流量控制閥15的輸入端，，換熱管出管11和換熱管進管12均與外殼1的連接處均設有密封墊二14，通過密封墊二14和密封墊一10提高了該蒸發器的密封性，換熱管出管11和換熱管進管12的端部均設有密封墊一10，連接板6的側面設有連接孔，連接孔內連接有安裝螺栓5，通過安裝螺栓5和連接板6可以打開外殼1進行維護和清潔，外殼1內腔的端部設有卡槽一18，連接板6的內側面設有墊塊20，卡槽一18和墊塊20滑動連接，墊塊20的側面設有卡槽二19，卡槽二19和換熱管17卡接，外部控制器控制電磁閥4、溫度傳感器16和流量控制閥15的方法為現有技術中的常用方法，外部控制器的型號為三菱FR-FX1S。
在使用時：通過連接法蘭三9和連接法蘭四13使換熱管17與外部供水管連接，通過流量控制閥15可以精確控制水流量，通過內螺紋層21大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，通過連接法蘭一3和連接法蘭二8使制冷劑進管2和制冷劑出管7與外部管道連接，電磁閥4可以控制制冷劑的加入，通過安裝螺栓5和連接板6可以打開外殼1進行維護和清潔，通過密封墊二14和密封墊一10提高了該蒸發器的密封性，溫度傳感器16可以檢測外殼1的內部溫度。
本發明通過設置電磁閥4便于控制制冷劑的加入，通過設置流量控制閥15便于精確控制水流量，通過設置內螺紋層21大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，通過設置安裝螺栓5和連接板6便于打開外殼1進行維護和清潔，通過設置密封墊二14和密封墊一10提高了該蒸發器的密封性，通過設置連接法蘭三9和連接法蘭四13便于使換熱管17與外部供水管連接，通過設置連接法蘭一3和連接法蘭二8便于使制冷劑進管2和制冷劑出管7與外部管道連接，通過設置溫度傳感器16便于檢測外殼1的內部溫度，實用性較強。
盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
技術領域
本發明涉及蒸發器技術領域，具體為一種高效穩定型單機管殼式蒸發器。
背景技術
目前，管殼式蒸發器作為蒸發液態介質而研制的一款換熱器，因其換熱效率高、運行穩定、結構緊湊，被廣泛使用做中央空調換熱器，化工換熱設備中，但國內現有產品換熱效率低、運行時不夠穩定、生產工藝落后，技術含量低，無法完成生產工藝設計系統化生產。
如申請公布號CN206019418U的專利公開了一種立管殼式蒸發器，包括殼體，殼體內設有換熱室，其底部設有混合氣體入口、其頂端設有混合氣體出口、其同側側壁上設有尾氣入口和尾氣出口，換熱室內設有換熱管，低溫尾氣和高溫混合氣體在換熱室內進行熱交換，其特征在于：換熱管為若干根，若干根所述換熱管在所述換熱室內呈同心圓徑向分布，但是該蒸發器換熱效率低、運行時不夠穩定、生產工藝落后，技術含量低，無法完成生產工藝設計系統化生產。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種高效穩定型單機管殼式蒸發器，精確控制水流量，換熱管采用內螺紋管，大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，便于連接外部管道，便于打開外殼，便于檢測外殼內的溫度，實用性較強，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種高效穩定型單機管殼式蒸發器，包括外殼，所述外殼側面的一端設有制冷劑進管，所述制冷劑進管的側面設有電磁閥，所述外殼側面的另一端設有制冷劑出管，所述外殼的內腔安裝有換熱管，所述換熱管的一端連接有換熱管進管，所述換熱管進管的側面設有流量控制閥，所述換熱管的另一端連接有換熱管出管，所述外殼的一端設有溫度傳感器，所述外殼的另一端連接有連接板，溫度傳感器和外部控制器為雙向電連接，所述外部控制器的輸出端電連接電磁閥和流量控制閥的輸入端。
優選地，所述制冷劑進管的端部設有連接法蘭一，所述制冷劑出管的端部設有連接法蘭二，便于將制冷劑進管和制冷劑出管與外部管道連接。
優選地，所述換熱管為蛇形換熱管，所述換熱管的內部設有內螺紋層，大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效。
優選地，所述換熱管出管的端部連接有連接法蘭三，所述換熱管進管的端部設有連接法蘭四，便于使換熱管與外部供水管連接。
優選地，換熱管出管和換熱管進管均與外殼的連接處均設有密封墊二，換熱管出管和換熱管進管的端部均設有密封墊一，便于提高該蒸發器的密封性。
優選地，所述連接板的側面設有連接孔，所述連接孔內連接有安裝螺栓，便于將外殼打開進行維護和清理。
優選地，所述外殼內腔的端部設有卡槽一，所述連接板的內側面設有墊塊，卡槽一和墊塊滑動連接，所述墊塊的側面設有卡槽二，卡槽二和換熱管卡接，便于提高緊密性，便于對換熱管進行固定。
與現有技術相比，本發明的有益效果是：通過設置電磁閥便于控制制冷劑的加入，通過設置流量控制閥便于精確控制水流量，通過設置內螺紋層大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，通過設置安裝螺栓和連接板便于打開外殼進行維護和清潔，通過設置密封墊二和密封墊一提高了該蒸發器的密封性，通過設置連接法蘭三和連接法蘭四便于使換熱管與外部供水管連接，通過設置連接法蘭一和連接法蘭二便于使制冷劑進管和制冷劑出管與外部管道連接，通過設置溫度傳感器便于檢測外殼的內部溫度，實用性較強。
附圖說明
圖1為本發明結構示意圖；
圖2為本發明剖面結構示意圖；
圖3為本發明換熱管結構示意圖。
圖中：1外殼、2制冷劑進管、3連接法蘭一、4電磁閥、5安裝螺栓、6連接板、7制冷劑出管、8連接法蘭二、9連接法蘭三、10密封墊一、11換熱管出管、12換熱管進管、13連接法蘭四、14密封墊二、15流量控制閥、16溫度傳感器、17換熱管、18卡槽一、19卡槽二、20墊塊、21內螺紋層。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
請參閱圖1-3，實施例一：本發明提供一種技術方案：一種高效穩定型單機管殼式蒸發器，包括外殼1，外殼1側面的一端設有制冷劑進管2，制冷劑進管2的側面設有電磁閥4，電磁閥4可以控制制冷劑的加入，外殼1側面的另一端設有制冷劑出管7，外殼1的內腔安裝有換熱管17，換熱管17的一端連接有換熱管進管12，換熱管進管12的側面設有流量控制閥15，通過流量控制閥15可以精確控制水流量，換熱管17的另一端連接有換熱管出管11，外殼1的一端設有溫度傳感器16，溫度傳感器16可以檢測外殼1的內部溫度，外殼1的另一端連接有連接板6，溫度傳感器16和外部控制器為雙向電連接，外部控制器的輸出端電連接電磁閥4和流量控制閥15的輸入端，制冷劑進管2的端部設有連接法蘭一3，制冷劑出管7的端部設有連接法蘭二8，通過連接法蘭一3和連接法蘭二8使制冷劑進管2和制冷劑出管7與外部管道連接，換熱管17為蛇形換熱管，換熱管17的內部設有內螺紋層21，通過內螺紋層21大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，換熱管出管11的端部連接有連接法蘭三9，換熱管進管12的端部設有連接法蘭四13，通過連接法蘭三9和連接法蘭四13使換熱管17與外部供水管連接，換熱管出管11和換熱管進管12均與外殼1的連接處均設有密封墊二14，通過密封墊二14和密封墊一10提高了該蒸發器的密封性，換熱管出管11和換熱管進管12的端部均設有密封墊一10，連接板6的側面設有連接孔，連接孔內連接有安裝螺栓5，通過安裝螺栓5和連接板6可以打開外殼1進行維護和清潔，外殼1內腔的端部設有卡槽一18，連接板6的內側面設有墊塊20，卡槽一18和墊塊20滑動連接，墊塊20的側面設有卡槽二19，卡槽二19和換熱管17卡接，外部控制器控制電磁閥4、溫度傳感器16和流量控制閥15的方法為現有技術中的常用方法，外部控制器的型號為三菱FR-FX1S。
實施例二：本發明提供一種技術方案：一種高效穩定型單機管殼式蒸發器，包括外殼1，外殼1側面的一端設有制冷劑進管2，制冷劑進管2的側面設有電磁閥4，電磁閥4可以控制制冷劑的加入，外殼1側面的另一端設有制冷劑出管7，外殼1的內腔安裝有換熱管17，換熱管17的一端連接有換熱管進管12，換熱管進管12的側面設有流量控制閥15，通過流量控制閥15可以精確控制水流量，換熱管17的另一端連接有換熱管出管11，外殼1的一端設有溫度傳感器16，溫度傳感器16可以檢測外殼1的內部溫度，外殼1的另一端連接有連接板6，溫度傳感器16和外部控制器為雙向電連接，外部控制器的輸出端電連接電磁閥4和流量控制閥15的輸入端，制冷劑進管2的端部設有連接法蘭一3，制冷劑出管7的端部設有連接法蘭二8，通過連接法蘭一3和連接法蘭二8使制冷劑進管2和制冷劑出管7與外部管道連接，換熱管17為蛇形換熱管，換熱管17的內部設有內螺紋層21，通過內螺紋層21大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，換熱管出管11的端部連接有連接法蘭三9，換熱管進管12的端部設有連接法蘭四13，通過連接法蘭三9和連接法蘭四13使換熱管17與外部供水管連接。
實施例三：本發明提供一種技術方案：一種高效穩定型單機管殼式蒸發器，包括外殼1，外殼1側面的一端設有制冷劑進管2，制冷劑進管2的側面設有電磁閥4，電磁閥4可以控制制冷劑的加入，外殼1側面的另一端設有制冷劑出管7，外殼1的內腔安裝有換熱管17，換熱管17的一端連接有換熱管進管12，換熱管進管12的側面設有流量控制閥15，通過流量控制閥15可以精確控制水流量，換熱管17的另一端連接有換熱管出管11，外殼1的一端設有溫度傳感器16，溫度傳感器16可以檢測外殼1的內部溫度，外殼1的另一端連接有連接板6，溫度傳感器16和外部控制器為雙向電連接，外部控制器的輸出端電連接電磁閥4和流量控制閥15的輸入端，，換熱管出管11和換熱管進管12均與外殼1的連接處均設有密封墊二14，通過密封墊二14和密封墊一10提高了該蒸發器的密封性，換熱管出管11和換熱管進管12的端部均設有密封墊一10，連接板6的側面設有連接孔，連接孔內連接有安裝螺栓5，通過安裝螺栓5和連接板6可以打開外殼1進行維護和清潔，外殼1內腔的端部設有卡槽一18，連接板6的內側面設有墊塊20，卡槽一18和墊塊20滑動連接，墊塊20的側面設有卡槽二19，卡槽二19和換熱管17卡接，外部控制器控制電磁閥4、溫度傳感器16和流量控制閥15的方法為現有技術中的常用方法，外部控制器的型號為三菱FR-FX1S。
在使用時：通過連接法蘭三9和連接法蘭四13使換熱管17與外部供水管連接，通過流量控制閥15可以精確控制水流量，通過內螺紋層21大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，通過連接法蘭一3和連接法蘭二8使制冷劑進管2和制冷劑出管7與外部管道連接，電磁閥4可以控制制冷劑的加入，通過安裝螺栓5和連接板6可以打開外殼1進行維護和清潔，通過密封墊二14和密封墊一10提高了該蒸發器的密封性，溫度傳感器16可以檢測外殼1的內部溫度。
本發明通過設置電磁閥4便于控制制冷劑的加入，通過設置流量控制閥15便于精確控制水流量，通過設置內螺紋層21大大增加了換熱面積，從而使得蒸發器的換熱效果更加的穩定和高效，通過設置安裝螺栓5和連接板6便于打開外殼1進行維護和清潔，通過設置密封墊二14和密封墊一10提高了該蒸發器的密封性，通過設置連接法蘭三9和連接法蘭四13便于使換熱管17與外部供水管連接，通過設置連接法蘭一3和連接法蘭二8便于使制冷劑進管2和制冷劑出管7與外部管道連接，通過設置溫度傳感器16便于檢測外殼1的內部溫度，實用性較強。
盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
