一、儲液器
作用：調節和穩定制冷劑的循環量并儲存液態制冷劑。
結構：鋼板卷板焊接而成。
種類：按用途和承受工作壓力不同可分為：高壓儲液器和低壓儲液器 。

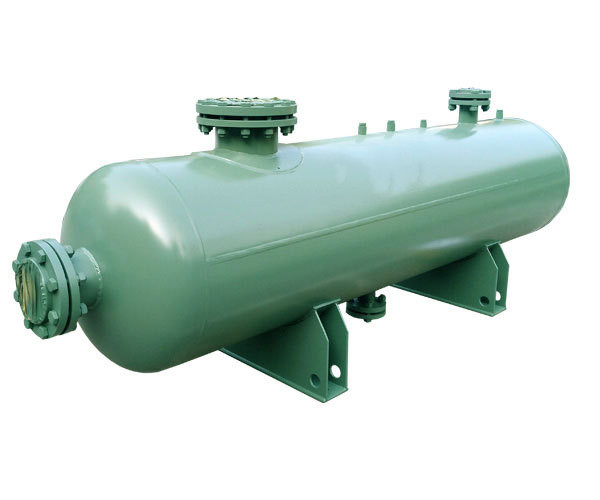

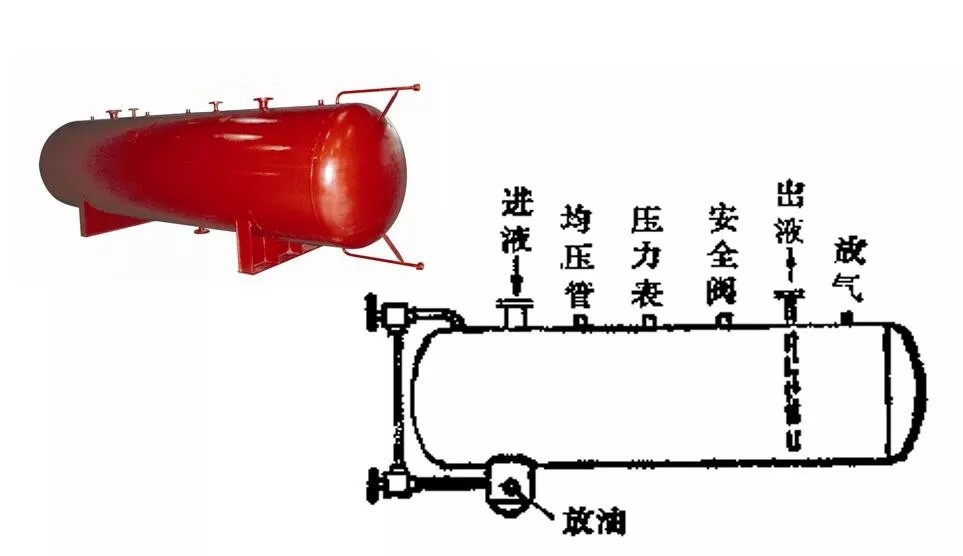

1、高壓儲液器
放置在冷凝器下面，儲存由冷凝器所導出的高壓氨液，并保證供應和調節氨液循環量。
高壓儲液器的容量一般應能容納系統中的全部充液量，為了防止溫度變化時因熱膨脹造成危險，儲液器的儲存量不應超過本身容積的80％。

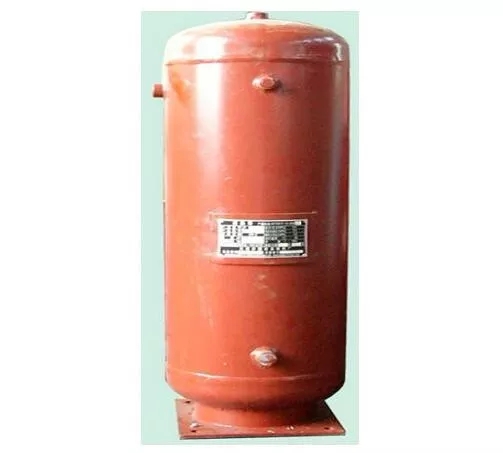

2、低壓儲液器
收集壓縮機總回汽管路上氨液分離器所分離出來的低壓氨液。裝在壓縮機總回汽管上的氨液分離器下部。僅在大型氨制冷裝置中使用。按其作用不同分為兩種：
排液筒:當檢修有關設備或者冷庫及低溫室的冷卻盤管或冷風機融霜時，用來儲存從中排出的制冷劑液體。
循環儲液筒：循環式蒸發器采用氨泵供液時，用于儲存循環的低壓制冷劑液體，故又稱循環儲液筒。
二、氣液分離器
作用：
① 分離低壓蒸汽中的液滴，防止制冷壓縮機濕沖程；
② 防止制冷劑蒸汽進入蒸發器中，提高蒸發器的傳熱效果。
位置：設置在蒸發器與壓縮機回汽管之間。
構造： 小型氟里昂制冷系統所采用的氣液分離器有管道型和筒體型兩種;大中型氨系統中氣液分離器有立式和臥式兩種。
三、過濾器和干燥器
1、過濾器
作用：過濾器用于清除制冷劑中的機械雜質，如金屬屑、焊渣、氧化皮等。
它分氣體過濾器和液體過濾器兩種。氣體過濾器裝在壓縮機的吸氣管路上或壓縮機的吸氣腔，以防止機械雜質進入壓縮機氣缸；液體過濾器一般裝在調節閥或自動控制閥前的液體管路上，以防止污物堵塞或損壞閥件。
過濾器的原理很簡單，就是用金屬絲網阻擋污物。
氨：網孔為0.4 mm的鋼絲網，2～3層；
氟利昂：網孔0.1～0.2 mm的銅絲網。（汽：0.2mm，液：0.1 mm）。
流速：氣態制冷劑通過濾網的速度為1～1.5 m/s，液態0.1 m/s。
2、干燥器
氟里昂系統中有水的危害：
①當系統在0℃ 以下運行時，會在膨脹閥處結冰，堵塞管道，即發生“冰塞”。
②系統中制冷劑含水量過多，會引起制冷劑分解，金屬腐蝕，并產生污垢和使?jié)櫥腿榛取?br />
氟里昂制冷系統須加設干燥器；氨制冷系統不需要。
一般用硅膠作為干燥劑（R134a用沸石除外）近年來也有使用分子篩作干燥劑的。
在實際的氟里昂系統中常常將過濾和干燥功能結合在一起，稱為干燥過濾器。
干燥器使用一段時間后，干燥劑含水量增加，吸附水分的能力降低，需將干燥器取下，將干燥劑加熱再生后繼續使用。
四、油分離器
1、為何加設油分離器：
①壓縮機的排氣中都帶有潤滑油。潤滑油隨高壓排氣一起進入排氣管，并有可能進入冷凝器和蒸發器內。
②對于氨制冷系統，潤滑油會在換熱器傳熱表面上形成嚴重的油污，降低了傳熱系數，并使制冷劑的蒸發溫度有所提高。
③對于氟里昂系統，由于潤滑油在氟里昂中的溶解度大，雖然一般不會在傳熱表面上形成油污，但是對其蒸發溫度影響較大。
2、分類：慣性式、洗滌式、離心式、過濾式。
①慣性式油分離器依靠流速突然降低并改變氣流運動方向?qū)⒏邏簹鈶B(tài)制冷劑攜帶的潤滑油分離，并聚積在油分離器的底部，通過浮球閥或手動閥排回制冷壓縮機。
②洗滌式油分離器將高壓過熱氨氣通入氨液中洗滌冷卻，使氨氣中的霧狀潤滑油凝聚分離。
③離心式油分離器借助離心力將滴狀潤滑油甩到殼體壁面聚積下沉分離。
④過濾式油分離器靠過濾網處流向改變、降速和過濾網的過濾作用將油滴分離出來。
五、集油器
又稱為放油器，是由鋼板制成的筒狀容器，其上設有進油管、放油管、出氣管、壓力表接管以及液位計等。
它只適用于氨制冷系統中，用于收集和存放從油分離器、冷凝器、儲液器以及蒸發器等設備中分離出來的潤滑油，再按照一定的操作程序，由集油器排出制冷系統。
六、安全裝置
制冷系統中常用的安全設備有安全閥、熔塞和緊急泄氨器等。
1、安全閥
當壓力超過規定數值時，閥門自動開啟。
安全閥可裝在壓縮機上，連通吸氣管和排氣管。當壓縮機排氣壓力超過允許值時，閥門開啟，使高低壓兩側串通，保證壓縮機的安全。
安全閥也常裝在冷凝器、儲液器和蒸發器等容器上，其目的是防止環境溫度過高時，容器內的壓力超標而發生爆炸。
2、熔塞
作用：當溫度升高到一定值時，熔塞中的低熔點合金即熔化，容器中的制冷劑排入大氣，從而達到保護設備及人身安全的目的。
應用：用于小容量的制冷系統或不滿1m3的壓力容器，可采用熔塞代替安全閥。
3、緊急泄氨器
氨液從正頂部進入，給水從殼體上部側面進入。當出現意外緊急情況時，可將給水管的進水閥與氨液泄出閥開啟，使大量水與氨液混合，形成稀氨水排入下水道，以防引起嚴重事故。
