全方位帶你了解冷凝器、蒸發器的結構

冷凝器按冷卻方式分類:空氣冷卻式冷凝器、水冷式冷凝器（殼管式冷凝器、套管式冷凝器、殼-盤管式冷凝器、螺旋板式冷凝器、沉浸式冷凝器）、蒸發式和噴淋式冷凝器。

水冷式冷凝器

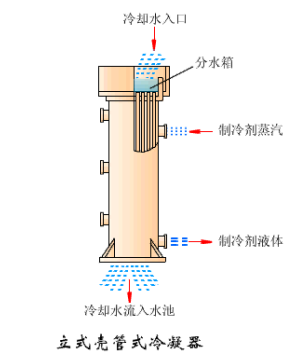

1.殼管式水冷冷凝器

特點：傳熱系數高，占地面積小，清洗方便；耗水量 大，體型笨重。

適用于：大、中型氨制冷系統中。

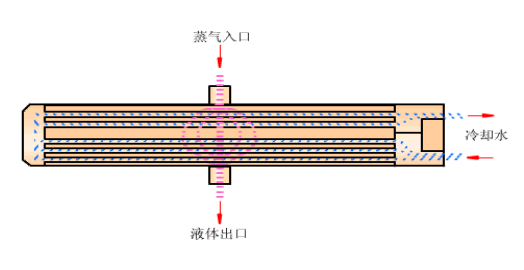

臥式殼管式冷凝器：

適用于：氨或者氟利昂制冷系統



2.套管式冷凝器

特點：傳熱系數高，機組占地面積小，結構簡單；金屬耗量大，清洗困難，水阻力大。

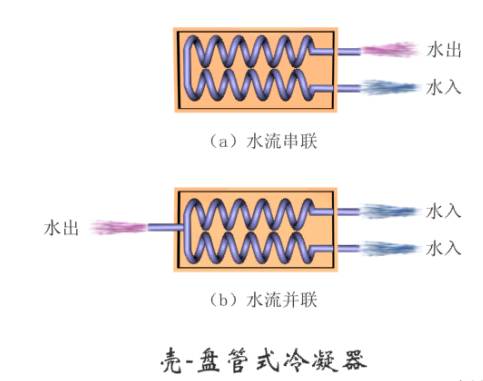

3.殼——盤管式冷凝器

特點：結構簡單、無法機械清洗、對水質要求嚴，需定期化學清洗。

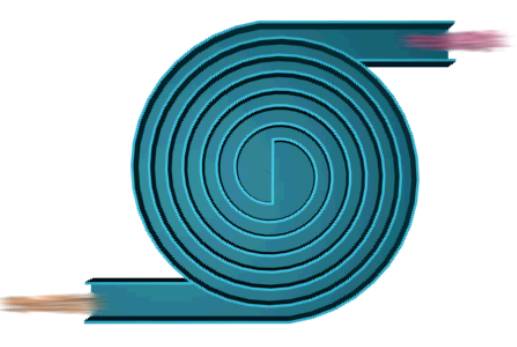

4.螺旋板式冷凝器

特點：體積小、重量輕、傳熱系數高、但不適于高壓，內部不易清洗和檢修，對水質要求嚴。

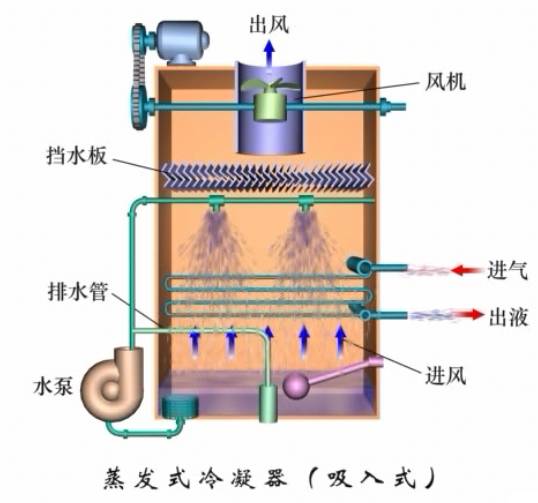

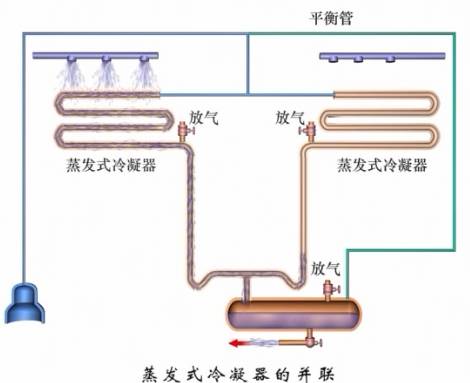

蒸發式冷凝器




特點：省水，造價低，結構簡單，水垢易清除，體積小

蒸發器


作用：制冷劑液體在蒸發器中汽化吸收被冷卻介質的熱量，達到制冷的目的。

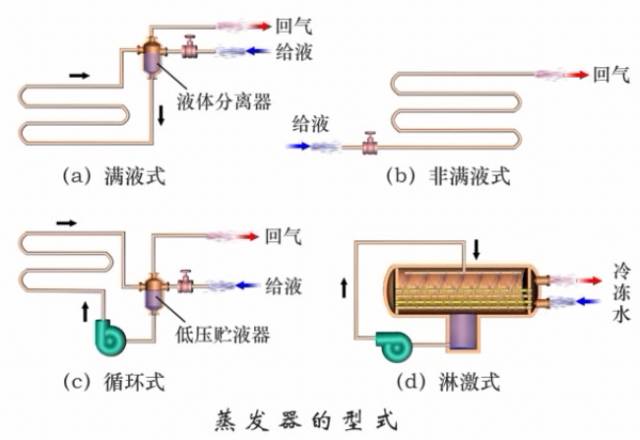

按蒸發器的充滿程度和蒸發情況，分為四種：

干式（非滿液式)蒸發器、再循環式蒸發器、滿液式蒸發器、噴淋式蒸發器。
干式蒸發器：制冷劑液體在管內一次完全汽化的蒸發器。常用于冷庫或蓄冷空調中。

干式蒸發器的特點

（1）優點：充液量少、不需儲液器或需小的儲液器、便于把蒸發器中的潤滑油排回壓縮機、冷量損失小、可減少凍結的危險。

（2）缺點：傳熱系數低。


按其冷卻對象的不同，可分為：冷卻液體型（ U型管式、直管式、板式蒸發器）、冷卻空氣型（光滑管式、肋片管式）。

（1）U型管干式蒸發器

優點：管組可事先裝配，可抽出清洗管外污垢，可消除熱應力，制冷劑分配均勻，傳熱效果好。

缺點：制造管組時需采用不同的模具，不能使用縱向內肋管，管子損壞時不易更換。

（2）直管干式蒸發器

組成：殼體、管程、折流板、端蓋、管板等；

為了提高傳熱系數，內管可采用光滑管或有縱向內肋片管，一般不用外肋管。

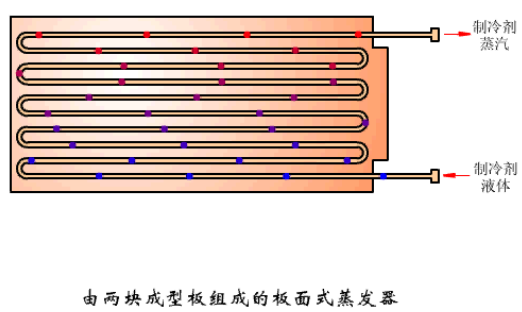

（3）板式蒸發器

優點：阻力小，結構緊湊、金屬消耗量低、傳熱面積可調等。

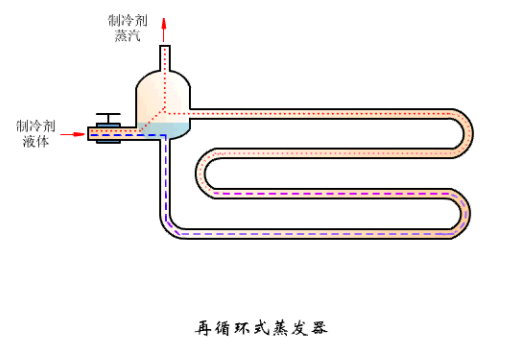

再循環式蒸發器
制冷劑液體需經幾次循環才能完全汽化的蒸發器。

具有較高的換熱系數、但體積大，需要的制冷劑量多，運行費用高。

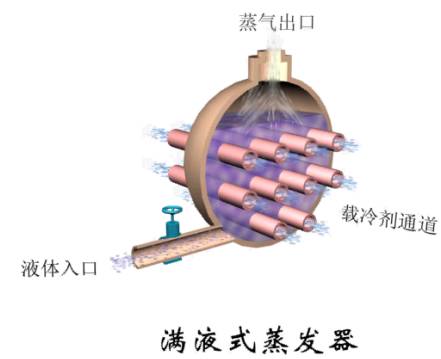

滿液式蒸發器

結構緊湊、傳熱效果好、易于安裝、使用方便；但制冷劑的充注量大，底部的蒸發溫度稍高減少了傳熱溫差，對于氟利昂蒸發器，潤滑油較難排出，制冷劑易發生凍結。
