熱泵的機理及分類
來源：
廣東捷邦節能 日期：2019-06-08
熱泵的作用是從周圍環境中吸取熱量，并把它傳遞給被加熱的對象。
與制冷機相比：
相同點：都是按熱機逆循環工作
不同點：工作溫度范圍不同
根據熱力學第二定律，當以高位能作補償條件時，熱量是可以從低溫物體轉移到高溫物體的。因而熱泵循環中，為了向被加熱的對象供熱，就必須消耗功。
按工作原理，可以分為：
（1）蒸汽壓縮式
通常在由壓縮機、冷凝器、節流裝置及蒸發器等部件組成的系統中進行循環，并通過工質的狀態變化及相變實現低品位熱能“泵”送至高品位的溫度區。
（2）氣體壓縮式
與蒸汽壓縮式熱泵的區別在于這類熱泵中工質始終以氣態進行循環而不發生相變。
（3）蒸汽噴射式
以蒸汽噴射泵代替機械壓縮機，其余工作原理同蒸汽壓縮式。
吸收式 消耗較高品位的熱能來實現將低品位的熱能向高品位傳送的目的。
熱電式 利用破爾帖（Peltier）效應，即當直流電通過由兩種不同導體組成的回路時，會在回路的兩個連結端產生溫差的現象。
化學熱泵 利用化學反應吸收、吸附、濃度差等現象或化學反應等原理制成的熱泵。目前尚處研究階段。
按熱源可分為：
按熱源與供熱介質的組合方式可分為：
空氣-空氣熱泵
在該類熱泵中，熱源（制冷運行時為冷卻介質）和用作供熱（冷）的介質均為空氣。可通過電機驅動和手動操作的換向閥來進行內部切換，以使被調空間獲得熱量或冷量。
在該系統中，一個換熱盤管作為蒸發器而另一個作為冷凝器。在制熱循環時，被調的空氣流過冷凝器而室外空氣流過蒸發器。工質換向后則成了制冷循環，被調空氣流過蒸發器而室外空氣流過冷凝器。
空氣-水熱泵
熱泵型冷水機組的常見型式。制熱與制冷循環的切換通過換向閥改變熱泵工質的流向來實現。
水-空氣熱泵
熱源為水（制冷運行時為冷源），用作供熱（冷）的介質為空氣。

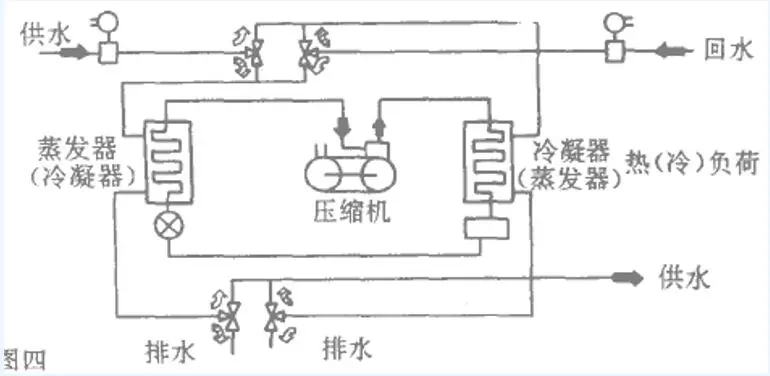

水-水熱泵
利用切換工質回路來實現制熱或制冷運行。為了避免污染封閉冷水系統，需要間接地通過一個換熱器來供水，或利用封閉回路的冷凝器水系統。

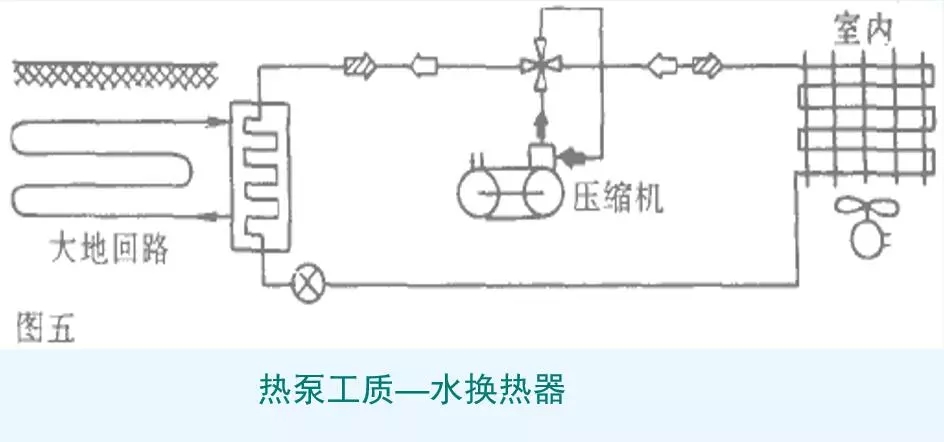

大地耦合式
利用土壤作為熱源和冷卻物。
熱泵工質在埋于地下的盤管中直接膨脹的形式

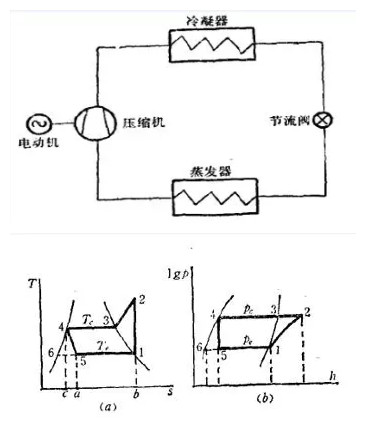

壓縮式熱泵理論循環
蒸汽壓縮式熱泵的理論循環是在具有溫差傳熱的兩相區的逆卡諾循環基礎上改造而成。
布雷頓循環
1844年美國高里(J.Gorrie)制造了利用空氣作工質的氣體壓縮式制冷機。最早的空氣制冷機是封閉的布雷頓循環。
布雷頓熱泵理論循環應具有如下條件：
氣體在壓縮機與膨脹機中的壓縮和膨脹過程都是等熵過程；
氣體與被冷卻物和加熱物體之間必須在無溫差情況下相互傳熱；
不計氣體在高壓熱交換器與低壓熱交換器中流動阻力損失。
斯特林循環
1816年斯特林提出“外燃機”的專利，最初用于熱機。
斯特林循環由兩個等溫和兩個等容過程組成。理想的斯特林能夠與同溫范圍內的逆卡諾循環具有同樣的制熱性能系數。
斯特林理論循環實現有一定的難度，主要在于：
活塞的運動應是間歇的，這是難以實現的；
回?zé)崞鲬?yīng)是無阻力的，其換熱效率應是100%;
與外部熱源的熱交換認為是無溫差的理想過程。
吸收式熱泵理論循環
與蒸汽壓縮式熱泵不同的是，壓縮式熱泵靠消耗機械功，而吸收式以消耗熱能來完成
有溶液熱交換器的吸收式熱泵圖示
蒸汽噴射式熱泵理論循環
蒸氣噴射式熱泵同吸收式熱泵一樣，是靠消耗熱能來提取低位熱源中的熱量進行供熱的設備。它具有結構簡單，價格低廉，操作方便，經久耐用等優點，但是熱效率低。
熱電式熱泵

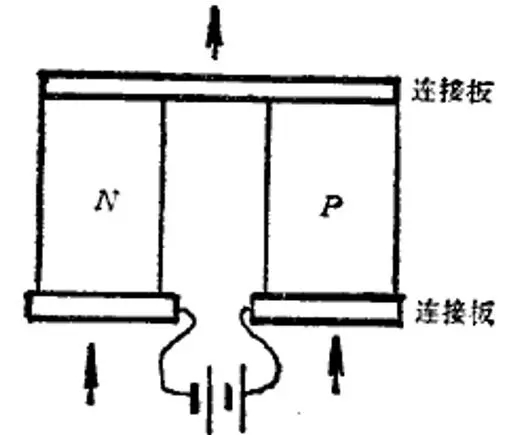

溫差電熱泵（又稱熱電熱泵、珀爾帖熱泵）是建立在珀爾帖效應的原理上的。當一塊N型半導體（電子型）和一塊型導體（空穴型）聯結成電偶，在這個電路中接上一個直流電源，并流過電流時，就發生能量的轉移，在一個接頭上放出熱量，而在另一個接頭上吸收熱量。這種現象叫做珀爾帖效應。
化學熱泵

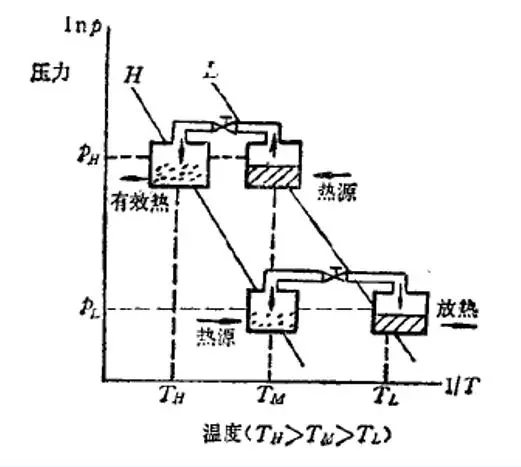

所謂化學熱泵，廣義來說是指利用化學現象的熱泵。狹義來說則是指利用熱化學反應的熱泵。實際的化學熱泵一般有三種型式。
與制冷機相比：
相同點：都是按熱機逆循環工作
不同點：工作溫度范圍不同
根據熱力學第二定律，當以高位能作補償條件時，熱量是可以從低溫物體轉移到高溫物體的。因而熱泵循環中，為了向被加熱的對象供熱，就必須消耗功。
按工作原理，可以分為：
（1）蒸汽壓縮式
通常在由壓縮機、冷凝器、節流裝置及蒸發器等部件組成的系統中進行循環，并通過工質的狀態變化及相變實現低品位熱能“泵”送至高品位的溫度區。
（2）氣體壓縮式
與蒸汽壓縮式熱泵的區別在于這類熱泵中工質始終以氣態進行循環而不發生相變。
（3）蒸汽噴射式
以蒸汽噴射泵代替機械壓縮機，其余工作原理同蒸汽壓縮式。
吸收式 消耗較高品位的熱能來實現將低品位的熱能向高品位傳送的目的。
熱電式 利用破爾帖（Peltier）效應，即當直流電通過由兩種不同導體組成的回路時，會在回路的兩個連結端產生溫差的現象。
化學熱泵 利用化學反應吸收、吸附、濃度差等現象或化學反應等原理制成的熱泵。目前尚處研究階段。
按熱源可分為：
- 空氣
- 地表水、地下水、城市自來水
- 土壤
- 太陽能
- 廢熱（水、氣）
按熱源與供熱介質的組合方式可分為：
- 空氣—空氣熱泵
- 空氣—水熱泵
- 水—水熱泵
- 水—空氣熱泵
- 土壤—空氣熱泵
- 土壤—水熱泵
- 往復活塞式
- 渦旋式
- 滾動轉子式
- 螺桿式
- 離心式
空氣-空氣熱泵
在該類熱泵中，熱源（制冷運行時為冷卻介質）和用作供熱（冷）的介質均為空氣。可通過電機驅動和手動操作的換向閥來進行內部切換，以使被調空間獲得熱量或冷量。
在該系統中，一個換熱盤管作為蒸發器而另一個作為冷凝器。在制熱循環時，被調的空氣流過冷凝器而室外空氣流過蒸發器。工質換向后則成了制冷循環，被調空氣流過蒸發器而室外空氣流過冷凝器。
空氣-水熱泵
熱泵型冷水機組的常見型式。制熱與制冷循環的切換通過換向閥改變熱泵工質的流向來實現。
水-空氣熱泵
熱源為水（制冷運行時為冷源），用作供熱（冷）的介質為空氣。
水-水熱泵
利用切換工質回路來實現制熱或制冷運行。為了避免污染封閉冷水系統，需要間接地通過一個換熱器來供水，或利用封閉回路的冷凝器水系統。
大地耦合式
利用土壤作為熱源和冷卻物。
熱泵工質在埋于地下的盤管中直接膨脹的形式
壓縮式熱泵理論循環
蒸汽壓縮式熱泵的理論循環是在具有溫差傳熱的兩相區的逆卡諾循環基礎上改造而成。
布雷頓循環
1844年美國高里(J.Gorrie)制造了利用空氣作工質的氣體壓縮式制冷機。最早的空氣制冷機是封閉的布雷頓循環。
布雷頓熱泵理論循環應具有如下條件：
氣體在壓縮機與膨脹機中的壓縮和膨脹過程都是等熵過程；
氣體與被冷卻物和加熱物體之間必須在無溫差情況下相互傳熱；
不計氣體在高壓熱交換器與低壓熱交換器中流動阻力損失。
斯特林循環
1816年斯特林提出“外燃機”的專利，最初用于熱機。
斯特林循環由兩個等溫和兩個等容過程組成。理想的斯特林能夠與同溫范圍內的逆卡諾循環具有同樣的制熱性能系數。
斯特林理論循環實現有一定的難度，主要在于：
活塞的運動應是間歇的，這是難以實現的；
回?zé)崞鲬?yīng)是無阻力的，其換熱效率應是100%;
與外部熱源的熱交換認為是無溫差的理想過程。
吸收式熱泵理論循環
與蒸汽壓縮式熱泵不同的是，壓縮式熱泵靠消耗機械功，而吸收式以消耗熱能來完成
有溶液熱交換器的吸收式熱泵圖示
蒸汽噴射式熱泵理論循環
蒸氣噴射式熱泵同吸收式熱泵一樣，是靠消耗熱能來提取低位熱源中的熱量進行供熱的設備。它具有結構簡單，價格低廉，操作方便，經久耐用等優點，但是熱效率低。
熱電式熱泵
溫差電熱泵（又稱熱電熱泵、珀爾帖熱泵）是建立在珀爾帖效應的原理上的。當一塊N型半導體（電子型）和一塊型導體（空穴型）聯結成電偶，在這個電路中接上一個直流電源，并流過電流時，就發生能量的轉移，在一個接頭上放出熱量，而在另一個接頭上吸收熱量。這種現象叫做珀爾帖效應。
化學熱泵
所謂化學熱泵，廣義來說是指利用化學現象的熱泵。狹義來說則是指利用熱化學反應的熱泵。實際的化學熱泵一般有三種型式。
- 蓄熱型
- 增熱型
- 升溫型
