工業用冷凝器的分類及對流換熱計算
1．空氣冷卻式冷凝器

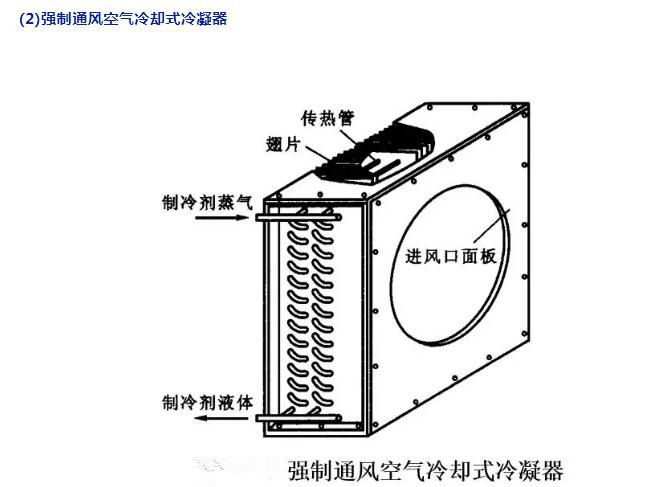

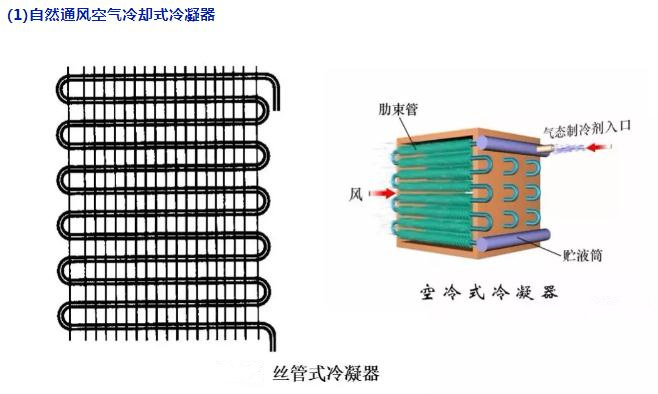

空氣冷卻式冷凝器迄今僅用于氟利昂制冷機，多用于電冰箱、冷藏柜、小型空調機組、汽車及鐵路車輛用空調裝置、冷藏運輸式制冷裝置等。目前，國產空氣冷卻式空調機組的制冷量可達200～300kW。空氣冷卻式冷凝器多為蛇管式結構，制冷劑在管內流動凝結，空氣在管外流動，制冷劑放出的熱量被空氣帶走。根據空氣流動情況可分為自然通風冷卻和強制通風冷卻兩種。
2．水冷式冷凝器
水冷式冷凝器中，制冷劑放出的熱量被冷卻水帶走。水冷式冷凝器有殼管式、套管式等型式。冷卻水可用天然水、自來水或經冷卻水塔冷卻后的循環水。使用天然水冷卻時容易使冷凝器結垢，影響傳熱效果，因此必須經常清洗。耗水量不大的小型裝置可以用自來水冷卻。大、中型水冷式冷凝器用循環水冷卻，以減少水耗。在現代化城市中，由于生產發展、入口集中，水的消耗量很大，特別重視節約用水的問題，應采用循環式水系統。
(1)殼管式冷凝器

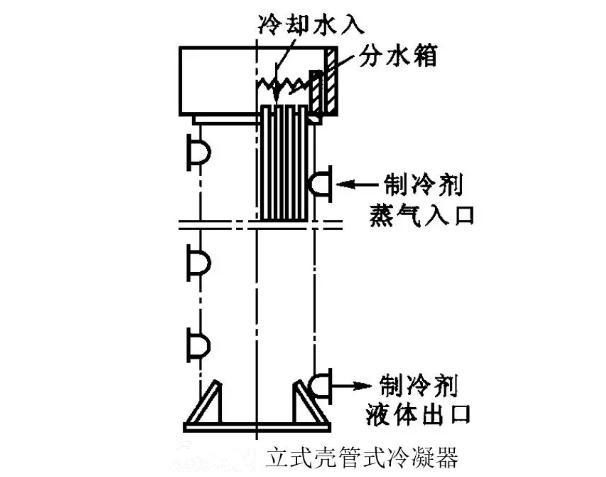

殼管式冷凝器分為立式和臥式兩大類。
(2)套管式冷凝器
(3)螺旋板式
(4)板式冷凝器
3．蒸發式和淋激式冷凝器
4．水冷式冷凝器的冷卻水系統
水冷式冷凝器的冷卻水系統可分成兩類：直流式水系統和循環水系統。
5．蒸發－冷凝器
蒸發－冷凝器用于復疊式制冷機，它利用高溫級制冷劑制取的冷量使低溫級排出的氣體凝結，既是高溫級循環的蒸發器，又是低溫級循環的冷凝器。其結構型式有以下幾種：
(1)立式殼管式
結構與一般殼管式冷凝器基本相同。高溫級的制冷劑在管內汽化，低溫級的制冷劑在管外冷凝。這種形式的蒸發－冷凝器結構簡單，缺點是低溫級制冷劑的充灌量較大。
(2)立式盤管式
由一組盤管在一個圓形外殼中組成。高溫級制冷劑從上面經液體分配器進入盤管，在管內汽化后蒸氣從下部引出，低溫級制冷劑在盤管外冷凝。
(3)套管式
它是將兩根直徑不同的銅管套在一起后彎曲而成，高溫級的制冷劑在管間蒸發，低溫級的制冷劑在內管中冷凝。它的結構簡單，便于制造，但橫向尺寸較大，適用于小型低溫設備。
冷凝器內的對流換熱
冷凝器內的對流換熱，包括制冷劑凝結換熱與冷卻介質的對流換熱。根據冷凝器的不同，在殼管式冷凝器中制冷劑的凝結為管束表面的凝結，以及套管式、板式和空氣冷卻式冷凝器中管內流動凝結。冷卻介質側的對流換熱，有強迫對流及自然對流換熱兩種模式。
1．水冷式冷凝器內的對流換熱
(1)制冷劑蒸氣在光滑管束外凝結
蒸氣在光滑管外的凝結換熱表面?zhèn)鳠嵯禂?shù)，可采用努塞爾(Nusselt)公式計算：
其中λl、ρl、r、μl、和g分別為冷凝液的熱導率、密度、比潛熱、動力粘度以及重力加速度，凝結液的溫度可近似取冷凝溫度。
對于水平管束，由上部管束下落的冷凝液會使下部管束外側液膜增厚，表面?zhèn)鳠嵯禂?shù)下降?？紤]此因素，制冷劑在水平管束外表面的平均表面?zhèn)鳠嵯禂?shù)可由下式計算：
(2)制冷劑蒸氣在低肋管束外凝結
對氟利昂制冷系統，臥式殼管冷凝管一般采用低肋紫銅管，如圖6－35所示為低肋管的結構。由于毛細作用使凝結液在低肋管表面的鋪展，以及氣液相界面的擾動，使低肋管表面凝結的表面?zhèn)鳠嵯禂?shù)較光滑管大，二者的比值稱為凝結換熱增強系數，表中用ψ表示。
單組分制冷劑蒸氣在水平低肋管束表面凝結換熱的表面?zhèn)鳠嵯禂?shù)，可由下式計算：
(3)冷卻水在管內強迫對流換熱

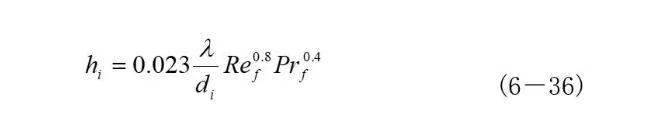

冷卻水在管內強迫對流換熱的表面?zhèn)鳠嵯禂?shù)可用式(6－36)計算，即迪圖斯－玻爾特(Dittus－Boelter)公式：
2．風冷式冷凝器內的對流換熱
(1)制冷劑蒸氣管內流動凝結換熱

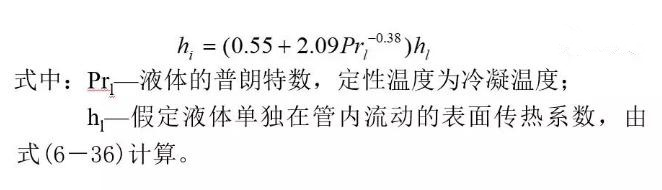

對于制冷劑蒸氣在水平管內流動凝結換熱，目前公認較好的通用關聯式為夏(M.M.Shah)提出的關聯式，該式對應實驗數據的實驗管徑為6～40mm，基本上覆蓋了制冷換熱器的常用管徑范圍。水平管內蒸氣全部凝結時，平均表面?zhèn)鳠嵯禂?shù)的關聯式為：
空氣冷卻式冷凝器的傳熱管多為蛇形管，理論上蛇形管的凝結換熱較水平管略有增強，但實驗表明，用式(6－65)進行計算誤差不大。而且風冷式冷凝器的傳熱熱阻主要為管外的空氣對流換熱熱阻，就冷凝器設計而言，考慮彎管修正意義不大。
(2)肋片管束冷凝器空氣側強迫對流換熱

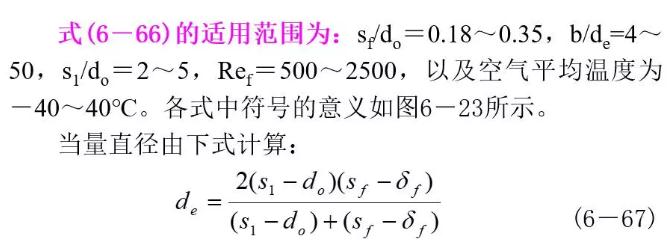

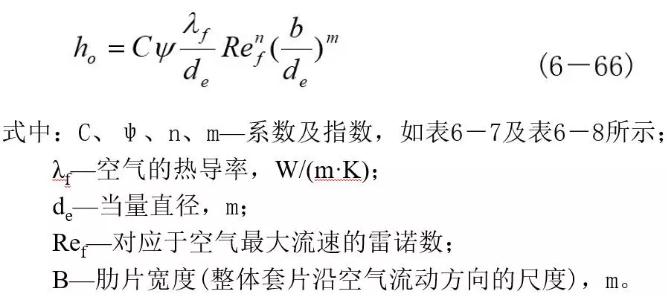

空氣側的強迫對流換熱不涉及質交換，表面?zhèn)鳠嵯禂?shù)與肋片形狀、片間距、材料以及空氣的流動情況有關。目前，風冷式冷凝器多采用肋片間距sf＝1.8～2.5mm、片厚δf＝0.15～0.3mm的整體套片結構，采用平肋片順排管束時，空氣側表面?zhèn)鳠嵯禂?shù)可由下式計算：
定性溫度為空氣進出口平均溫度。

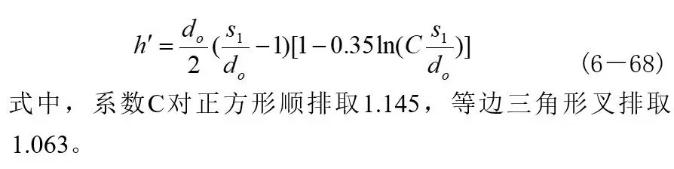

空氣流過叉排管束時表面?zhèn)鳠嵯禂?shù)較順排大10%左右，上式乘以1.1即可用于叉排管束空氣側表面?zhèn)鳠嵯禂?shù)計算。對使用波紋翅片和條縫翅片的管束，空氣側表面?zhèn)鳠嵯禂?shù)目前尚無簡單準確的計算式。實踐表明，采用波紋翅片和條縫翅片時，空氣側表面?zhèn)鳠嵯禂?shù)一般較平翅片分別大20%和60%以上，若欲計算波紋翅片管或條縫翅片管管束空氣側表面?zhèn)鳠嵯禂?shù)，可先按平套片計算，然后再分別乘以1.2或1.6，即可作為波紋翅片管束和條縫翅片管束空氣側表面?zhèn)鳠嵯禂?shù)的近似值。
在風冷式冷凝器的傳熱計算中，通常以基管表面溫度作為計算溫度，而肋片側面表面溫度顯然低于基管表面溫度。因此，當以基管表面溫度為計算溫度時，應采用肋壁效率進行折算，肋片式冷凝器的肋壁效率仍可計算，而相應的肋片當量高度由下式計算：
(3)絲管式冷凝器空氣側自然對流換熱

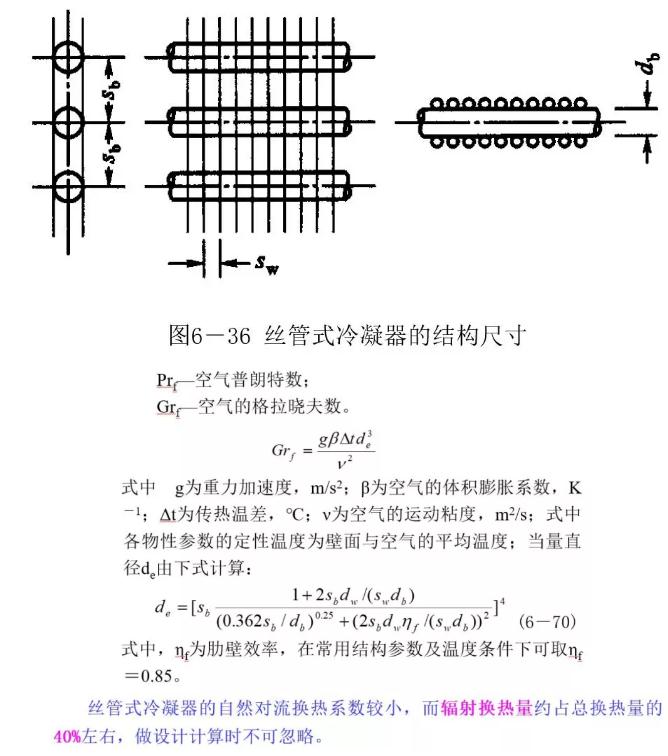

絲管式冷凝器的幾何尺寸如圖6－36所示。下列公式可用于計算其空氣側的自然對流表面換熱系數：
