制冷系統換熱器的作用與特點
換熱器（heat exchanger），是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器。捷邦換熱器在化工、石油、動力、食品及其它許多工業生產中占有重要地位，其在化工生產中換熱器可作為加熱器、冷卻器、冷凝器、蒸發器和再沸器等，應用廣泛。
一、認識換熱器
1、翅片式換熱器
2、板式換熱器
3、管殼式換熱器
捷邦換熱器嚴格按照國家標準進行了結構強度、傳熱傳質方面的優化設計，使產品在保證性能的同時提高了材料的利用率，采用捷邦換熱器的中央空調已廣泛的應用于全國各種行業，如航空航天、艦船、高檔娛樂場所、大型Shopping Center、Supermarket等。
二、換熱器系統中的型式

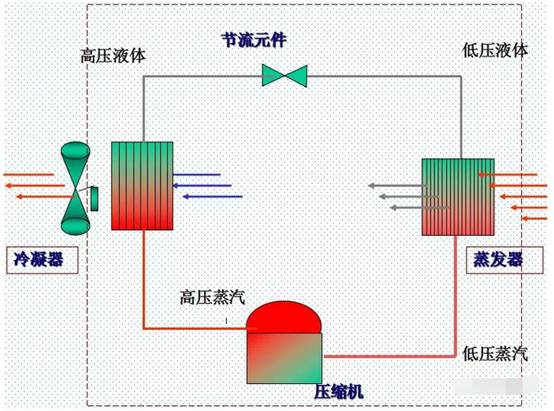

1、風冷/冷風系統

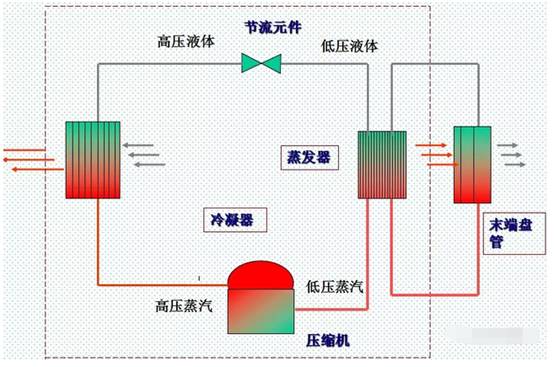

2、風冷/冷水系統
3、水冷/冷風系統

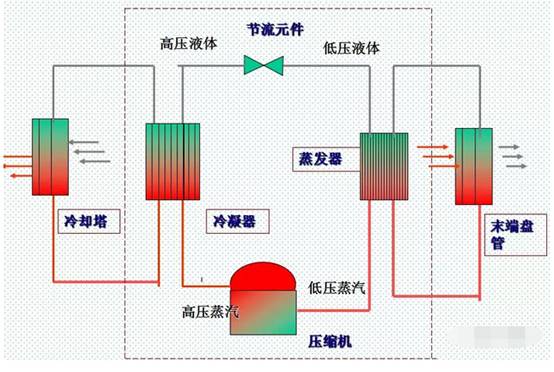

4、水冷/冷水系統
三、換熱器分類
按結構形式：
◆ 翅片管式（制冷劑/空氣、載冷劑/空氣）
◆ 殼管式（制冷劑/載冷劑）
◆ 套管式（制冷劑/載冷劑）
◆ 板式（制冷劑/載冷劑）
◆ 冷卻塔（水/空氣）
按換熱介質形式：
◆ 制冷劑/空氣——翅片管式
◆ 制冷劑/載冷劑（殼管式/套管式/板式）
◆ 水/空氣（ 冷卻塔）
按功能分：
◆ 蒸發器
◆ 冷凝器
◆ 末端盤管
◆ 冷卻塔
四、冷凝器的結構和特點

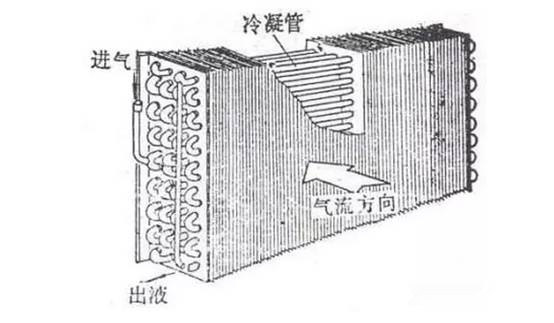

1、風冷/空氣冷卻式冷凝器
空氣和R22常呈逆流，與水冷式冷凝器比較，效率較低，使用于中小機組。

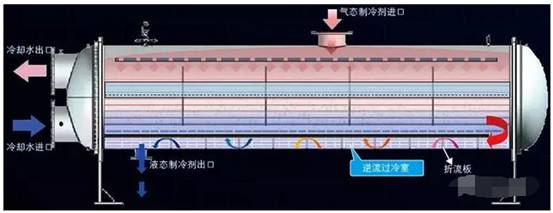

2、臥式殼管式冷凝器
端蓋內有隔板，以將換熱管分隔成幾個流程，多采用偶數流程，使接管在同一側。制冷劑走殼程，即R22在管外冷凝，上部進氣，從下部排出。冷卻水走管程；下進上出。水與R22逆向流動。傳熱系數較高（與風冷比較），冷卻水耗量少（與立式比較），應用廣泛。
3、套管式冷凝器
大直徑的無縫鋼管內套一根或多根銅管，并彎制成螺旋型，銅管常用低肋管。制冷劑走外套管側，上進下出，冷卻水走內管；下進上出。水與制冷劑逆向流動，常用于水冷柜機中。制造工藝比較簡單，成本較殼管式低。
4、板式冷凝器
板片由不銹鋼薄片沖壓成型，制冷劑和冷卻水在薄片間隔流動，接觸充分，換熱效率高。板式換熱器只需要管殼式換熱器面積的1/2～1/4 即可達到同樣的換熱效果，但阻力損失少、占地小，制造工藝比較復雜，價格高，易堵塞。
五、蒸發器的結構和特點
1、翅片式蒸發器
制冷劑常下進上出，空氣和制冷劑2常呈逆流，效率較低（與臥式殼管式比較），廣泛應用于中小機組。

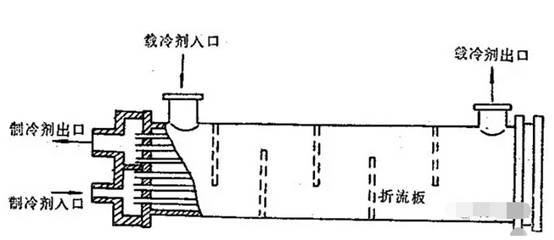

2、殼管式蒸發器
制冷劑走殼程，即制冷劑在管外氣化，下部進液，從上部排氣；液體充滿筒體空間的70~80%。制冷劑一直在蒸發器內沸騰，傳熱面與液態制冷劑接觸，所以沸騰放熱系數較大；結構緊湊。
制冷劑充灌量大，因為制冷劑充灌量大，所以制冷劑與潤滑油相溶時，潤滑油難以返回壓縮機；容易凍結。
3、板式蒸發器
板式蒸發器，板片由不銹鋼薄片沖壓成型，片間采用焊接方式連接，制冷劑和冷卻水在薄片間隔流動，接觸充分，換熱效率高，制造工藝比較復雜，價格高。水流速低，易堵塞、易凍結。
