殼管式冷凝器或蒸發器的結構和檢修

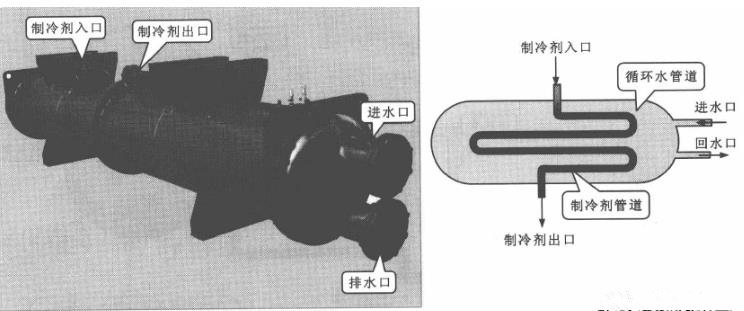

在不同型號的中央空調中，冷凝器或蒸發器的外形和結構有所不同，例如，在水冷式冷（熱）水機組中多釆用殼管式冷凝器和蒸發器，其外形十分龐大，內部包含制冷劑管道和水循環管道兩部分。

中央空調中的殼管式冷凝器或蒸發器工作異常，一般需要進行更換，在更換和檢修操作時應注意以下幾個方面：

① 在更換損壞的殼管式冷凝器或蒸發器之前，應當先調査引起殼管式冷凝器或蒸發器損壞的原因；

② 在更換殼管式冷凝器或蒸發器前將空調機組的電源關閉，回收管路中的制冷劑；

③ 先將水循環管路中的截止閥關斷，僅放出殼管式冷凝器或蒸發器中的水即可；

④ 先對管路系統進行清潔，再更換相同型號的殼管式冷凝器或蒸發器；

⑤ 對制冷劑管路系統進行抽真空，并進行壓力檢測，重新充注制冷劑；

⑥最后將截至閥打開，對水冷管路中添加適量的水進行循環。

風冷式冷（熱）水式中央空調中，為了便于空氣冷卻，冷凝器多采用翅片式結構

若翅片式冷凝器損壞，進行更換和檢修操作時應注意以下幾個方面：

① 在更換翅片制冷器之前，應當檢查引起翅片式冷凝器損壞的原因；

② 將空調機組的電源關閉，回收管路中的制冷劑；

③ 對管路系統進行清潔，更換相同型號翅片式冷凝器；

④ 在更換中應當佩戴防護手套，防止更換中翅片對維修人員造成傷害;

⑤ 對管路系統進行抽真空，并進行壓力檢測，重新充注制冷劑。
