冷凝器、蒸發器原理及性能，你了解多少？

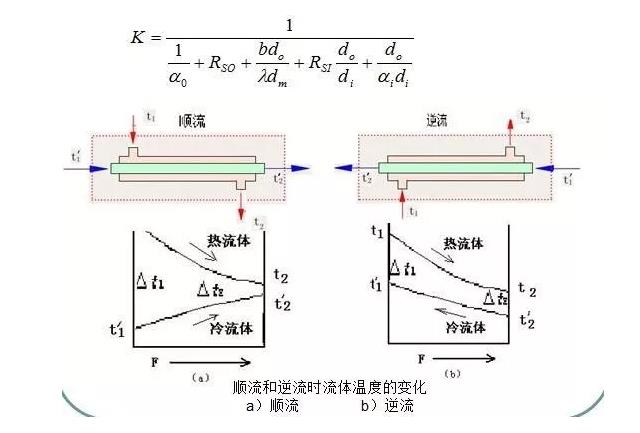

工程上，為了簡化計算，通常把以上復雜的熱傳遞過程用一個總傳熱系數來表示，當傳熱面為圓管形狀時，常常以外傳熱表面為基準面?？倐鳠嵯禂?shù)的計算公式：
一些常用材料、工質換熱性能參數
蒸發器
1、蒸發器應用注意點
1）生產中應控制蒸發器在泡狀沸騰下操作
2）控制潤滑油進入蒸發器
3）蒸發器結構應有利于氣液分離
2、空氣冷卻式蒸發器
1）自然對流式冷卻空氣的蒸發器：
又稱為排管式蒸發器 ,根據其安裝的位置分為有墻排管、頂排管、擱架式排管等多種形式；從構造形式上可分為立式、臥式和盤管式等類型 。

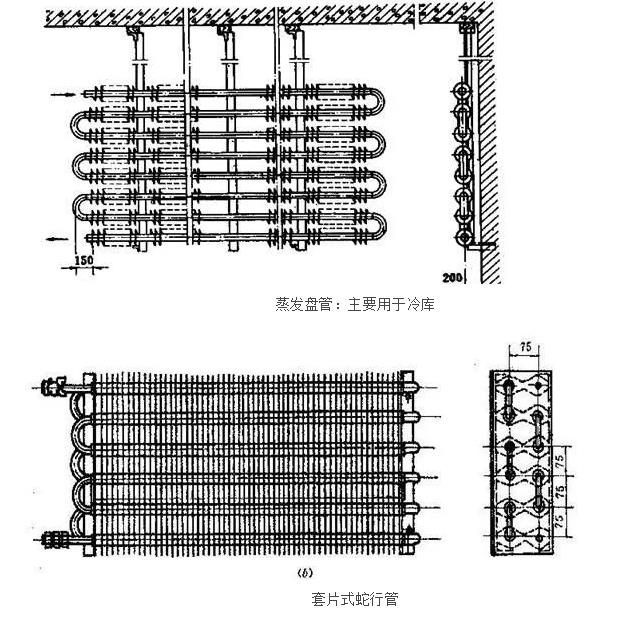

2）冷庫盤管式墻排管蒸發器
3）強迫對流式冷卻空氣的蒸發器
3、水冷式蒸發器
1）臥式管殼式蒸發器
優點是：
（1）結構緊湊，占地面積?。?/span>
（2）傳熱性能好；
（3）制造和安裝較方便；
（4）用鹽水作載冷劑，不易腐蝕和避免鹽水濃度被空氣中水分稀釋；

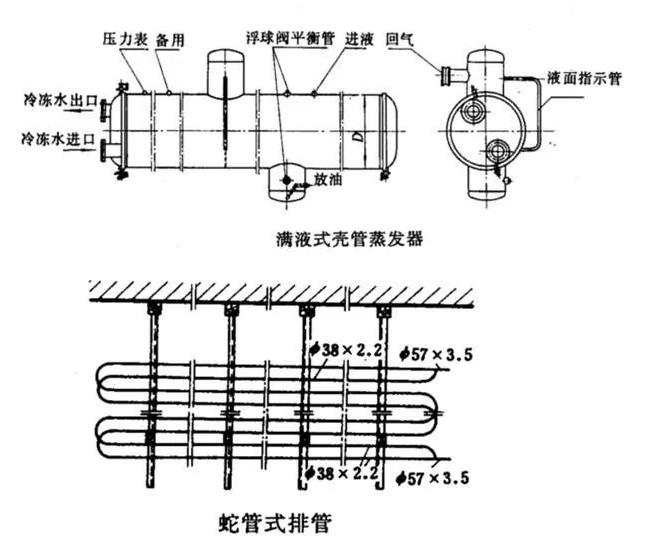

2）滿液式蒸發器

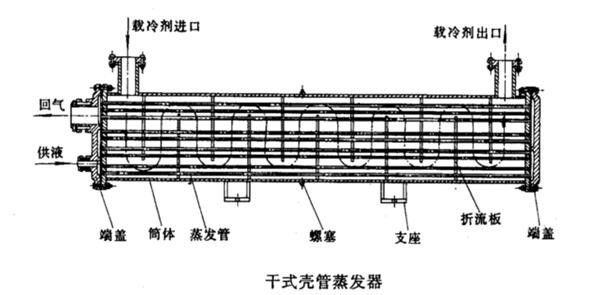

3）干式殼管式蒸發
干式殼管式蒸發器的優點：
（1）充液量少，為管內容積的40%左右
（2）受制冷劑液體靜壓力的影響較少；
（3）排油方便；
（4）載冷劑結冰不會脹裂管子；
（5）制冷劑液面容易控制；
（6）結構緊湊。
干式殼管式蒸發器缺點：
制冷劑在換熱管束內供液不易均勻，
弓形折流板制造與裝配比較麻煩，
載冷劑在折流板孔和換熱管間、折流板外周與筒體間容易產生泄漏旁流，從而降低傳熱效果

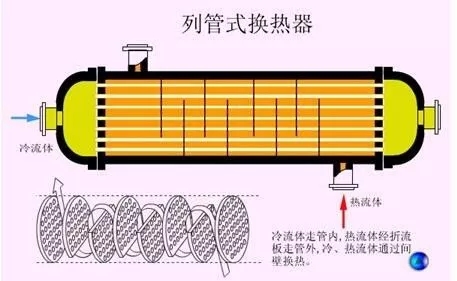

4）列管式換熱器

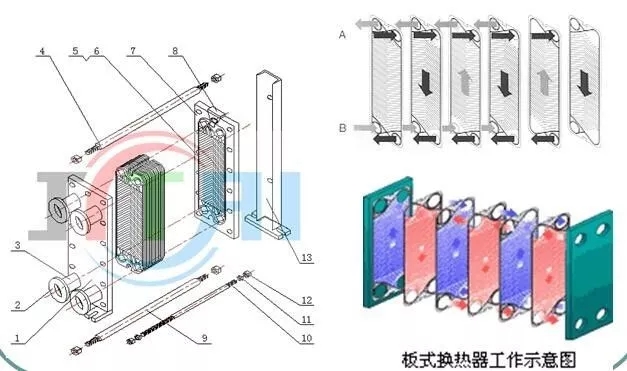

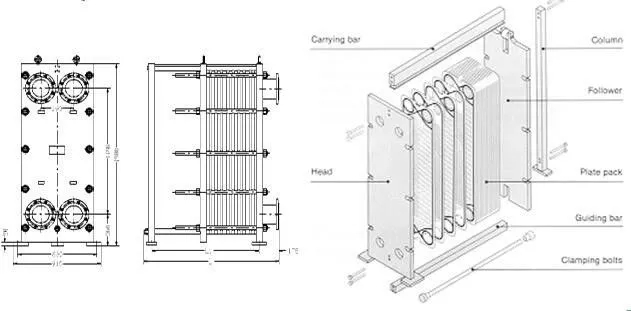

5）板式蒸發器
板式換熱器具有如下特點：
1）體積小，結構緊湊，比同樣傳熱面積的殼管式換熱器體積小60%；
2）總傳熱系數高，約為2000～3000W/（㎡·K）；
3）流速小，流動阻力損失小；
4）能適應流體間的小溫差傳熱，可降低冷凝溫度，提高制冷壓縮機性能；
5）制冷劑充注量少；
6）質量輕，熱損失小。

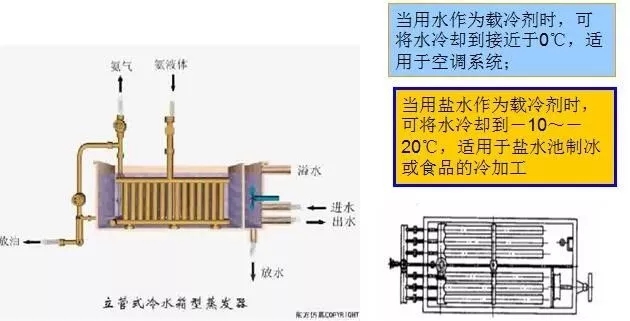

6）沉浸式蒸發器
當用水作為載冷劑時，可將水冷卻到接近于0℃，適用于空調系統；
當用鹽水作為載冷劑時，可將水冷卻到－10～－20℃，適用于鹽水池制冰或食品的冷加工；
冷凝器
冷凝器是一個使制冷劑向外放熱的換熱器。壓縮機的排氣（或經油分離器后）進入冷凝器后，將熱量傳遞給周圍介質——水或空氣，制冷劑蒸氣冷卻凝結為液體。冷凝器按其冷卻介質和冷卻方式，可以分為空氣冷卻式、水冷卻式和蒸發冷卻式三種類型。
1、影響冷凝傳熱的主要因素
1）制冷劑凝結方式
2）蒸汽中不凝氣的含量
3）蒸汽中含油
2、空氣冷卻式冷凝器
3、水冷式冷凝器

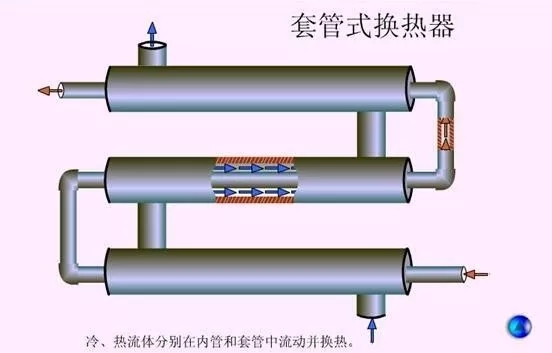

1）套管式冷凝器

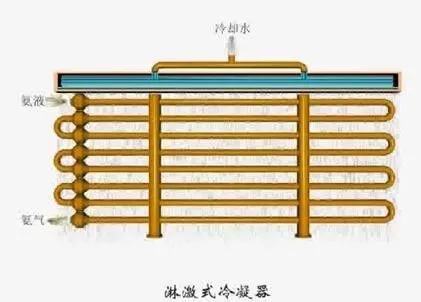

2）淋水式冷凝器

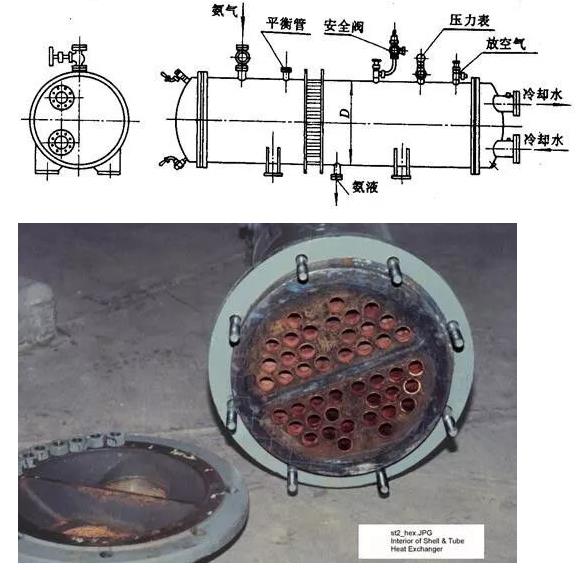

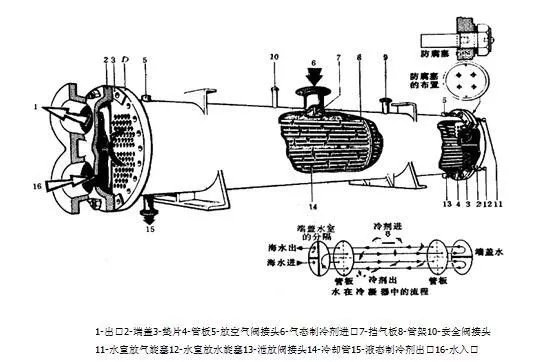

3）殼管式冷凝器

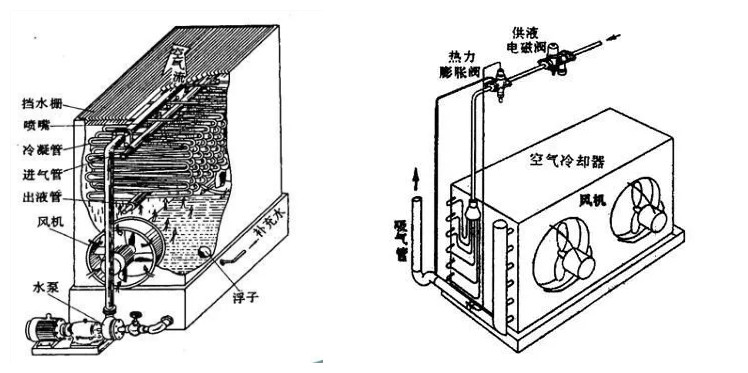

5）蒸發冷卻式冷凝器
