殼管式換熱器銅管縫隙腐蝕失效的分析
殼管式換熱器（圖1）由殼體、內螺紋換熱銅管、折流板等部件組成。冷媒從1（冷媒進口）進入，流經6（高效換熱銅管束）管內換熱后從3（冷媒出口）流出，構成管程。水從2-2（進水口）進入5（殼體），在6（高效換熱銅管束）外表面吸收熱量被加熱后從2（出水口）流出，構成殼程。正常情況管程、殼程之間密閉、只有熱量交換不會發生流程材料泄漏。
出現失效的多臺商用空氣能熱水機殼管式換熱器在售后工作3.5年~5年后，先后反饋機組報“低壓保護”異常，維修人員排查確認為殼程流體（經處理的地下水）已泄漏進入管程（圖2）。拆解發現折流板通孔處換熱管束銅材有不同程度腐蝕、穿孔（圖3銅管表面標紅處），出現位置在系統過熱、冷凝和過冷段未見明顯集中，可排除系統工作環境的溫度影響。
1.1 化學成分分析
對失效銅管取樣進行化學成分分析，結果（質量分?jǐn)?shù)）與GB/T 5231要求相符。
1.2 力學性能試驗
在失效銅管上取樣進行力學性能檢測，結果與GB/T 17791要求相符。
1.3 斷口金相(OM)檢驗
將失效銅管外觀腐蝕深坑位做切面，并鑲嵌、研磨、拋光，使用三氯化鐵鹽酸溶液對試樣浸蝕，在金相顯微鏡下做斷口金相檢驗。
銅管外壁呈不規則蝕坑（圖4箭頭），內側齒形完好未見明顯腐蝕，可以確定腐蝕方向為由外及內，及銅管表面或外側殼層水中含有相關腐蝕介質。銅管基體為單相α銅（圖5），呈完全退火態，晶粒平均直徑約為0.025 mm，最大凹坑底部仍有小的腐蝕坑貫穿造成泄漏。
1.4 掃描電鏡分析
將腐蝕泄漏銅管經超聲波清洗后，置于PH ILIPS XL-30型掃描電子顯微鏡下觀察，圖6是泄漏處表面微觀形態。
可見，泄漏處內表面存在腐蝕坑、裂紋、大量析出物，晶間優先腐蝕形成深邃裂紋。對內壁析出物（圖6譜圖1位置）進行X射線能譜分析（EDS），結果見圖7。
結果分析：在Cu基材正常元素限基礎上，F(xiàn)e、Al、Mg、Si、Cl等元素偏高原因可能來自工作環境的地下水質，其中元素Fe、Cl的含量嚴重超出水源水質（見表1），為縫隙腐蝕反應析出的產物。
1.5 水質檢測
依據GB 29044《供曖水質要求》標準與方法[9]，對換熱銅管工作環境的補充水水質進行取樣、測試，檢測結果如表1所示。
實驗測得含鐵量為18 mg/L，較GB 29044供暖水質要求（總鐵≤1 mg/L）超過最大允許范圍17倍。

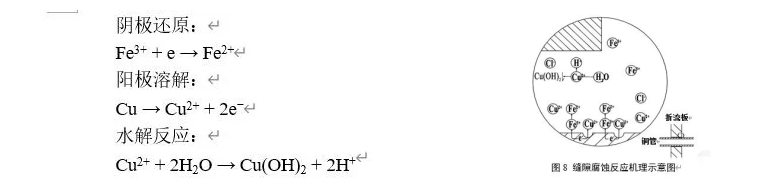

文獻指出，縫隙處于25~100 μm之間并且存在腐蝕介質，幾乎所有的金屬和合金都會發生縫隙腐蝕。本例殼管的銅管配入折流板通孔結構的設計間隙在0.2 mm，實測配合間隙為0.02 mm~0.30 mm之間，水樣測試結果中Fe3+濃度18 mg/L（遠超于水質標準要求的0.3 mg/L），同時存在一定量的Cl離子。組合形成的FeCl3通常用于工業上制印刷電路板時作為“腐蝕液”去除線路板上的多余銅，具有較強的腐蝕性，滿足縫隙腐蝕產生條件。具體過程Fe3+作用下金屬Cu在折流板縫隙或蝕孔中溶解，生成金屬離子Cu2+，造成縫隙或蝕孔中的正電荷過量，使Cl-遷移到縫隙或蝕孔中以維持其溶液的電中性，縫隙或蝕孔內會存在高濃度的CuCl2，濃度梯度驅動CuCl2水解產生H+和Cl-，導致蝕孔進一步酸化、溶解（圖8）、直至局部穿孔，腐蝕反應如下。
對殼管換熱管束銅材（含折流板）進行DOE試驗回歸分析，試圖尋找縫隙腐蝕速率、電位、電流與腐蝕介質濃度、時間之間的關系。
2.1 實驗方法
取分析純氯化鐵與去離子水依次配置10 mg/L~140 mg/L不同濃度Fe3+（FeCl3）溶液，將換熱銅管束（含折流板）置于其中。實驗在熱水機工作溫度（90±5 ℃）條件下進行，每隔一段時間取出試樣檢查，并進行電化學參數實驗，直至銅材表面出現明顯腐蝕坑洞。
電化學參數實驗采用經典的三電極體系，工作電極為銅電極，輔助電極為鉑電極，參比電極為飽和甘汞電極，使用PARSTAT2273電化學測量系統進行極化曲線測試：極化曲線掃描速率為0.5 mV/s，在實驗溫度下測試相對于SCE的腐蝕電位。
2.2 TAFEL曲線分析

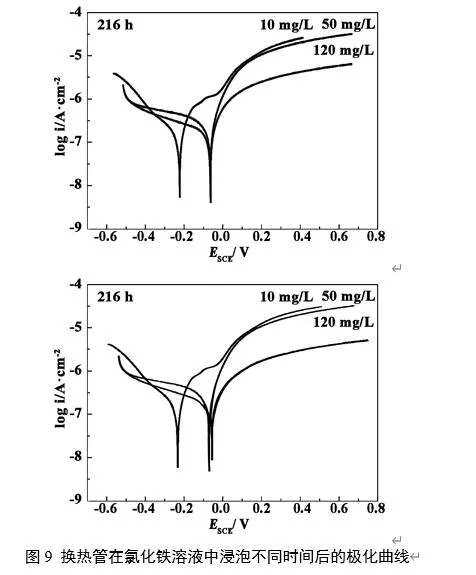

熱銅管束（含折流板）在含不同濃度Fe3+溶液中浸泡216 h、432 h后銅材縫隙位的極化曲線如圖9。
從曲線圖可看出，換熱銅管的腐蝕受電荷轉移控制。采用PowerSuite軟件對極化曲線進行電化學等效擬合（表2）。
隨著氯化鐵的增加，Cu的腐蝕電位、腐蝕電流發生正移或增大，添加50 mg/L時的腐蝕電位正移幅度約為137 mV、腐蝕電流增大約113%（相對于10 mg/L），之后腐蝕電位的移動幅度較小、腐蝕電流明顯降低；金屬在介質中的腐蝕電位與電流反映了金屬表面狀態和介質特性。添加氯化鐵后腐蝕電流先增后減可能是由于Cu表面形成了某些暫態化合物或腐蝕產物阻礙腐蝕進一步進行。從表2中可以看出，腐蝕速率（腐蝕程度Icorr）隨著氯化鐵的增加呈現先增大后減小的趨勢，腐蝕在較低濃度下存在腐蝕峰值。
2.3 腐蝕試驗產物分析
將浸泡的換熱銅管取出并立即采用去離子水清洗，發現隔板位置表面呈現紫銅磚紅色和玫瑰紅色（圖11），金相分析發現腐蝕坑表面產生大量腐蝕產物，部分位置存在腐蝕產物覆蓋隔離現象（圖12）。

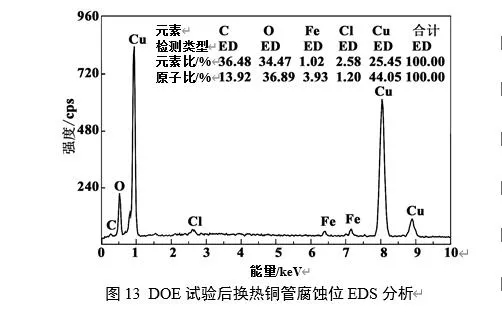

圖13為腐蝕產物能譜圖，銅表面腐蝕產物存在較高含量的C、O、Cu、Fe和Cl，其中O來自于腐蝕產物的吸附，表面該腐蝕產物部分位置較為疏松。較高含量的Fe表明氯化鐵中的Fe3+參與了反應。對比圖7售后腐蝕產物明顯的Fe吸收峰，表明DOE試驗存在與售后反應類似的腐蝕機理。
結論如下：
1）在10 mg/L~140 mg/L氯化鐵水溶液中，F(xiàn)e3+對Cu的縫隙腐蝕行為有重要影響，縫隙的濃度聚集作用在一定程度上促進了Cu縫隙腐蝕，高濃度時轉化為均勻腐蝕。
2）銅的縫隙腐蝕速率隨著Fe3+含量的增大呈現先增大后減少的趨勢，腐蝕產物對腐蝕有一定的阻隔作用。
3）考慮到熱水機殼管換熱器使用環境，高效換熱銅管的耐腐蝕性能優秀，但在評估地下水等非標水質對其腐蝕性影響時，應將鐵離子含量控制考慮在內。
