雙管板與單管板換熱器的區別是什么？
來源：
廣東捷邦節能 日期：2020-05-16
同單管板換熱器相比，雙管板換熱器管程殼程間泄漏概率低得多；受力狀況更好。從結構看，雙管板換熱器采用固定管板式結構，管束不能抽出清洗。實際使用表明，采用機械脹管法制造的雙管板換熱器，可以滿足使用要求。本文廣東捷邦從結構、用途、制造等方面比較了雙管板換熱器和單管板換熱器。

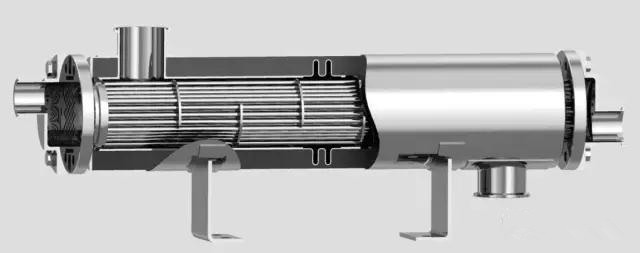

1.雙管板與單管板換熱器結構比較
雙管板換熱器采用固定管板結構，管束不能抽出清洗，單管板換熱器可采用多種結構型式，管束可以抽出清洗。對于溫差較大的雙管板換熱器，簡體上可加裝波紋膨脹節；而單管板換熱器除可考慮簡體上加裝波紋膨脹節外，常采用浮頭或U型管型式來補償。
對于雙管板換熱器，存在二種設計理念的認識：一種認為雙管板換熱器用于絕對防止管殼程間介質混串的場合，設計在內外管板之間空腔上加裝排液倒淋閥，供日常觀察和內管板發生泄漏時排放，使得管殼程介質切實被內外二層管板隔離。這是采用雙管板結構型式的主要目的。
另一種認為雙管板換熱器可用于管殼程間介質壓差很大的場合，設計在內外管板之間的空腔中加入一種介質，來減小管殼程間介質的壓差。這和一般單管板換熱器一樣，不能絕對保證外管板上管口不發生泄漏。
2.雙管板與單管板換器使用上的比較
單管板換熱器最常見。在使用中除經常出現墊片螺栓法蘭接頭密封泄漏外，還會出現管板上的管口泄漏，以及焊接裂紋等。單管板換熱器管板上的管口泄漏大部分出現在焊接收弧處。焊接收弧時氣體未放干凈，有砂眼。
雙管板換熱器具有內外雙層管板，如果內管板管口泄漏，還有外管板防護。
單管板換熱器焊接裂紋常出現在換熱器簡體大法蘭盤錐體小端與簡體結合部。這里出現問題的主要原因，一是大法蘭盤錐體小端與簡體結合部應力大；二是幾何尺寸和形狀突變，容易埋藏缺陷。
雙管板換熱器簡體大法蘭盤錐體小端與筒體結合部位于內外管板間形成的空腔外邊上，空腔中無介質或介質壓力很小。受力狀況好于單管板換熱器。
另外，雙管板換熱器壓力試驗要打4遍壓(管程、兩內管板之間的殼程、兩側內外管板之間的腔體)，單管板換器壓力試驗要打2～3遍壓(管程、殼程或管程、殼程、小浮頭)。
3.雙管板與單管板換熱器制造比較
通常，換熱管和管板的連接大致有四種形式，即強度焊(常見氬弧焊)、強度脹、強度焊+貼脹、強度脹+密封焊，其差異主要反映在管孔是否開槽和焊接坡口及管子伸出長度等方面。脹接可分為非均勻脹接(機械滾珠脹接)、均勻脹接(液壓脹接、液袋脹接、橡膠脹接、爆炸脹接等)。
雙管板換熱器設計要求采取強度焊+強度脹，推薦采用液壓脹管法。單管板換熱器一般設計要求采用強度焊+貼脹，采用機械脹管或手工脹管即可。
雙管板換熱器作為比單管板換器更可靠的換熱器結構形式，可以更好地推廣應用；但有一個首要前提就是雙管板換器制造質量要好，特別是換熱管質量要好，保證在使用中不出現換熱管壁破裂的情況。廣東捷邦是高新技術企業，在長期的設計、制造實踐中總結經驗，至今已累積近50項管殼式換熱器實用專利，質量有保證。歡迎來電垂詢020-3296 8908
1.雙管板與單管板換熱器結構比較
雙管板換熱器采用固定管板結構，管束不能抽出清洗，單管板換熱器可采用多種結構型式，管束可以抽出清洗。對于溫差較大的雙管板換熱器，簡體上可加裝波紋膨脹節；而單管板換熱器除可考慮簡體上加裝波紋膨脹節外，常采用浮頭或U型管型式來補償。
對于雙管板換熱器，存在二種設計理念的認識：一種認為雙管板換熱器用于絕對防止管殼程間介質混串的場合，設計在內外管板之間空腔上加裝排液倒淋閥，供日常觀察和內管板發生泄漏時排放，使得管殼程介質切實被內外二層管板隔離。這是采用雙管板結構型式的主要目的。
另一種認為雙管板換熱器可用于管殼程間介質壓差很大的場合，設計在內外管板之間的空腔中加入一種介質，來減小管殼程間介質的壓差。這和一般單管板換熱器一樣，不能絕對保證外管板上管口不發生泄漏。
2.雙管板與單管板換器使用上的比較
單管板換熱器最常見。在使用中除經常出現墊片螺栓法蘭接頭密封泄漏外，還會出現管板上的管口泄漏，以及焊接裂紋等。單管板換熱器管板上的管口泄漏大部分出現在焊接收弧處。焊接收弧時氣體未放干凈，有砂眼。
雙管板換熱器具有內外雙層管板，如果內管板管口泄漏，還有外管板防護。
單管板換熱器焊接裂紋常出現在換熱器簡體大法蘭盤錐體小端與簡體結合部。這里出現問題的主要原因，一是大法蘭盤錐體小端與簡體結合部應力大；二是幾何尺寸和形狀突變，容易埋藏缺陷。
雙管板換熱器簡體大法蘭盤錐體小端與筒體結合部位于內外管板間形成的空腔外邊上，空腔中無介質或介質壓力很小。受力狀況好于單管板換熱器。
另外，雙管板換熱器壓力試驗要打4遍壓(管程、兩內管板之間的殼程、兩側內外管板之間的腔體)，單管板換器壓力試驗要打2～3遍壓(管程、殼程或管程、殼程、小浮頭)。
3.雙管板與單管板換熱器制造比較
通常，換熱管和管板的連接大致有四種形式，即強度焊(常見氬弧焊)、強度脹、強度焊+貼脹、強度脹+密封焊，其差異主要反映在管孔是否開槽和焊接坡口及管子伸出長度等方面。脹接可分為非均勻脹接(機械滾珠脹接)、均勻脹接(液壓脹接、液袋脹接、橡膠脹接、爆炸脹接等)。
雙管板換熱器設計要求采取強度焊+強度脹，推薦采用液壓脹管法。單管板換熱器一般設計要求采用強度焊+貼脹，采用機械脹管或手工脹管即可。
雙管板換熱器作為比單管板換器更可靠的換熱器結構形式，可以更好地推廣應用；但有一個首要前提就是雙管板換器制造質量要好，特別是換熱管質量要好，保證在使用中不出現換熱管壁破裂的情況。廣東捷邦是高新技術企業，在長期的設計、制造實踐中總結經驗，至今已累積近50項管殼式換熱器實用專利，質量有保證。歡迎來電垂詢020-3296 8908
