管殼式換熱器流體振動機理

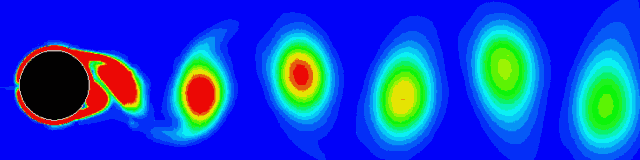

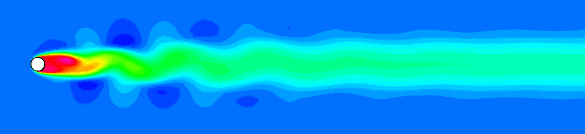

一、漩渦脫落
當漩渦脫落頻率與管子固有頻率一致時，管子便會發生共振。兩相流體橫向流過管束時，只有當體積含氣率或空隙率ε 小于15%時才會發生周期性的旋渦脫落激振。
固定方式為彈性支撐或允許發生彈性形變時，脈動力將引起柱體發生周期性振動，同樣柱體的振動會進一步影響尾流旋渦脫落形態。這種流體與結構物之間相互作用的問題即流致振動。

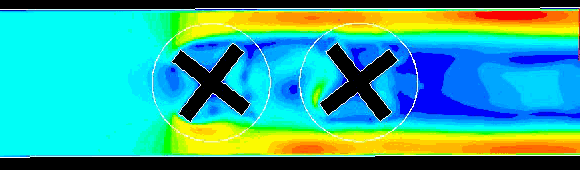

二、紊流抖振
紊流抖振的機理首先是由歐文 (Owen) 提出。他認為在節徑比較小的緊密排列的管束內部，管子成為破渦器，使周期性的旋渦衰減并演變成為紊流旋渦。紊流旋渦有一主導頻率（或稱主頻率）且隨橫流速度增加而增加。紊流旋渦的各種頻率成分分布在主導頻率周圍形成一相當寬的頻帶。當主導頻率與管子的固有頻率一致時，便產生相當大的能量傳遞，因而導致管子的振動。在多數情況下湍流誘發振動不可避免的。
在管間距較小的管束深處，流體經過曲折流道產生的極度紊流將遏制周期性旋渦的脫落。紊流可能成為激起振動的控制因素。如果紊流抖振主頻率接近管子任何一階的固有頻率，也將導致管子共振。
三、流體彈性激振
流體彈性激振也稱流體彈性不穩定性，流體彈性不穩定性是動態的流體力與管子運動相互作用的結果。當流體速度較高時，流體給予管子的能量大于管子的阻尼所消耗的能量。在流體力作用下，管子將產生大振幅的振動，很短時間內便遭到破壞。
無論是氣體、液體、還是兩相流體當其流過管束時，最常見到的與最具有破壞性的就是流體彈性不穩定性。因此它也是最重要的激振機理。
特性
管束中任何一根管子的運動都會改變與其相鄰管子周圍的流場，使流場呈非對稱振蕩變化，流體力也隨著變化。變化的流體力將驅使該管附近的管子也運動起來。這些管子的運動反過來又改變流場以及作用在原先那根管子上的流體力。因此，一根彈性管位移所導致作用在鄰近管子上的流體力，使后者也產生彈性位移。管子上的流體力不僅與管子本身位移有關，且與鄰近管的位移也有關。這種流體力與彈性位移之間相互作用產生的振動，便是通常所稱的流體彈性不穩定性，或稱為流體彈性激振。
公式
當管束發生流體彈性激振時，欲要計算臨界速度，從實用觀點考慮，通常都是利用Connors首先提出的半經驗關聯式來求得的，即：
式中， vc 為臨界速度，m/s；m 為包括流體附加質量在內單位長度管子的質量，Kg/m；ρ 為管外流體的密度，Kg/m³；f 為管子的固有頻率，1/s；δ 為管子的對數衰減率；K 為經驗系數。
根據connors在單排管中求得的數據，K值取9.9顯然是過高了。建議在上圖所表示的整個質量阻尼參數范圍內，對各種排列形式的管束，一律推薦取K=3.3。
而ASME規范建議，當管子在氣體中的阻尼比為0.005在蒸汽或液體中的阻尼比為0.015時，可按圖中的實線取K＝2.4。
