干式蒸發器與滿液式蒸發器的區別與優缺點

干式蒸發器與滿液式蒸發器的區別：

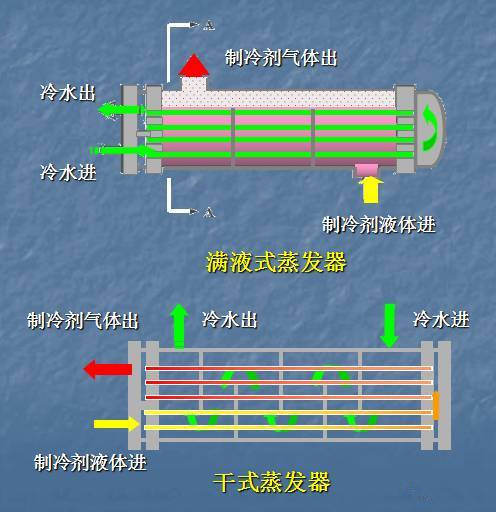

滿液式和干式蒸發器外形相似，但二者在制冷劑流程方面具有明顯的不同。滿液式蒸發器中的制冷劑走殼程，制冷劑從殼體的下部進入，在換熱管外流動并沸騰，沸騰后的蒸汽從殼體上部排出。


滿液式蒸發器中制冷劑的液面應適中。如果制冷劑充注過滿，液面過高，沸騰時蒸氣中就會夾雜大量的制冷劑液滴，如果分離不出，就可能造成壓縮機液擊，損害壓縮機；反之，液面過低，淹沒的換熱管太少，則換熱面積太小，換熱能力就受到限制。因此 ，應有1-2排換熱管露出液面，一般液面高度為筒徑的55%-65%。干式蒸發器中制冷劑走管程，即制冷劑從端蓋下部流入換熱管束，在管束內流動并蒸發，蒸汽從端蓋的上部出氣口排出。此外，干式蒸發器的凍水走殼程，為使凍水橫向沖刷蒸發器，干式蒸發器一般都設有幾塊折流板，這也是與滿液式蒸發器的一個區別。

滿液式蒸發器的優缺點：

滿液式蒸發器的特點是靠液態制冷劑淹沒大量換熱管束，并且在管束表面蒸發而使凍水降溫。采用表面高度強化的滿液式蒸發管，蒸發管完全浸泡在冷媒中，所以傳熱效率高；而且制冷劑蒸氣無需過熱度，從而蒸發溫度可以大幅的提升。在凍水回水12°C，出水7°C的條件下，蒸發溫度可達5°C（而干式蒸發器的蒸發溫度僅為2°C），由于蒸發溫度提高了，所以大大提高滿液式冷水機組的能效比，從而節約了能源 。

但滿液式蒸發器需要注入大量的制冷劑，并且在采用氟利昂時，潤滑油的分離也是一個問題。

干式蒸發器的優缺點：

和滿液式蒸發器相比，干式蒸發器有以下優點：

1、 無需回油裝置就能將潤滑油帶回壓縮機。

2、 制冷劑用量少，為相同制冷量滿液式蒸發器的三分之一。

干式蒸發器的缺點是：

1、當采用多流程時，氣、液兩相制冷劑在端蓋內轉向時會出現分離，從而造成下一個流程中各管子中制冷劑流量分配不均勻的不利用現象。含氣量越多，分配越不均勻，甚至會使有些管內無液體或液體很少，從而使這些管子失去了蒸發冷卻的作用。

2、由于折流板與殼體之間一般都有間隙，換熱管與折流板上的管孔之間也有間隙，所以凍水就會通過這些間隙泄漏（即凍水短路）。降低了水側的換熱效果。

由于滿液式蒸發器的蒸發溫度可以提高至5°C，所以大大提高了滿液式冷水機組的能效比（即COP），從而節約了能源，達到了節能的目的。
