捷邦帶您了解板式換熱器和殼管式換熱器的區別

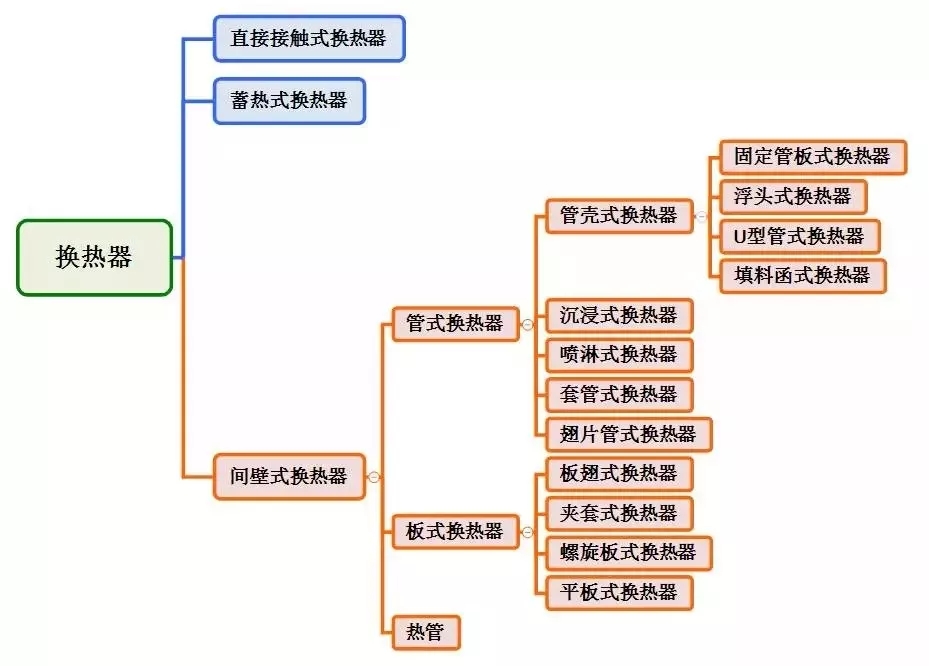

換熱器如何分類？

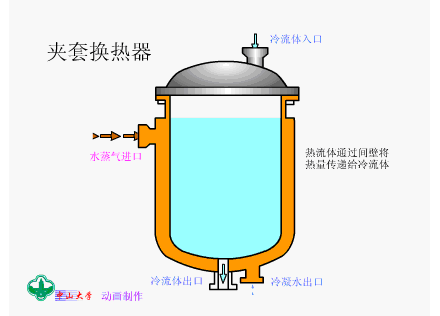

按傳熱方式可分為：間壁式換熱器、蓄熱式換熱器、流體連接間接式換熱器、直接接觸式換熱器、復式換熱器。
按用途可分為：加熱器、預熱器、過熱器、蒸發器。

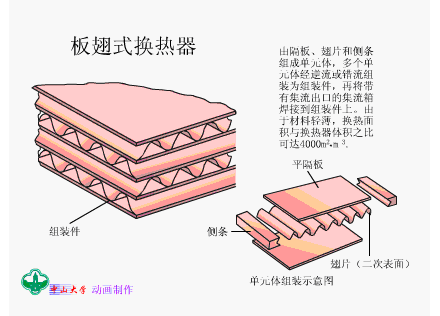

按結構可分為：浮頭式換熱器、固定管板式換熱器、U形管板換熱器、板式換熱器等。
殼管式與板式換熱器不同點之一：結構

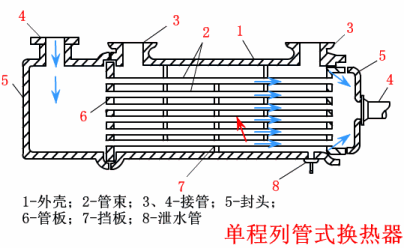

1、殼管式換熱器結構：
管殼式換熱器由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓柱形，內有管束，管束兩端固定在管板上。傳熱有兩種熱流體和冷流體，一種是管內流體，稱為管側流體；另一種是管外流體，稱為殼側流體。
為了提高管外流體的傳熱系數，通常在管殼內設置若干擋板。擋板可以提高殼程內流體的速度，使流體按規定的距離多次穿過管束，提高流體的湍流度。
換熱管可在管板上等邊三角形或方形布置。等邊三角形布置緊湊，管外流體湍流程度高，傳熱系數大。方形布置便于清潔管外，適用于易結垢的流體。

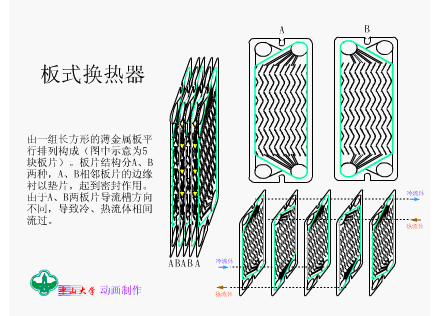

2、板式換熱器結構：
可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓縮螺釘重疊而成。板和墊片的四個角孔構成了流體分配器和集液管。同時，冷流體和熱流體被合理地分離，以便它們在每個板的兩側被分離。在通道中流動，通過板進行熱交換。
殼管式與板式換熱器不同點之一：分類
1、殼管式換熱器分類：

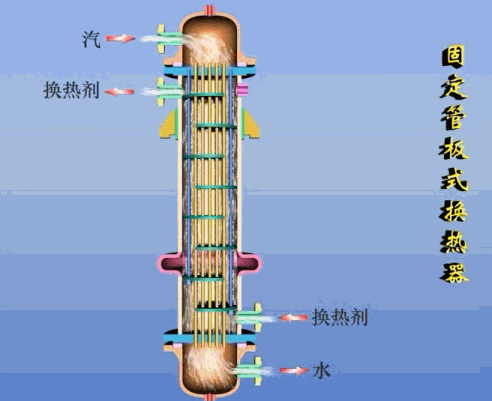

（1）固定管板換熱器管板與管殼兩端管束為一體，結構簡單，但僅適用于冷、熱流體溫差不大，殼程無需機械清洗時的換熱操作。當溫差稍大，殼側壓力不太高時，可在殼上安裝彈性補償環，以減小熱應力。
（2）浮頭換熱器管束一端的管板可以自由浮動，完全消除了熱應力，整個管束可以從殼體中拉出，便于機械清洗和維護。浮頭換熱器應用廣泛，但其結構復雜，成本高。

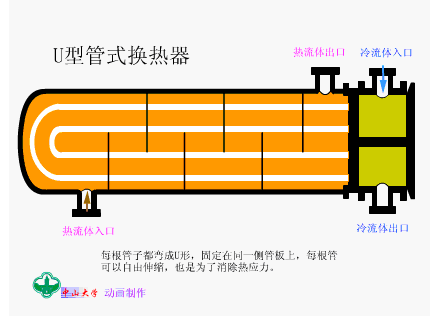

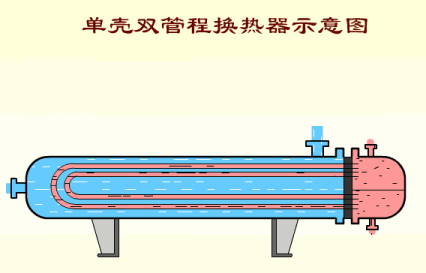

（3）U形管換熱器的每根管子彎成U形，兩端固定在上下兩區的同一管板上。在管箱隔板的幫助下，分為進、出口兩室。換熱器完全消除了熱應力，其結構比浮頭式結構簡單，但管程不易清洗。
（4）渦流熱膜換熱器采用最新的渦流熱膜換熱技術，通過改變流體運動狀態來提高換熱效果。當介質通過渦流管的表面時，它會對渦流管的表面產生強烈的沖刷，從而提高傳熱效率，最高可達10000 W/m2。同時，該結構具有耐腐蝕、耐高溫、耐高壓、防垢等功能。
2、板式換熱器分類：
（1）按單位空間換熱面積大小，板式換熱器屬于緊湊型換熱器，主要與管殼式換熱器比較。傳統的管殼式換熱器占地面積較大。
（2）根據工藝的使用，有不同的名稱：板式加熱器、板式冷卻器、板式冷凝器、板式預熱器。
（3）按工藝組合可分為單向板式換熱器和多向板式換熱器。
（4）根據兩種介質的流向，可分為平行板換熱器、逆流板換熱器和橫流板換熱器。后兩種更常用。
（5）根據轉輪的間隙大小，可分為常規的間隙板式換熱器和寬間隙板式換熱器。
（6）根據波紋磨損情況，板式換熱器有更詳細的區別，不再重復，請參考：板式換熱器的波紋形式。
（7）根據是否是一套完整的產品，可分為單板式換熱器和板式換熱器單元。
殼管式與板式換熱器不同點之一：特點
1、殼管式換熱器特點：
（1）高效節能，該換熱器傳熱系數為6000-8000W/(m2·k)。
（2）全不銹鋼生產，使用壽命長，可達20年。
（3）將層流改為湍流，提高了傳熱效率，降低了熱阻。
（4）傳熱快，耐高溫（400攝氏度），耐高壓（2.5兆帕）。
（5）結構緊湊，占地面積小，重量輕，安裝方便，節省土建投資。
（6）設計靈活，規格齊全，實用性強，節約資金。
（7）它具有廣泛的應用條件，適用于各種介質的壓力、溫度范圍和熱交換。
（8）維護成本低，操作簡單，清洗周期長，清洗方便。
（9）采用納米熱膜技術，可顯著提高傳熱系數。
（10）廣泛應用于熱電、工礦、石油化工、城市集中供熱、食品醫藥、能源電子、機械輕工業等領域。
（11）在傳熱管外表面軋制有散熱片的銅管，導熱系數高，傳熱面積大。
（12）導板引導殼程流體在熱交換器中的斷線中連續流動。導板之間的距離可以根據最佳流量進行調整。結構堅固，能滿足大流量甚至超大流量、高脈動頻率的殼程流體的傳熱。
（13）殼程流體為油時，適用于低粘度、清潔的導熱油。
2、板式換熱器特點：
（1）傳熱系數高
由于不同的波紋板是反向的，形成復雜的通道，使波紋板之間的流體在三維旋轉流中流動，在較低雷諾數（一般Re=50-200）下可產生湍流，因此傳熱系數較高，一般考慮紅色為管殼式的3-5倍。
（2）對數平均溫差大，末端溫差小
在管殼式換熱器中，管程和管程分別有兩種流體流動。一般來說，它們是橫流的，且對數平均溫差修正系數很小。大多數板式換熱器都是平行或逆流流動，修正系數一般在0.95左右。此外，板式換熱器中的冷熱流體流動與換熱器中的冷熱流體流動是平行的。
熱表面和無旁路使板式換熱器端部溫差小，對水的傳熱可小于1℃，而管殼式換熱器一般為5℃。
（3）占地面積小
板式換熱器結構緊湊，單位體積傳熱面積是管殼式換熱器的2-5倍。與管殼式換熱器不同的是，它不需要為管束的抽取預留維修位置。因此，為了達到相同的傳熱能力，板式換熱器占地面積約為管殼式換熱器的1/5-1/8。
（4）容易改變換熱面積或流程組合
只要增加或減少幾個板，就可以達到增加或減少傳熱面積的目的。通過改變板型布置或更換多個板型，可以實現所需的工藝組合，使管殼式換熱器的換熱面積適應新的換熱條件。增加管殼式換熱器的換熱面積幾乎是不可能的。
（5）重量輕
板式換熱器的板厚僅為0.4-0.8 mm，殼管式換熱器的管厚為2.0-2.5 mm。管殼式換熱器比板式換熱器框架重得多。板式換熱器一般只占管殼重量的1/5左右。
（6）價格低
板式換熱器材料相同，換熱面積相同，價格比管殼式換熱器低40%~60%。
（7）制作方便
板式換熱器的傳熱板經過沖壓加工，具有很高的標準化程度，可大批量生產。管殼式換熱器通常是手工制造的。
（8）容易清洗
框架板式換熱器只要松開壓力螺栓，就可以松開板式換熱器管束，拆下板式換熱器進行機械清洗。這對于需要經常清洗的設備的換熱過程非常方便。
（9）熱損失小
在板式換熱器中，只有換熱板的殼板暴露在大氣中，熱損失可以忽略不計，不需要采取保溫措施。
廣東捷邦節能設備制造有限公司凝聚了一批專業從事管殼換熱設備研發、設計、生產、銷售、服務團隊。能夠獨立設計、制造各類型的D1,D2類壓力容器，并于2017年正式成為高新技術企業；公司持續投入研發，至今已累積獲得50多項實用新型專利。
