從工藝條件和結構參數詳解管殼式換熱器的選用
換熱器分類
按工藝功能分類
冷卻器、加熱器、再沸器、冷凝器、蒸發器、過熱器、廢熱鍋爐等。
按傳熱方式和結構分類
間壁傳遞熱量式和直接接觸傳遞熱量式，其中間壁傳熱式又分為管殼式、板式、管式、液膜式等其他形式的換熱器。
從工藝功能選擇換熱器
冷卻器
間壁式冷卻器
☆ 當傳熱量大時，可以選擇傳熱面積和傳熱系數較大的板式換熱器比較經濟，但是板式換熱器的使用溫度一般不大于150℃，壓降較大。
☆ 對于壓降和溫度壓力較高的情況，選用管殼式換熱器較為合理。
☆ 板翅式換熱器由于翅片的作用，適用于氣體物料的冷卻，其使用溫度一般也小于150℃。
☆ 空冷器適用于高溫高壓的工藝條件，其熱物流出口溫度要求比設計溫度高15~20℃。
直接接觸式冷卻器
☆ 適用于需要急速降低工藝物料的溫度、伴隨有吸收或除塵的工藝物料的冷卻、大量熱水的冷卻和大量水蒸氣的冷凝冷卻等工況。
加熱器
當溫度要求高達500℃以上時可選用蓄熱式或直接火電加熱等方式。
對于150~300℃工況一般采用有機載熱體作為加熱介質。分為液相和氣相兩種。
當溫度小于150℃時首先考慮選用管殼式換熱器，只有工藝物料的特性或者工藝條件特殊時，才考慮其他形式，例如熱敏性物料加熱多采用降膜式或波紋板式換熱器。
再沸器

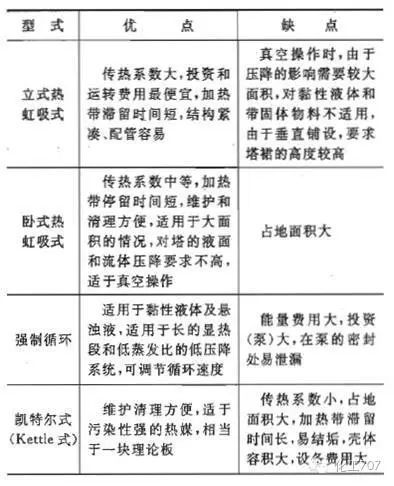

多采用管殼式換熱器，分為強制循環式、熱虹吸式和釜式再沸器三種。其設計溫差一般選用20~50℃，單程蒸發率一般為10%~30%。
冷凝器

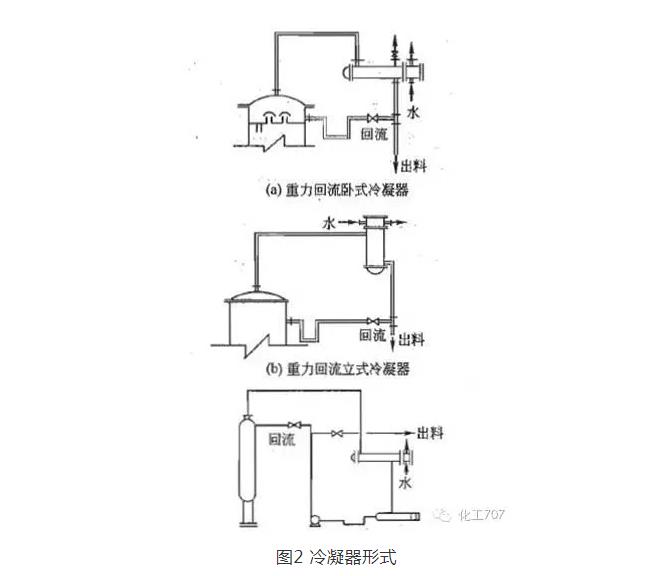

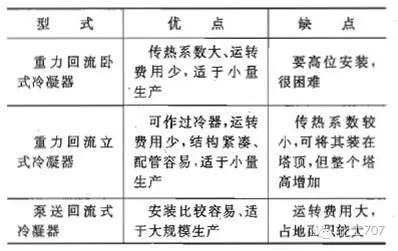

一般用于蒸餾塔塔頂蒸汽的冷凝以及反應氣體的冷凝，對于蒸餾塔頂，一般選用管殼式、空冷器、螺旋板式、板翅式等換熱器作為冷凝器，對于反應系統，一般選用管殼式、套管式或噴淋式等換熱器作為冷凝器。
無論選用哪種換熱器都要根據實際生產和工藝要求，捷邦小編以管殼式換熱器為重點，為大家介紹了該如何選用合適的換熱器。
常用換熱器選用-管殼式換熱器
工藝條件
冷卻水出口溫度不宜高于60℃以免結垢嚴重，高溫端的溫差不應小于20℃，低溫端的溫差不應小于5℃。當在兩工藝物流之間進行換熱時，低溫端的溫差不應小于20℃。
采用多管程單殼程換熱器且用水做冷卻劑時，冷卻水出口溫度不應高于工藝流體的溫度。冷卻劑入口溫度應高于工藝物流中易結凍組分的冰點。當冷凝帶有惰性氣體的物料時，冷卻劑出口溫度應低于工藝物料的露點。
增大工藝物流的流速可以增加傳熱系數，使換熱器結構緊湊，但是流速增加關系到換熱器的壓力降。
☆ 為節省保溫層和減少殼體厚度，高溫物流一般走管程，有時候為了物料冷卻也可使高溫物流走殼程。
☆ 較高壓力的物流走管程。
☆ 黏度較大的物流走殼程，在殼程可以得到較高的傳熱系數。
☆ 腐蝕性較強的物流走管程。
☆ 對壓力降有特定要求的工藝物流走管程，因為管程的傳熱系數和壓降計算誤差小。
☆ 較臟和易結垢的物流走管程，便于清洗和控制結垢，若走殼程，應采用正方形的排管方式，并采用可拆式換熱器。
☆ 流量較小的物流走殼程，易使物流形成湍流狀態增加傳熱系數。
☆ 傳熱膜系數較小的物流走殼程，易于提高傳熱膜系數。
結構參數
☆ 管徑：管徑越小換熱器越緊湊，越便宜，同時壓降也越大。常用的管徑有19mm、25mm、32mm。
☆ 管長：無相變換熱時，管子較長，傳熱系數增加，對于相同的換熱面積，采用長管管程數少，壓力降小，且傳熱面積比價低。
☆ 排布：主要有正方形和三角形兩種配布形式，三角形的配布有利于殼程物流的湍流，正方形配布有利于殼程清洗。管心距越小，設備越緊湊，但會引起管板增厚，清潔不便，殼程壓降增大，一般選用1.25~1.5倍管外徑的間距。

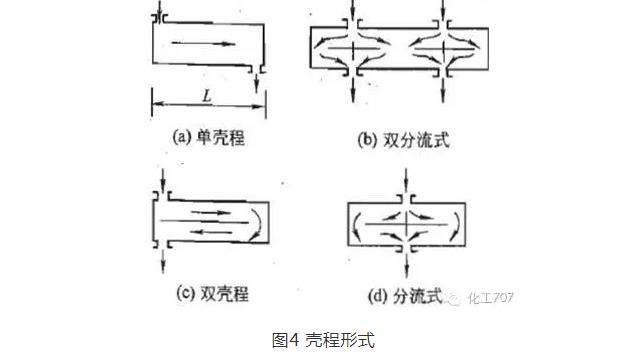

常用的有1、2管程或4管程，管程數增加，管內流速增加，但是管內流速要受到管程壓力降的限制。殼程形式分為單殼程、雙分流式、雙殼程和分流式。

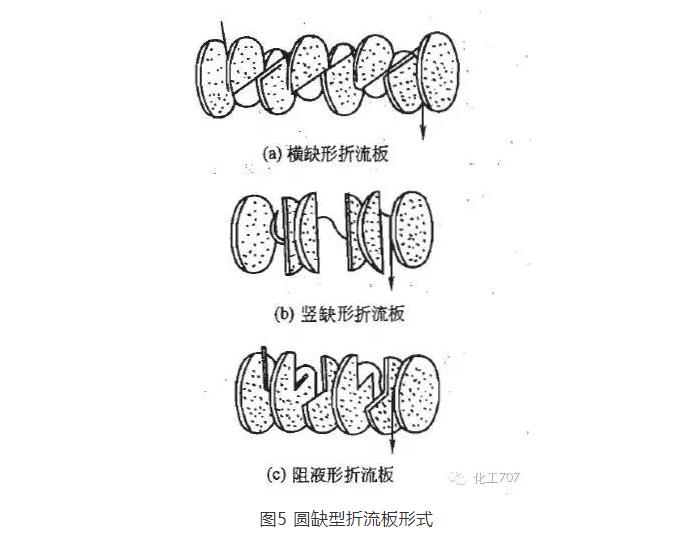

折流板可以改變殼程流體的方向，使其垂直于管束流動，獲得較好的傳熱效果。一般分為圓缺型折流板、環盤型折流板和孔式折流板。折流板間距影響到殼程物流的流向和流速，從而影響到傳熱效率。最小的折流板間距為殼體直徑的1/5，不應小于50mm。
常用換熱器選用-管式換熱器

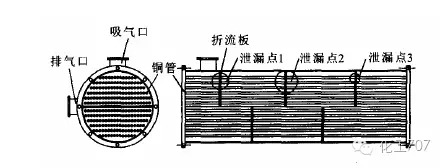

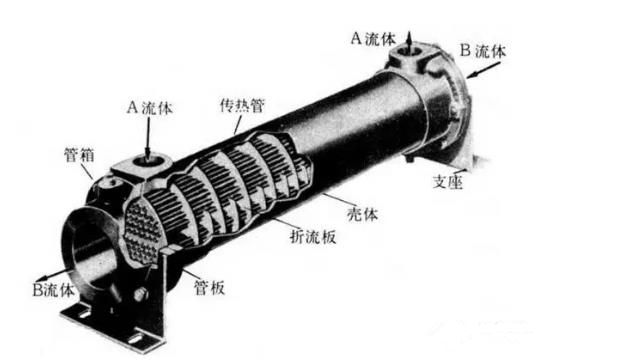

管式換熱器主要有殼體、管束、管板和封頭等部分組成，殼體多呈圓形，內部裝有平行管束，管束兩端固定于管板上。
☆ 固定管板式
☆ 浮頭式
☆ “U”型管式
☆ 一種工質由封頭端的進口接管進入傳熱管內，其流程可根據工藝要求實現一管程、二管程和四管程結構。
☆ 另一種工質由殼體一端的進口接管進入殼體內并均勻地分布于傳熱管外，其流動狀態可根據工藝要求在管束中設置不同型式和數量的折流板。
☆ 做為傳熱元件——換熱管，可根據工藝要求采用黃銅管，銅翅片管和鋼管，從而保證了不同物性、不同溫度的工質在換熱器內實現熱量交換，達到冷卻或加熱的目的。
