中央空調冷水機組結構與識圖

中央空調分風冷機組和水冷機組兩類，風機指直接交換新風制冷或制熱，水機指先制冷或加熱熱媒水送至風機盤管空調系統處，由新風或混合風在末端將熱能或冷能送入指定地段。

冷水機組又稱為：冷凍機、制冷機組、冰水機組、冷卻設備等，因各行各業的使用比較廣泛，所以對冷水機組的要求也不一樣。冷水機組包括四個主要組成部分：壓縮機，蒸發器，冷凝器，膨脹閥，從而實現了機組制冷制熱效果。捷邦與多家國內外大型的中央空調企業和工業低溫冷凍企業建立穩定的合作關系，優秀的管殼換熱產品廣泛的應用于冷水機組。

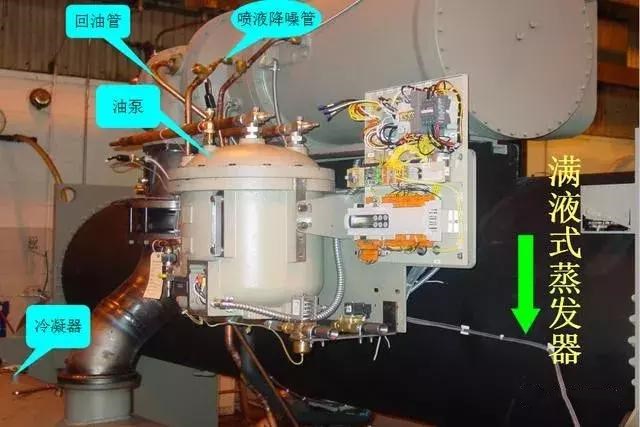

離心式冷水機組結構

大型離心式中央空調冷水機組

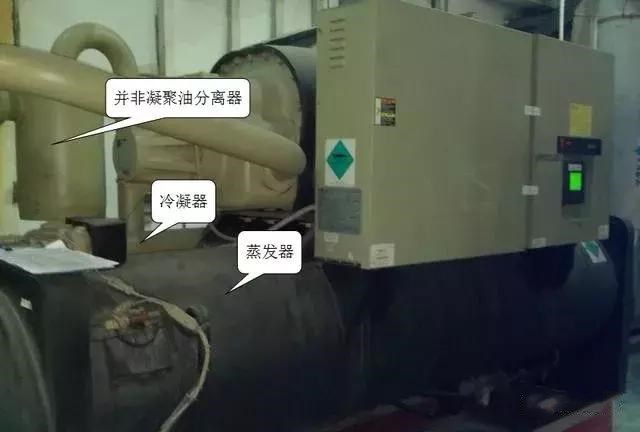

大型螺桿式中央空調冷水機組


離心式冷水機組

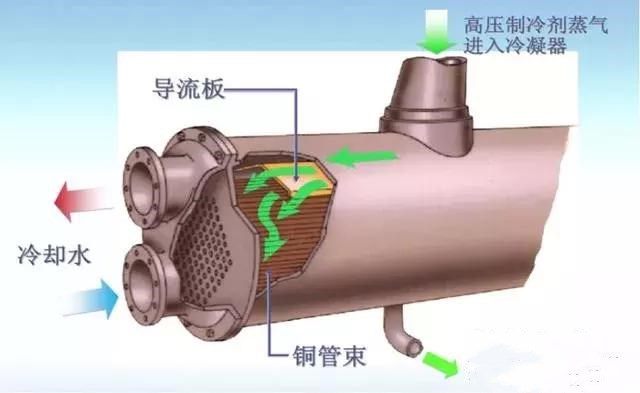

殼管器的分類與特點

在離心式和螺桿式冷水機組中，蒸發器/冷凝器的型式主要是滿液式和干式兩種，那么如何識別？

• 滿液式換熱器：水在銅管里面流。

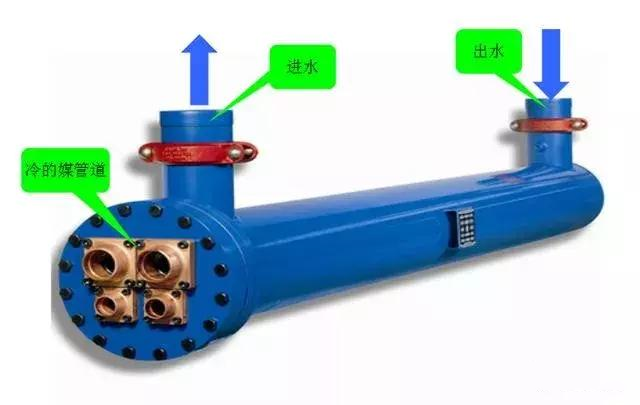

• 干式殼管器：冷媒在銅管里面流。
•

干式殼管器特點：

• 冷媒在銅管里面流動，
• 用膨脹閥節流，有干燥過濾器。
• 冷功產品的效果好。
• 回油穩定，冷媒側遇到的阻力小，冷媒充液量只是滿液式的1/2-1/3
• 但是換熱性能沒滿液式的好，僅限中小型設備使用。
•

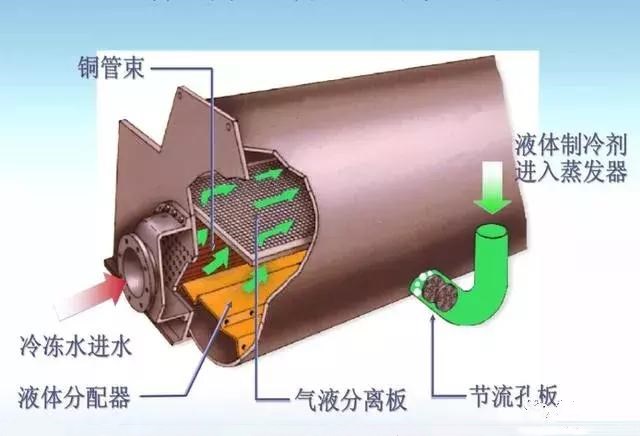

• 滿液式殼管器特點：

  • 水在銅管里面流動，冷媒在銅管外面流動；有節流裝置，不用膨脹閥節流。
  • 冷功產品不如干式好。
  • 其優缺點與干式相反。由于其大范圍換熱效果比干式好，現在中大型設備多數使用滿液式。
  •
  •
  •
