螺桿式冷水機組的典型制冷流程
來源：
廣東捷邦節能 日期：2019-05-15
螺桿式冷水機組有多種形式。根據采用壓縮機的臺數不同可分為單機頭和多機頭機組；根據機組的使用目的不同可分為單冷型和熱泵型機組，這些機組各有特點。捷邦殼管式蒸發器,殼管式冷凝器廣泛應用于螺桿冷水機組
（1）水冷式機組
（a）單機頭螺桿式冷水機組。

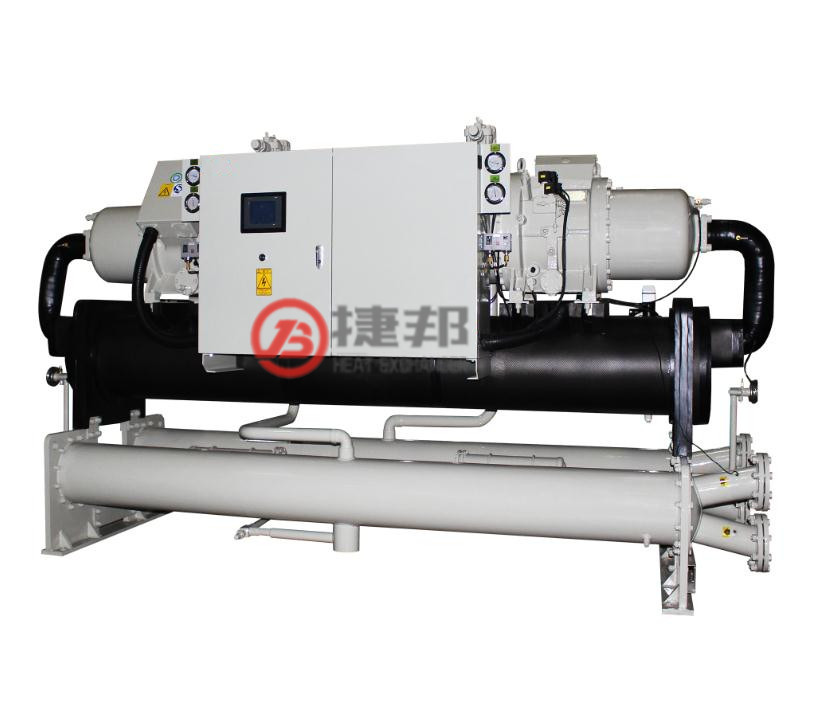

單機頭螺桿式冷水機組是傳統形式，其制冷范圍為120～1300kW。它是由螺桿壓縮機、蒸發器、冷凝器、油分離器、控制箱、起動柜等主要部件組成。其主要工作原理如下：
制冷循環：根據能量凋節閥的位置，壓縮機按一定比例從蒸發器中吸入制冷劑蒸氣，壓縮機的吸人降低了蒸發器中的壓力，使留存的制冷劑在低溫下汽化，制冷劑汽化所需的熱量來自蒸發器管中流動的水。被吸收了熱量的水溫度降低后送入空調系統。制冷劑吸收水的熱量后變成制冷劑蒸氣進人壓縮機。經壓縮后，制冷劑的溫度提高，使排出的制冷劑蒸氣溫度高于冷凝器中冷卻水的溫度，因此，制冷劑蒸氣將熱量排放給冷卻水后變?yōu)橐后w。液體制冷劑經過過冷器和節流閥進入蒸發器，繼續進行循環。
電動機冷卻循環：電動機冷卻循環是依靠來自冷凝器底部的液態制冷劑，其流動是依靠電動機運轉產生的壓差。制冷機通過截止閥、干燥過濾器和視鏡，經過電動機孔板后進人電動機。電動機孔板的功能是控制流到轉子和軸向排氣口之間的制冷劑量。制冷劑在電動機殼體的底部聚集起來，通過電動機冷卻排液口流到蒸發器內。 單機頭機組主要應用在負載較為穩定、機組常年運行的場合，或在大中型空調中與離心式機組配合使用。
（b）多機頭螺桿式冷水機組。
多機頭螺桿式冷水機組的適用冷量范圍為240～1500kW。多機頭機組主要特點如下：
·可以根據負載需要調節運行壓縮機臺數，能大大提高冷水機組在部分負荷下運行的效率。
·對于部分使用多回路設計的機組，在某一回路需維修保養時，其他回路仍可正常運行，提高部分負荷制冷量，大大方便了用戶。
·相對于單機頭機組，多機頭機組由于使用的壓縮機容量小，故機組滿負荷效率相對較低。
（2）風冷式冷水機組。
風冷式冷水機組工作流程與水冷機組大致相同，所不同的是水冷式機組的冷凝器采用殼管式換熱器而風冷式機組的冷凝器采用翅片式換熱器。風冷式冷水機組的特點如下：
（a）冷水機組的效率與冷凝溫度有關，水冷式機組冷凝溫度決定于室外濕球溫度，對于濕球溫度變化不大且較低的地方較適用。風冷式機組冷凝溫度決定于室外干球溫度，在室外干球溫度下降時，可大幅度降低耗電量，故風冷式機組在南方地區應用相當廣泛。
（b）風冷式機組不需配水泵、冷卻塔，不需冷卻塔補水，水系統清潔，使用方便。在缺水地區，超高層建筑、環境要求較高的場合，也具有優勢。
（c）在滿負荷狀態下，風冷機組耗電量大于水冷機組，但由于在室外干球溫度下降時，耗電量可大大降低，研究表明，總的來看風冷式機組全年耗電量并不比水冷式機組高多少。
（3）風冷熱泵式冷熱水機組。
風冷熱式冷熱水機組的優點是安裝使用方便，省卻了復雜的冷卻水系統和鍋爐加熱系統，具有夏季供冷水和冬季供熱水的雙重功能。由于空氣作為熱源和冷源，可以大大節約用水，也避免水源水質的染。將風冷熱泵式冷熱水機組放在建筑物頂層或室外平臺即可工作，省卻了專用的制冷機房和鍋爐房。但風冷熱泵機組由于采用翅片式換熱器，體積較大；另外由于空氣中含有水分，空氣側表面溫度低于0℃時，翅片表面會結霜，結霜后傳熱能力就會下降，使制熱量減少，所以風冷式熱泵機組在制熱工況下工作時，要定期除霜。
（1）水冷式機組
（a）單機頭螺桿式冷水機組。
單機頭螺桿式冷水機組是傳統形式，其制冷范圍為120～1300kW。它是由螺桿壓縮機、蒸發器、冷凝器、油分離器、控制箱、起動柜等主要部件組成。其主要工作原理如下：
制冷循環：根據能量凋節閥的位置，壓縮機按一定比例從蒸發器中吸入制冷劑蒸氣，壓縮機的吸人降低了蒸發器中的壓力，使留存的制冷劑在低溫下汽化，制冷劑汽化所需的熱量來自蒸發器管中流動的水。被吸收了熱量的水溫度降低后送入空調系統。制冷劑吸收水的熱量后變成制冷劑蒸氣進人壓縮機。經壓縮后，制冷劑的溫度提高，使排出的制冷劑蒸氣溫度高于冷凝器中冷卻水的溫度，因此，制冷劑蒸氣將熱量排放給冷卻水后變?yōu)橐后w。液體制冷劑經過過冷器和節流閥進入蒸發器，繼續進行循環。
電動機冷卻循環：電動機冷卻循環是依靠來自冷凝器底部的液態制冷劑，其流動是依靠電動機運轉產生的壓差。制冷機通過截止閥、干燥過濾器和視鏡，經過電動機孔板后進人電動機。電動機孔板的功能是控制流到轉子和軸向排氣口之間的制冷劑量。制冷劑在電動機殼體的底部聚集起來，通過電動機冷卻排液口流到蒸發器內。 單機頭機組主要應用在負載較為穩定、機組常年運行的場合，或在大中型空調中與離心式機組配合使用。
（b）多機頭螺桿式冷水機組。
多機頭螺桿式冷水機組的適用冷量范圍為240～1500kW。多機頭機組主要特點如下：
·可以根據負載需要調節運行壓縮機臺數，能大大提高冷水機組在部分負荷下運行的效率。
·對于部分使用多回路設計的機組，在某一回路需維修保養時，其他回路仍可正常運行，提高部分負荷制冷量，大大方便了用戶。
·相對于單機頭機組，多機頭機組由于使用的壓縮機容量小，故機組滿負荷效率相對較低。
（2）風冷式冷水機組。
風冷式冷水機組工作流程與水冷機組大致相同，所不同的是水冷式機組的冷凝器采用殼管式換熱器而風冷式機組的冷凝器采用翅片式換熱器。風冷式冷水機組的特點如下：
（a）冷水機組的效率與冷凝溫度有關，水冷式機組冷凝溫度決定于室外濕球溫度，對于濕球溫度變化不大且較低的地方較適用。風冷式機組冷凝溫度決定于室外干球溫度，在室外干球溫度下降時，可大幅度降低耗電量，故風冷式機組在南方地區應用相當廣泛。
（b）風冷式機組不需配水泵、冷卻塔，不需冷卻塔補水，水系統清潔，使用方便。在缺水地區，超高層建筑、環境要求較高的場合，也具有優勢。
（c）在滿負荷狀態下，風冷機組耗電量大于水冷機組，但由于在室外干球溫度下降時，耗電量可大大降低，研究表明，總的來看風冷式機組全年耗電量并不比水冷式機組高多少。
（3）風冷熱泵式冷熱水機組。
風冷熱式冷熱水機組的優點是安裝使用方便，省卻了復雜的冷卻水系統和鍋爐加熱系統，具有夏季供冷水和冬季供熱水的雙重功能。由于空氣作為熱源和冷源，可以大大節約用水，也避免水源水質的染。將風冷熱泵式冷熱水機組放在建筑物頂層或室外平臺即可工作，省卻了專用的制冷機房和鍋爐房。但風冷熱泵機組由于采用翅片式換熱器，體積較大；另外由于空氣中含有水分，空氣側表面溫度低于0℃時，翅片表面會結霜，結霜后傳熱能力就會下降，使制熱量減少，所以風冷式熱泵機組在制熱工況下工作時，要定期除霜。
